10A规格插片式方形保险丝结构设计

　　在低压配电、消费电子、车载电路、工业控制板卡的电路设计环节，过流保护器件是保障回路安全的核心基础元件，这款10A额定电流的方形插片保险丝，正是针对中小功率回路的过流防护需求开发的结构方案。从实际选型应用来看，这类保险丝常被布置在PCB板载电源入口、车载低压供电支路、小型家电电源回路、工控IO板供电端等位置，当回路中出现短路、负载异常过载导致电流超过额定阈值时，保险丝内部的熔丝会在规定时间内快速熔断，切断供电回路，避免后端的主控芯片、功率器件、线路因为过流发热出现烧毁、起火等安全事故，是电路安全设计中不可缺少的被动保护元件。

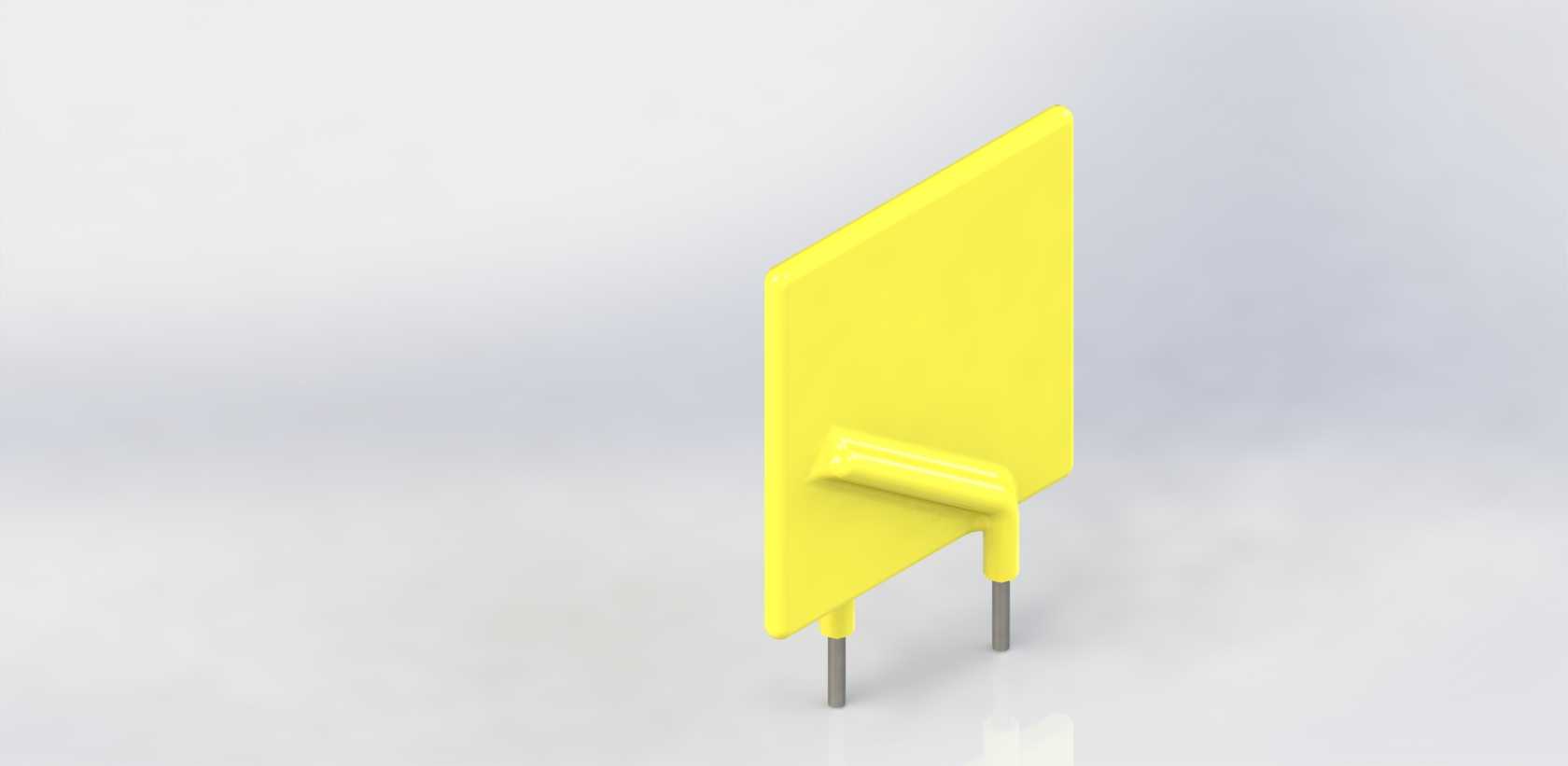

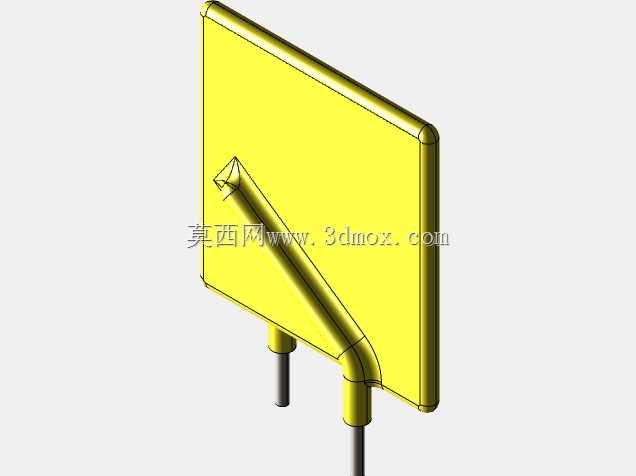

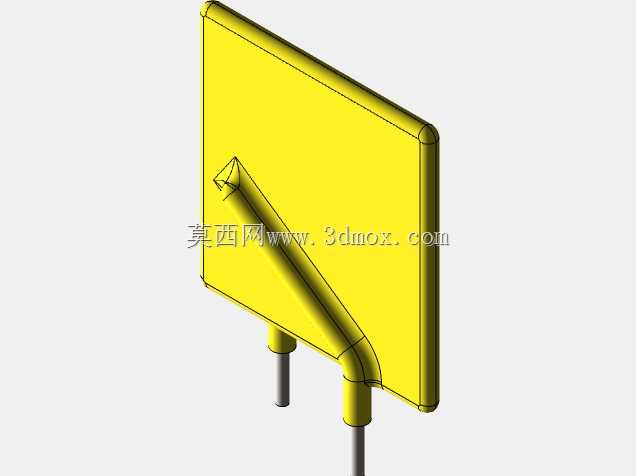

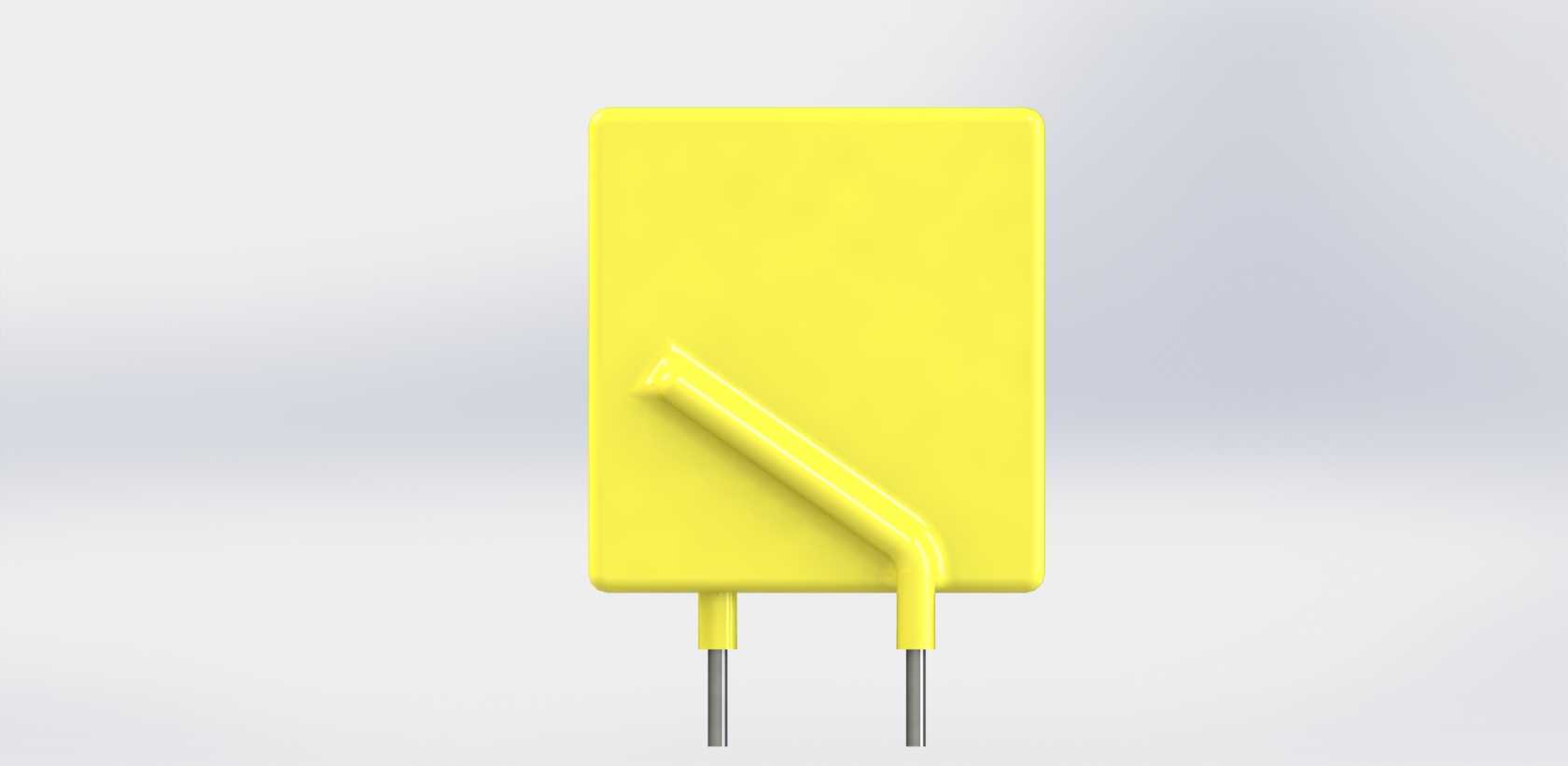

　　从结构设计思路来看，这款保险丝采用方形绝缘外壳搭配直插引脚的布局，外壳选用耐温绝缘的工程塑料材质，一方面可以在熔丝熔断时隔绝内部电弧，避免电弧飞溅引发周边元件短路，另一方面硬质外壳可以为内部熔丝提供可靠的机械防护，避免生产组装、运输过程中因为外力挤压导致熔丝出现形变、提前断裂的问题。外壳侧面做了斜向的引脚引出加强筋结构，这个结构并非装饰设计，而是为了强化引脚与外壳的连接强度，在波峰焊、手工焊的组装过程中，引脚受到外力弯折、拉扯时，应力会被加强筋结构分散传递到整个外壳端面，不会直接拉扯内部熔丝与引脚的焊接点，有效降低组装过程中出现内部虚接、熔丝被拉断的不良率。

　　从安装边界与尺寸适配角度来说，这款保险丝的两个直插引脚采用标准间距设计，引脚直径适配常规PCB板的0.8mm安装孔径，在PCB Layout阶段可以直接按照标准插装元件的间距预留焊盘，不需要额外定制开孔尺寸，能够兼容现有波峰焊生产线的加工工艺，不需要调整治具参数。外壳的方形轮廓在做板上布局时，相比圆柱形保险丝更容易做限位设计，在产品外壳内部做固定筋位时，可以直接贴合外壳的两个平面做定位，避免产品在受到振动冲击时保险丝出现歪斜、引脚受力的问题，尤其适配车载电子、工业设备这类存在持续振动的应用场景。

　　从功能特性的细节设计来看，这款10A规格的保险丝在额定工作状态下，自身的压降控制在极低水平，不会因为自身的内阻消耗额外的功率，也不会在长时间通流时出现异常发热的问题，能够在-40℃到85℃的常规工作环境温度下稳定保持额定通流能力。外壳的绝缘材质具备UL94-V0级的阻燃特性，即便熔丝熔断时内部产生瞬时高温，外壳也不会出现自燃、滴落的情况，满足电子类产品的安规设计要求。引脚表面做了镀锡处理，既可以提升焊接时的上锡效率，减少虚焊问题，也能避免引脚在存储过程中出现氧化，保障长期存储后的可焊性。

　　在实际工程选型过程中，这类10A规格的保险丝通常匹配最大持续工作电流在7-8A的回路，预留足够的电流余量，避免因为回路启动时的瞬时冲击电流导致保险丝误熔断，同时在故障过流时，能够在毫秒级时间内完成熔断动作，切断故障回路。相比传统的玻璃管保险丝，这种方形塑封结构的保险丝抗机械冲击能力更强，不容易因为振动出现玻璃管碎裂、熔丝断裂的问题，更适合在有振动、冲击的移动类设备、工业现场设备中使用。在三维建模过程中，这个模型完整还原了外壳的加强筋结构、引脚的引出角度、外壳的倒角细节，在做整机结构干涉检查、PCB装配仿真时，可以直接调用这个模型完成布局校验，不需要重新测绘元件尺寸，能够有效缩短结构设计阶段的元件建模周期，也能避免因为手动建模的尺寸误差导致后续开模、组装时出现干涉问题。
