多圈线绕电位计精密可调电阻结构

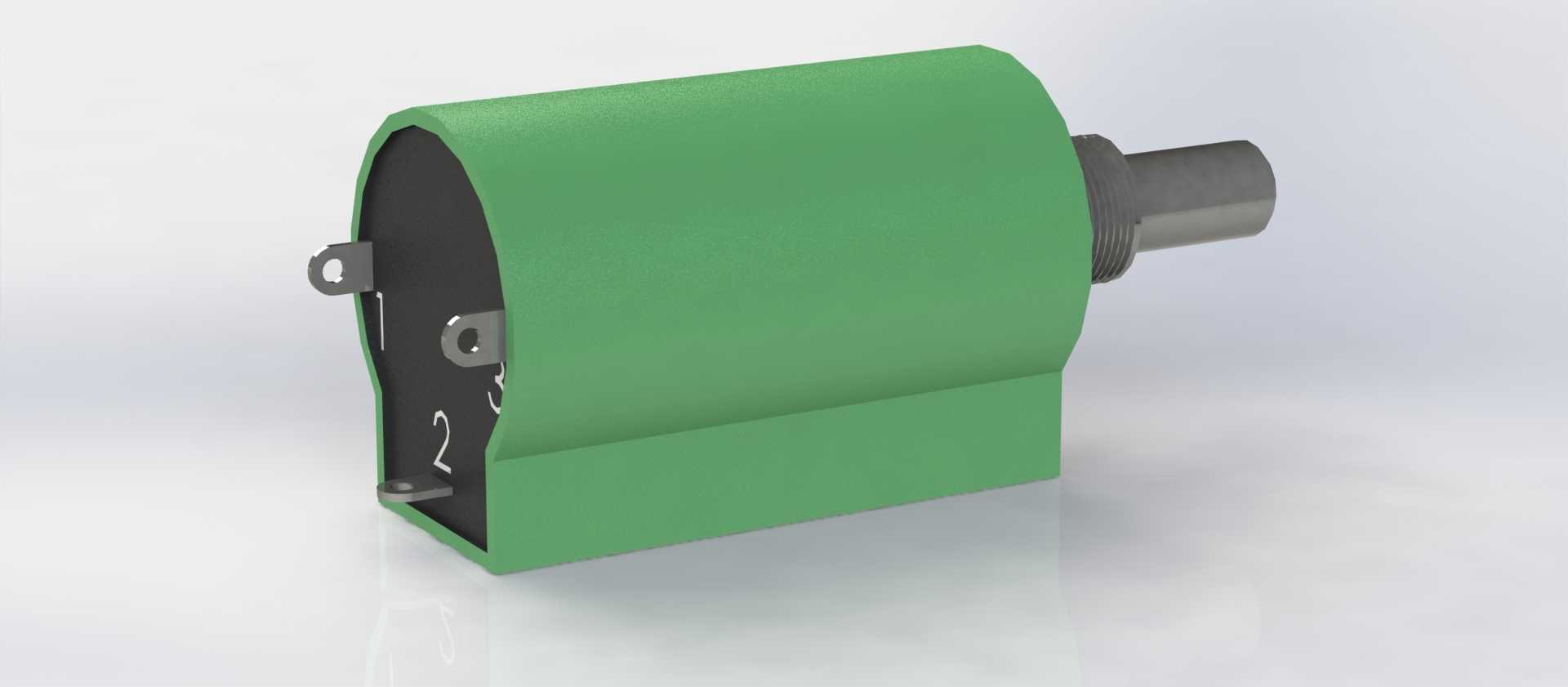

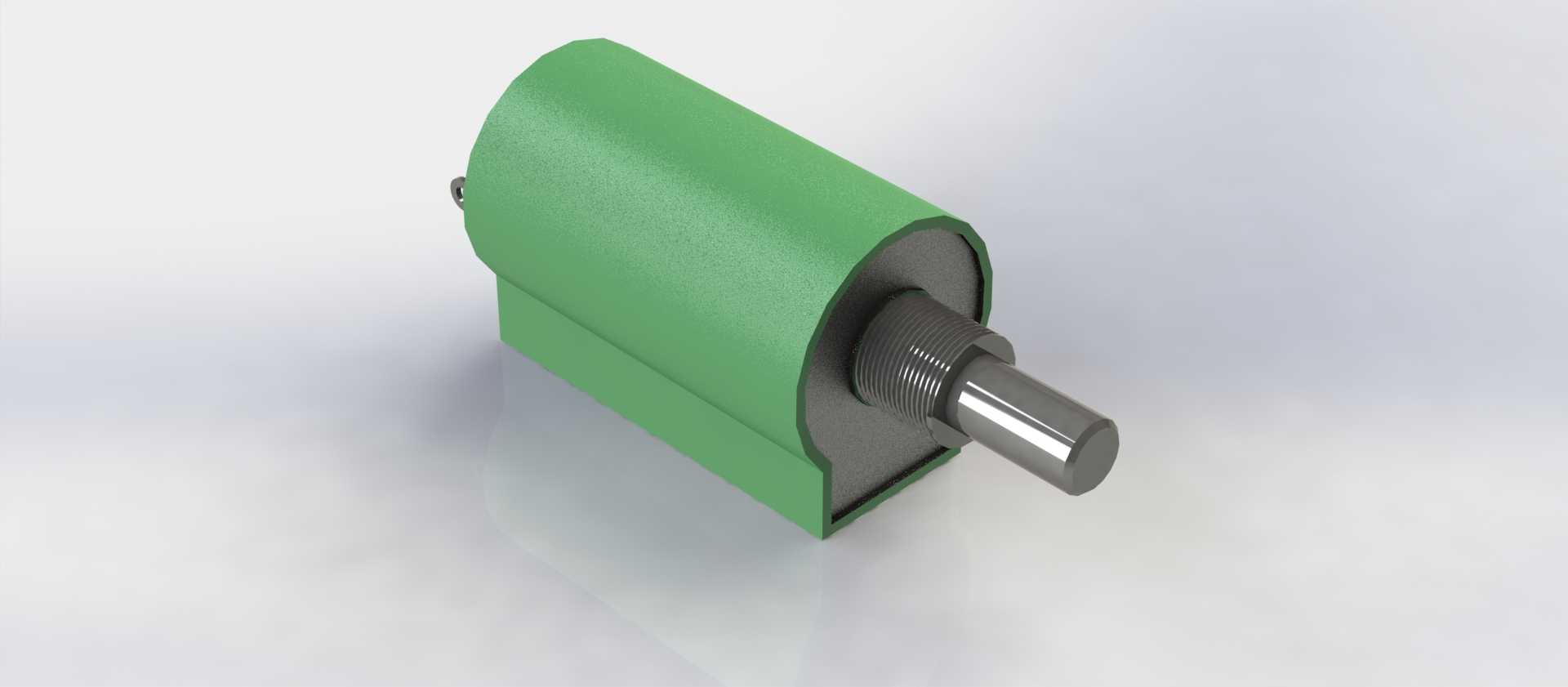

　　在工业测控、仪器仪表的电路调校场景里，这类多圈电位计是实现信号精准分压、阻值微调的核心被动元件，常被集成在工业控制板卡、实验室校准电源、精密测试仪器的调节回路中，用来完成零点校准、增益微调、参数阈值设定这类对调节精度有较高要求的操作，和普通单圈碳膜电位器相比，它的调节行程更长，单圈阻值变化量更小，能够实现更细腻的参数调整，避免粗调带来的参数跳变问题。从结构设计来看，这款电位计采用金属外壳加绿色绝缘包覆层的组合结构，主体为近似方形的柱体，一侧伸出带螺纹的金属转轴，转轴端部做了铣边处理，方便和调节旋钮配合传递扭矩，转轴根部的螺纹段用来穿过设备面板，通过配套螺母完成轴向固定，安装时只需要在面板上开出对应直径的安装孔，

　　将电位计从面板后侧穿入，前侧拧上锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，适配大部分仪器仪表的面板安装规范。外壳侧面预留了三个金属接线引脚，引脚做了折弯处理，引脚间距符合常规电子元件的焊盘间距要求，既可以直接焊接在印刷电路板上完成板载安装，也可以通过接线端子连接导线实现分体式安装，引脚旁标注的数字对应电位计的两个固定端和滑动抽头端，接线时可以直接按照标识对应接入电路，避免接线错误导致的功能失效。内部结构上，这类多圈电位计采用线绕电阻体加螺旋传动机构的设计，转轴转动时通过内部的丝杆结构带动滑动触点在绕线电阻体上平稳移动，将转轴的多圈旋转转化为触点在电阻体上的线性位移，从而实现阻值的连续平滑变化，相比单圈电位器，

　　它的有效调节角度可达3600度，能够实现更小的阻值调节步进，在需要精准设定电压、电流参数的回路里，能够有效降低调节难度，提升参数设定的准确度。外壳的绿色绝缘层采用酚醛树脂材质，具备良好的绝缘性能和耐热性能，能够在常规工业环境的温度范围内保持结构稳定，避免内部电阻体和外部金属壳体导通造成的电路短路问题，金属内壳则可以起到电磁屏蔽的作用，减少外界电磁干扰对电位计输出信号的影响，在有一定电磁干扰的工业现场环境下，也能保证阻值输出的稳定性，不会因为外界干扰出现信号漂移的问题。在实际选型使用时，需要注意安装边界的尺寸匹配，这款电位计的主体方形截面尺寸适配常规电子元件的安装空间，转轴伸出长度可以根据面板厚度选择对应的锁紧螺母固定位置，

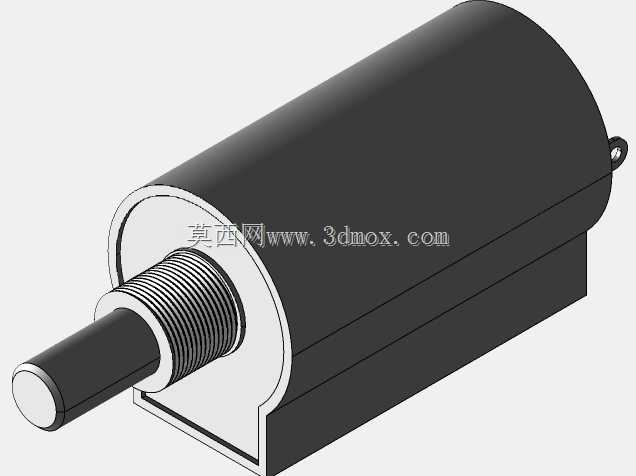

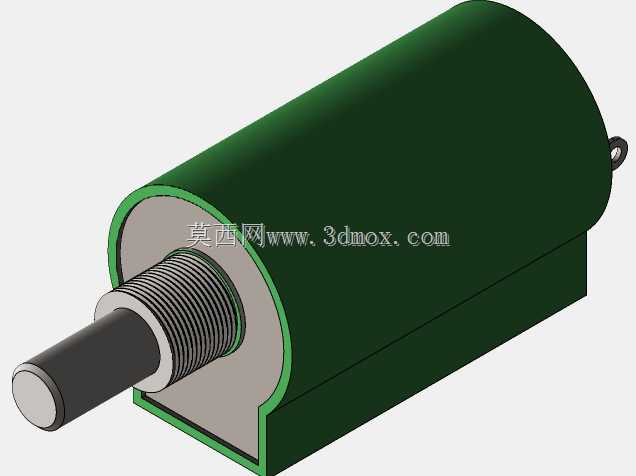

　　接线时要注意区分固定端和滑动端，避免将滑动端误接在电源两端导致触点过流烧毁，日常使用时要避免在转轴上施加过大的径向力，防止内部传动机构变形导致调节卡顿或者阻值跳变。这类电位计的线性度较好，阻值温度系数较低，在环境温度出现一定波动时，阻值变化量控制在很小的范围内，能够保证设备参数在不同工作环境下的一致性，常被用在需要长期稳定工作的工业设备里，不需要频繁进行二次校准，降低设备的后期维护成本。在三维建模过程中，需要重点还原转轴的螺纹细节、引脚的折弯角度、外壳的安装定位特征，保证模型导入装配体后能够直接完成虚拟装配，验证安装孔位、接线空间是否存在干涉，提前发现结构设计里的适配问题，减少实物打样后的修改次数。
