导轨式安装安全继电器三维结构设计

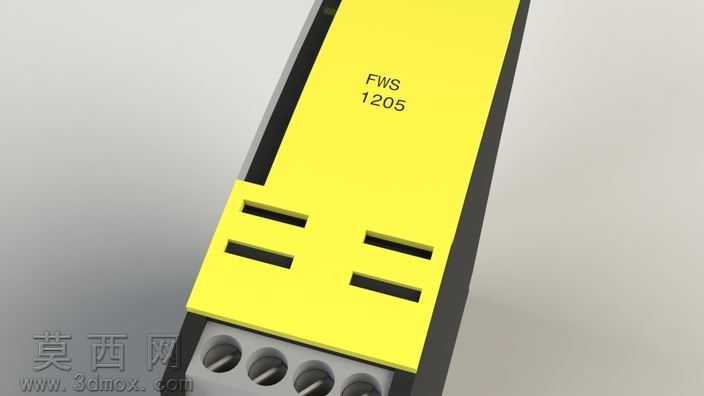

本作品为导轨式安装安全继电器的三维建模成果，建模过程基于工业电气元件的实际尺寸规范开展，首先通过参考实物测绘与行业通用安装标准确定整体轮廓参数，采用自底向上的建模思路，先拆分继电器的各个功能结构单元，分别完成壳体、接线端子排、功能标识模块、散热槽结构、导轨卡扣结构的独立建模，再通过装配约束完成整体组合。建模过程中对壳体的分模线、边角倒角做了精细化处理，还原工业元件的真实工艺特征，顶部黄色功能区的标识凹槽做了凹陷结构处理，可用于后续丝印标识的贴图映射。材质渲染阶段，主体壳体采用哑光黑色阻燃工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，顶部功能区采用亮黄色工程塑料材质，与黑色主体形成鲜明的视觉区分，符合工业安全元件的配色规范；接线端子部分采用银灰色金属质感材质，模拟镀锌接线端子的金属光泽，同时对端子的螺丝孔位、压线结构做了细节还原，端子排的编号标识区域做了平面预留，可支持后续的标识文字贴图。结构设计上，还原了安全继电器的标准DIN导轨安装卡扣结构，背部的卡扣弹性结构做了示意性建模，可直观展示安装卡合的原理；侧面的多道横向散热槽采用阵列特征完成建模，槽体的深度、间距均参考实际产品的散热设计参数，保证结构还原度；上下两排接线端子的间距、孔径均符合低压电器接线规范，端子之间的隔离挡片结构也做了完整还原，避免出现结构遗漏。整体建模过程严格遵循工业电气元件的设计逻辑，所有结构特征均服务于实际安装、接线、散热的功能需求，未添加冗余的装饰性结构，模型的装配层级清晰，各个部件可单独拆分用于爆炸视图制作、结构演示等场景，渲染阶段采用柔和的影棚光源，调整光线角度突出壳体的轮廓与材质质感，避免过强的反光掩盖结构细节，最终呈现的模型可用于电气柜装配仿真、工业元件展示、电气设计方案演示等多个场景。
