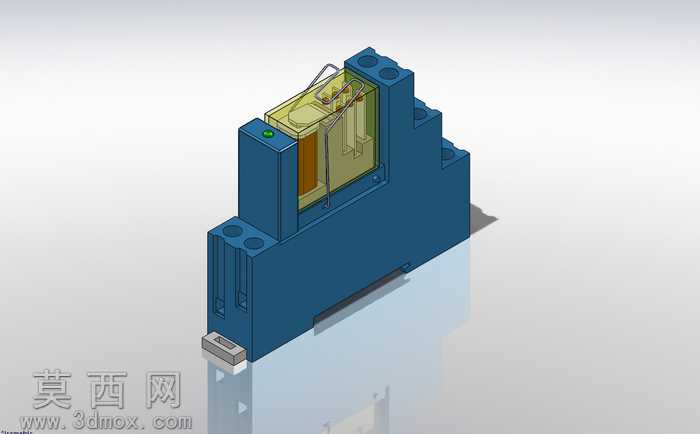

薄片式导轨安装型工业继电器三维建模作品

本作品为薄片式导轨安装型工业继电器的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循工业电气元件的实际生产尺寸规范，还原了该类继电器的全部结构细节。建模初期先梳理产品的结构逻辑，该继电器采用一体式窄体外壳设计，适配标准DIN导轨安装场景，因此首先绘制外壳基体的轮廓草图，通过拉伸、切除等基础特征命令构建深蓝色绝缘外壳的主体结构，对外壳侧面的安装卡扣、接线端的圆孔结构、外壳表面的指示灯安装位逐一进行特征细化，保证外壳的壁厚、卡扣的弹性结构尺寸都符合实际产品的装配要求。之后构建内部的电磁组件部分，包括线圈骨架、漆包线绕组、铁芯、衔铁、触点弹片等结构，对透明防护上盖部分单独设置材质参数，采用半透明聚碳酸酯材质，调整材质的透明度、折射度与粗糙度参数，使得渲染后可以清晰观察到内部的电磁动作结构，同时还原上盖与外壳的卡扣装配关系，保证上下壳体的配合间隙符合实际装配公差。在材质赋予环节，对外壳的绝缘塑料部分设置哑光深蓝色塑料材质，添加细微的磨砂纹理质感，还原工业塑料外壳的真实触感；内部铜质线圈、金属触点部分设置对应的金属材质，调整金属的反光度与粗糙度，区分铜质绕组的暖金属质感与银质触点的亮面金属质感；接线端子部分设置镀锌金属材质，还原端子的金属光泽与防氧化镀层质感；外壳表面的状态指示灯设置绿色半透明塑料材质，模拟指示灯的透光效果。渲染环节采用工作室等轴测视角，添加柔和的环境光与定向补光，在模型下方生成柔和的投影与倒影效果，清晰展现产品的整体外形与结构层次，同时保留外壳表面的品牌标识位、接线标识位的细节结构。整个建模过程严格遵循从整体到局部的设计思路，先确定产品的整体安装尺寸与外形轮廓，再逐一拆分内部的功能组件，保证每个零件之间的装配关系准确，不存在干涉问题，既可以用于电气设计场景的元件选型参考，也可以作为教学场景下讲解继电器结构的三维演示素材，完整还原了这类紧凑型工业继电器的结构特点与外观特征，模型的每个结构特征都对应实际产品的功能设计，比如窄体外壳是为了节省电控柜内的安装空间，底部的弹性卡扣是为了实现快速导轨安装，透明上盖是为了方便观察内部触点状态与动作情况，这些功能对应的结构都在建模过程中得到了准确还原。
