欧姆龙MY4系列触点继电器结构展示模型

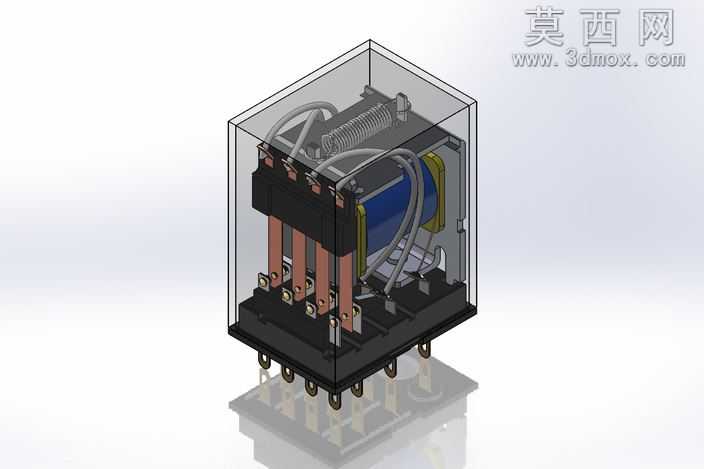

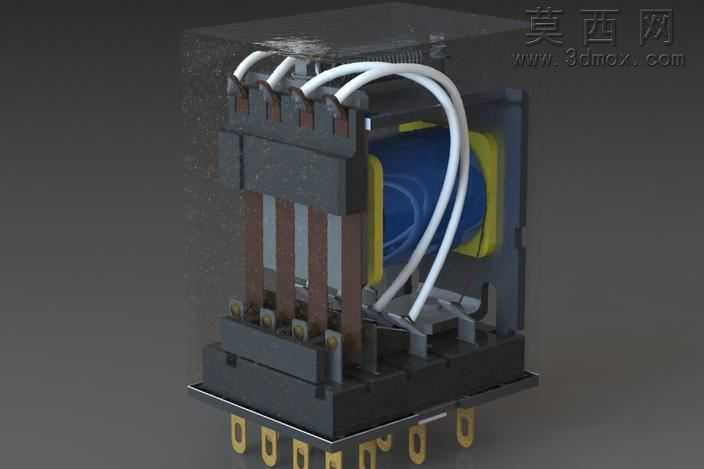

本模型为欧姆龙MY4系列小型电磁继电器的全结构三维建模作品，采用SolidWorks完成全参数化建模，完整还原了该款通用继电器的内外部全部结构细节。建模过程中首先依据实物测绘尺寸搭建底座基准，底座采用黑色阻燃工程塑料材质，表面预留14个标准引出焊脚，焊脚位置严格遵循MY4系列继电器的通用安装尺寸规范，保证模型可直接用于安装布局模拟。透明外壳部分采用半透明PC材质渲染，通过调整材质透明度与折射参数，清晰展现内部结构的同时还原了实物外壳的通透质感，外壳与底座的卡扣连接结构也做了完整还原，可模拟实际装配的扣合逻辑。内部结构部分，首先完成电磁系统建模：包含蓝漆包裹的电磁线圈、硅钢片叠压而成的铁芯与轭铁、复位弹簧，线圈的引线连接、铁芯的叠压纹理都做了细节刻画，弹簧采用螺旋扫描特征生成，螺距与线径完全匹配实物参数。触点系统部分还原了四组常开常闭触点结构，包含铜质导电支架、银合金触点、衔铁联动拨片，铜质部件采用紫铜材质渲染，还原金属导电件的色泽与质感，触点部分做了微小的凸起细节，还原实际触点的接触结构，衔铁部分采用冷轧钢材质，与电磁系统的吸合联动逻辑在装配体中做了运动限位约束，可模拟线圈得电后衔铁吸合带动触点切换的动作过程。建模过程中对所有零部件做了装配干涉检查，确保各部件配合间隙符合实际生产公差，内部走线采用扫掠特征完成，还原了线圈与引出脚、触点之间的接线布局。渲染阶段采用工作室柔光环境，通过多角度打光突出透明外壳的折射效果与内部金属部件的质感，底部添加柔和倒影增强模型立体感，整体模型结构完整、细节丰富，可用于电气控制柜布局设计、工控元件教学演示、产品结构参考等场景，能够直观展现该款通用继电器的工作原理与装配结构。
