MG34机枪上支架结构三维设计

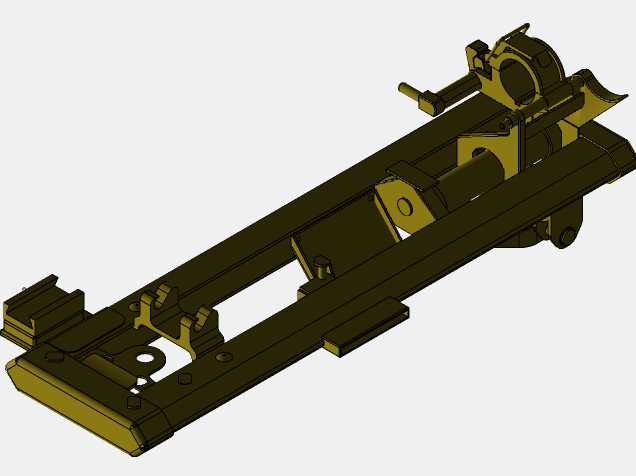

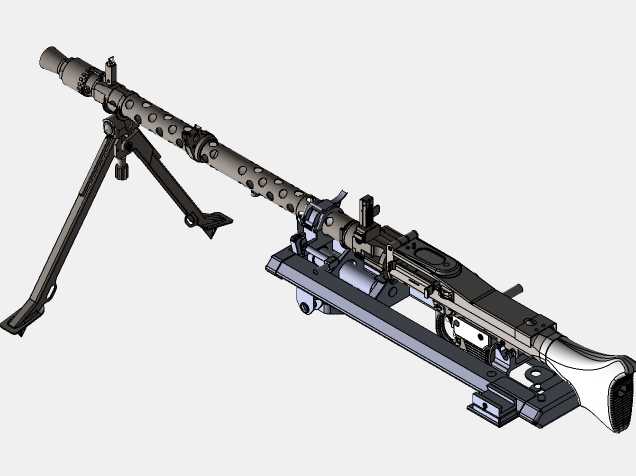

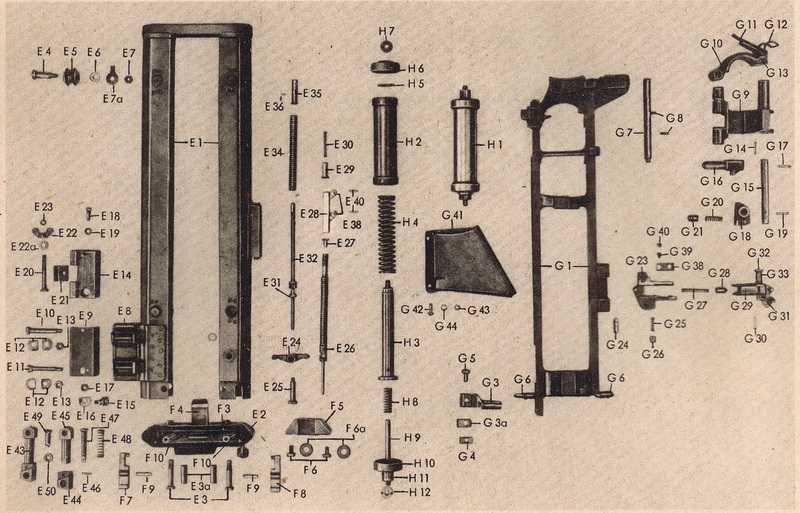

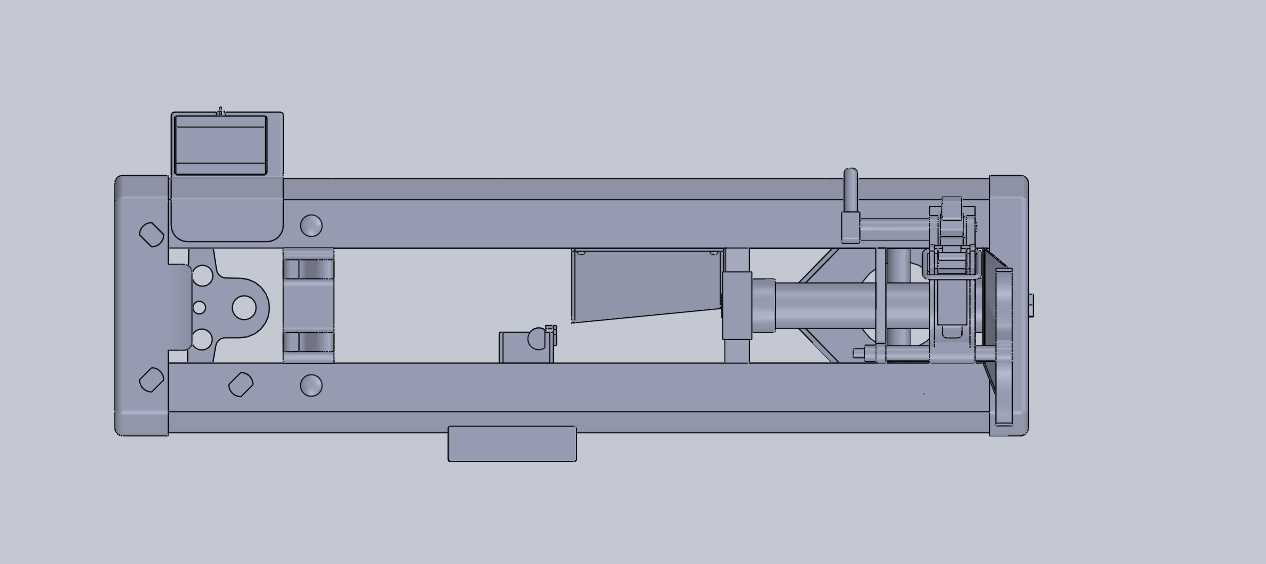

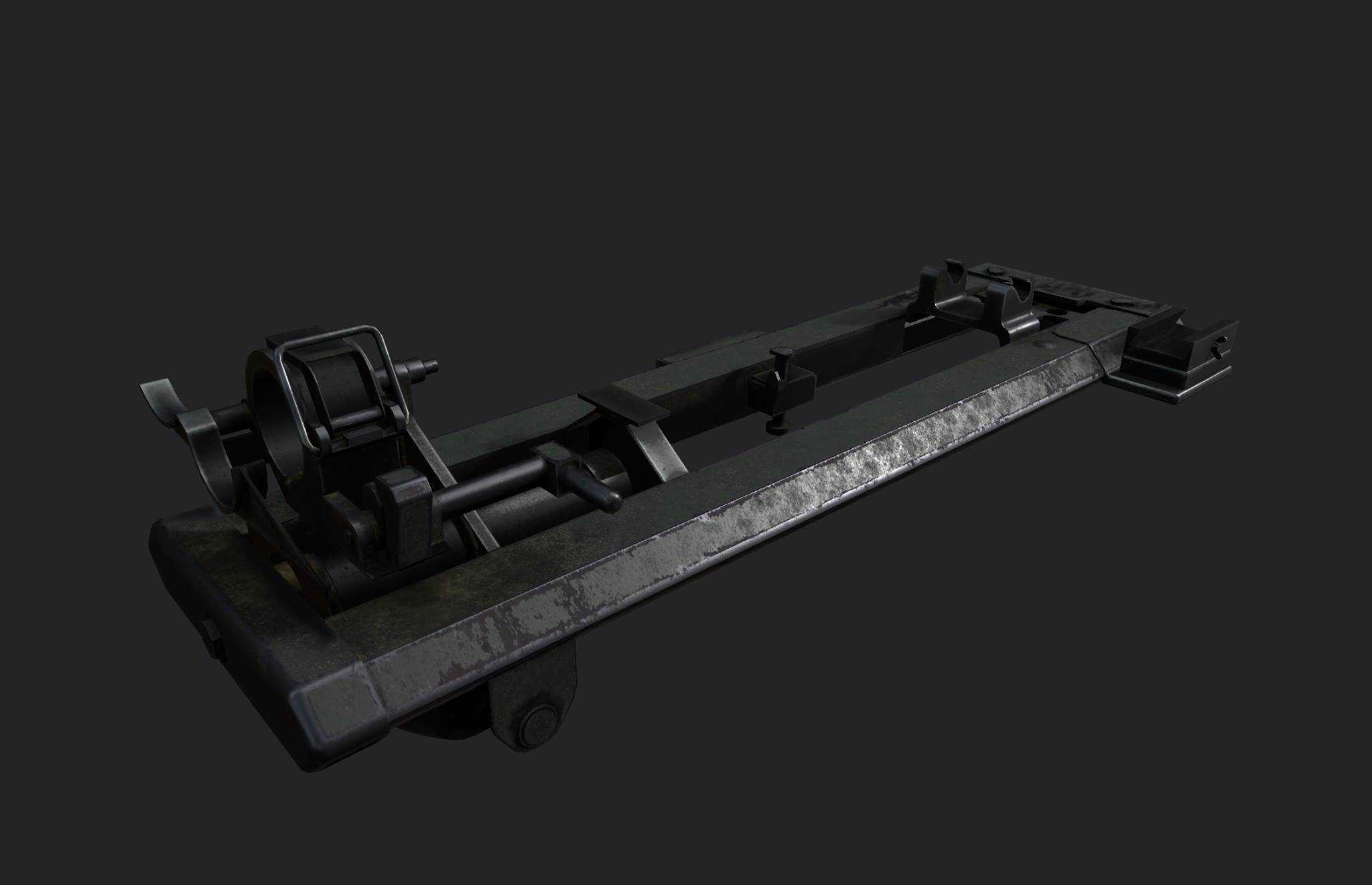

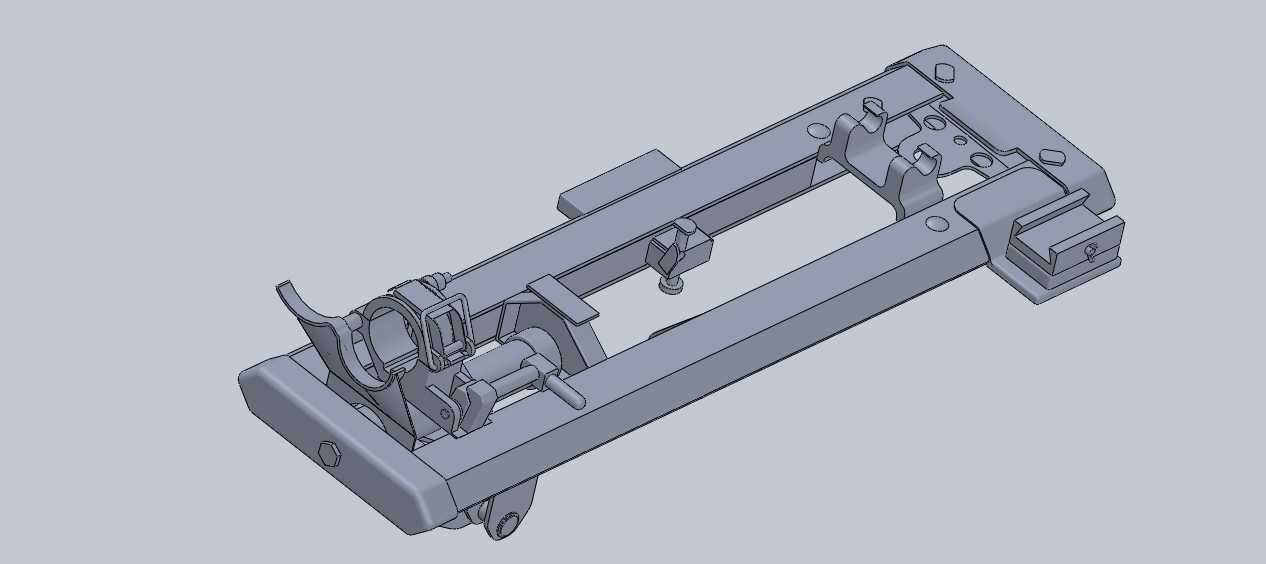

该结构为MG34通用机枪配套的上支架总成，是重机枪状态下承载枪身、保障射击稳定性的核心承载部件，主要应用于阵地防御、野战工事架设等作战场景，可适配不同地形的架设需求，为机枪提供稳定的射击支撑，有效降低连续射击时的枪口跳动，提升远距离射击的精度与火力持续性。整套支架由主承载架体、武器固定支架、弹簧缓冲组件三大模块构成，整体采用框架式镂空结构设计，在保障结构强度的前提下尽可能降低整体重量，提升携行与转移的便利性。架体主体采用高强度合金钢结构的设计思路，两侧纵向主梁为主要承力结构，搭配多道横向加强筋提升整体抗扭、抗弯性能，可承受机枪连续射击时产生的强后坐力冲击，避免架体变形影响射击精度。武器固定支架部分设置有快锁式夹持机构，可快速完成枪身的装夹与拆卸，适配MG34机枪的机匣安装接口，装夹后可通过调节机构实现高低射角、水平射向的微调，满足不同射击姿态的调整需求，锁紧机构采用偏心锁止设计，操作便捷，锁止可靠，在强后坐力冲击下不会出现松脱移位的问题。弹簧缓冲组件集成在架体与枪身连接的位置，可在射击时吸收大部分后坐能量，进一步降低后坐力对架体的冲击，同时减少射手的受力负荷，提升长时间射击的操作舒适度。整套支架的安装边界充分考虑了与下部三脚架的适配性，架体底部设置有标准连接接口，可与对应型号的下架快速对接，对接后可实现架体的水平回转与俯仰调节，整体装配后各运动部件无干涉，活动机构操作顺滑无卡滞。设计过程中充分考虑了实战场景下的使用需求，所有外露部件均做了圆角钝化处理，避免携行时剐蹭装具或划伤操作人员，各调节旋钮均采用大尺寸防滑设计，即使佩戴战术手套也可快速完成调节操作，架体表面的结构布局充分预留了瞄准具、弹药箱等附件的安装空间，不会影响枪械本身的附件拓展能力。整套结构拆分后包含上百个独立零件，各零件之间的配合公差经过严谨校核，装配后整体结构紧凑，无多余突出结构，可适应野外复杂环境下的长期使用，不易因泥沙、灰尘侵入造成机构卡滞，日常维护拆解便捷，无需专用工具即可完成大部分部件的拆解保养。
