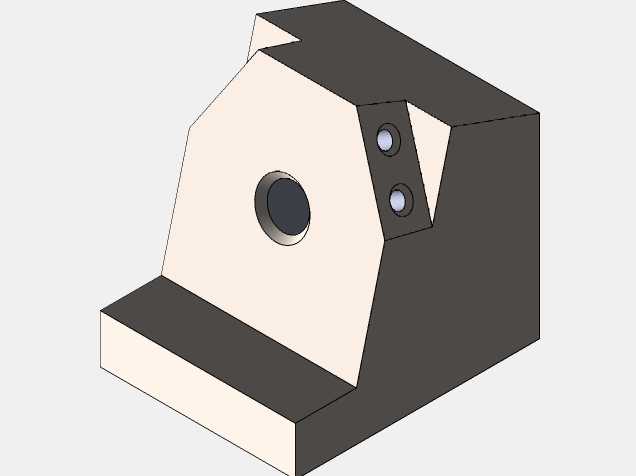

斜置式双观测孔工业检测装置结构

该结构属于工业视觉检测类设备的核心承载壳体构件，主要应用于精密零部件生产线上的在线尺寸检测、外观瑕疵筛查工位，可直接集成在流水线旁的检测工位架上，为内部成像元件、补光组件、信号处理模块提供稳定的安装支撑与防护，适配电子接插件、小型冲压件、精密注塑件等尺寸在30mm以内工件的高速检测场景，能够在车间多尘、存在轻微切削液飞溅的生产环境下长期稳定运行，避免内部光学元件受环境污染物干扰影响检测精度。从功能特性来看，该结构正面设置大直径主观测孔，用于安装主成像镜头，正对工件输送通道可获取工件正面完整成像；斜置侧面设置两个小直径副观测孔，用于安装辅助补光灯与侧角度成像镜头，可覆盖工件侧面倒角、边缘毛刺等主镜头无法捕捉的检测盲区，三个孔位均做了沉台设计，可直接加装密封圈与镜头压圈，无需额外设计转接结构即可实现镜头的快速定位安装，同时保证壳体整体的密封防护性能。设计思路上采用了一体化斜切式构型，摒弃了传统方正壳体需要额外加装镜头安装支架的冗余结构，将主镜头安装面做15度仰角斜切处理，既匹配工件从下方输送经过时的成像焦距要求，又能让设备整体重心向安装基座侧偏移，提升高速运行时的结构稳定性；底部延伸出的平整安装基座预留了足够的螺栓固定空间，可直接通过M6螺栓固定在标准铝型材工位架上，安装边界规整无突出结构，相邻工位设备最小间距可控制在100mm以内，大幅节省生产线排布空间。外形尺寸方面，整体长宽高控制在120mm*100mm*110mm范围内，属于紧凑型检测单元构件，壳体壁厚均匀设置为4mm，既保证足够的结构强度避免车间搬运、设备运行振动导致的孔位偏移，又能控制整体重量，单人即可完成安装调试；内部空腔做了阶梯式避让设计，可容纳直径60mm以内的工业相机与配套电路板，所有棱边均做R2圆角处理，避免安装调试过程中划伤操作人员，同时减少棱角处的积尘，降低日常清洁维护的工作量。
