Flexitimer定时功能PCB电路板三维结构设计

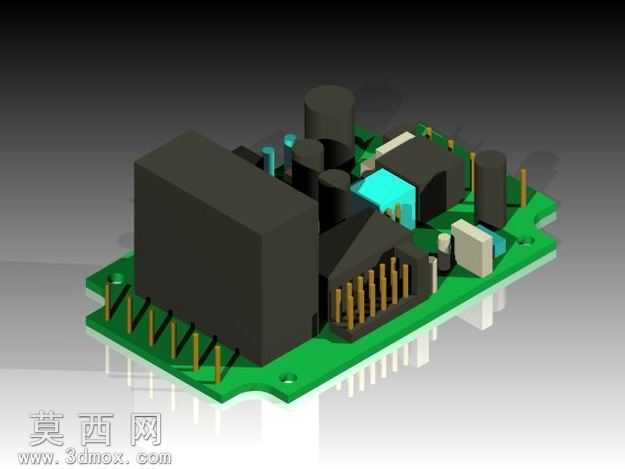

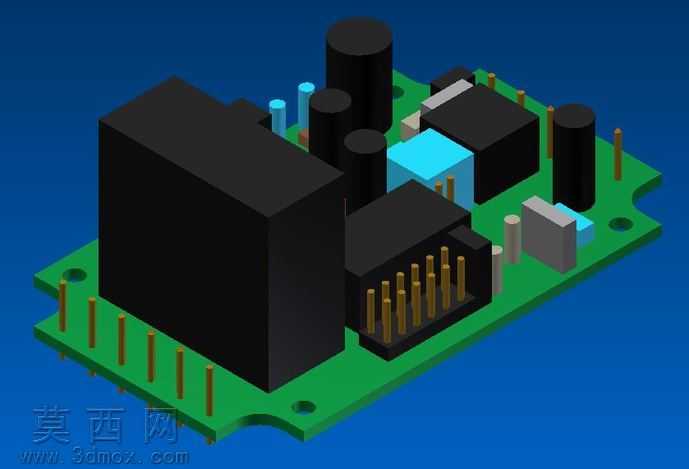

本作品为Flexitimer定时功能PCB电路板的三维结构设计，建模过程严格遵循电子电路组件的实际装配逻辑，在三维建模环境中完整还原了电路板与各类直插电子元件的装配关系。建模阶段首先依据PCB的实际外形尺寸完成基板建模，还原了绿色阻焊层的基板材质表现，精准制作了板边定位缺口、安装孔位以及板载的焊盘、走线区域的结构特征，同时还原了基板边缘的金手指插针结构，每根插针的长度、直径、排布间距都严格匹配实际接插件的参数标准。针对板载的各类电子元件，建模时逐一还原了不同元件的结构特征：大体积黑色塑封继电器采用哑光黑色塑料材质，还原了其外壳的注塑棱角与引脚排布；多颗不同规格的电解电容还原了黑色圆柱外壳、顶部防爆压痕以及引脚伸出长度；蓝色发光元件还原了半透明浅蓝色封装的透光材质表现；米色塑封接插件还原了多针并排的插槽结构与引脚焊盘位置；板载的小型贴片元件、电阻、晶振等部件也都按照实际尺寸完成建模，还原了不同元件的高度差与排布位置。渲染阶段采用柔和的工业展示光照，通过不同材质的参数调整区分元件质感：塑封元件设置低反光的哑光塑料材质，金属插针设置高反光的金属材质，PCB基板设置带有细微磨砂质感的阻焊层材质，接插件的米色塑料设置略浅的哑光质感，通过光影层次清晰展现各元件的装配层级，直观呈现电路板的整体布局。设计思路上以还原实际产品的装配结构为核心，既保证了整体外形的视觉还原度，也精准呈现了各元件的安装位置、引脚连接关系与整体空间占用，可用于电路装配演示、产品结构展示、安装空间适配校验等场景，完整展现了直插元件PCB的典型装配结构特征，清晰呈现了定时电路PCB的元件布局逻辑与结构组成。
