槽轮式间歇传动机构结构设计

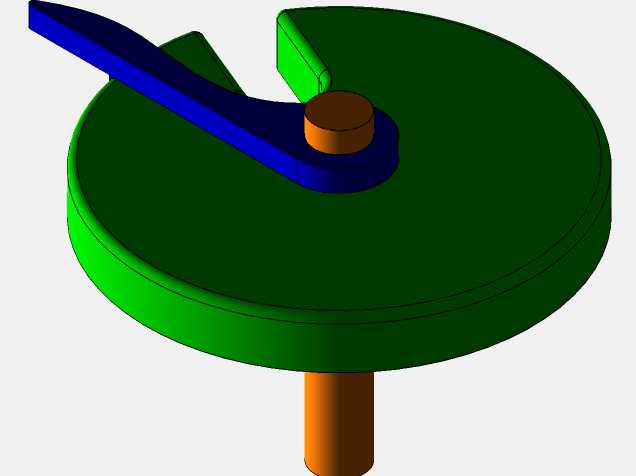

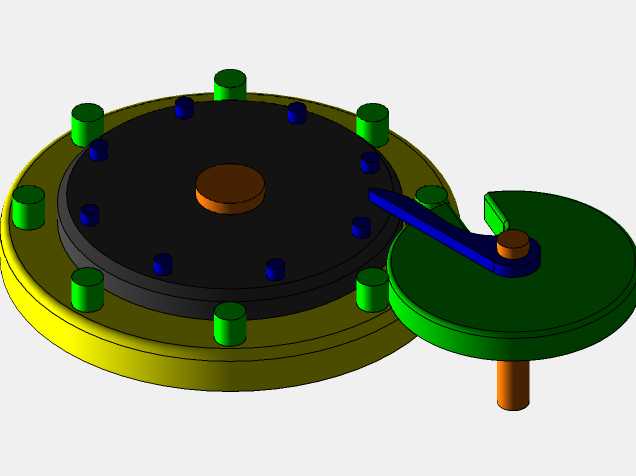

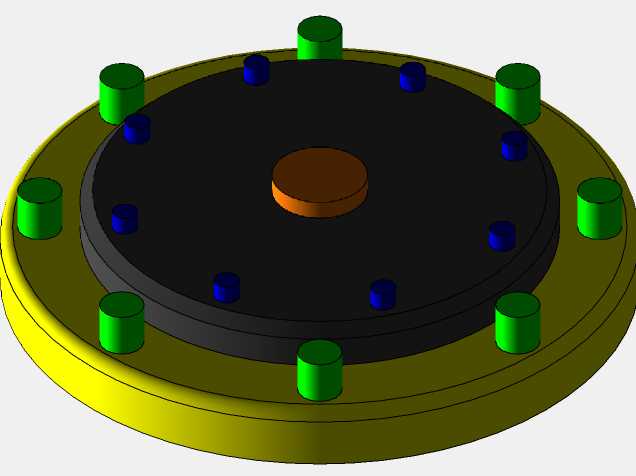

这款槽轮式间歇传动机构，是自动化生产场景中实现周期性步进送料、工位转位功能的核心传动组件，广泛应用于多工位转盘装配线、间歇式包装输送设备、自动机床转位刀架、印刷机械走纸机构等需要固定角度间歇分度的工业场景中，能够将主动件的连续匀速旋转运动，转化为从动转盘的周期性间歇转动，满足生产流程中工位停留加工、转位切换的动作需求，相比棘轮式间歇传动，该结构传动平稳、冲击载荷小、分度精度更高，适合中高速运转的自动化生产工况。该机构核心由主动拨盘组件与从动槽轮转盘两部分构成，主动拨盘搭载圆柱型拨销与锁紧弧板，从动转盘沿周向均匀分布径向导槽与对应锁紧弧面，当主动轴带动拨盘连续旋转时，拨销会在旋转周期内嵌入槽轮的径向导槽，带动槽轮转过固定分度角度，当拨销脱离导槽后，拨盘上的锁紧弧板会与槽轮的对应弧面完全贴合锁止，让槽轮保持静止状态，直到拨销随拨盘转动进入下一个导槽，再次驱动槽轮转位，以此实现动停比固定的间歇运动输出。设计过程中，首先根据目标工位数量确定槽轮的导槽数量，本次展示的结构采用8槽设计，对应每次转位45度的分度角度，可适配8工位的自动化作业需求；拨销的回转半径经过精准匹配，确保拨销进入和脱离导槽时的瞬时传动方向与导槽中线重合，最大程度降低刚性冲击，减少运转过程中的振动与噪音；锁紧弧的配合间隙经过严格控制，既保证锁止状态下槽轮无窜动、定位精度稳定，又避免配合过紧导致的卡滞与磨损。从安装边界来看，该机构整体采用同轴分层布局，主动轴与从动轴呈平行布置，两轴中心距根据拨销回转半径与槽轮基圆半径匹配确定，整体结构紧凑，径向占用空间以槽轮最大外圆为边界，轴向厚度可根据传动扭矩需求调整拨盘与槽轮的板材厚度，安装时仅需固定两个轴系的支撑座即可完成装配，可直接集成到各类自动化设备的传动链中，不需要额外添加复杂的定位锁止组件。该结构的动停时间比由拨销数量与槽轮槽数的配比决定，单拨销配置下每次转位的时间占整个旋转周期的四分之一，剩余四分之三周期槽轮保持锁止静止，能够给工位上的加工、检测、装配工序预留充足的作业时间，同时传动过程中无滑动摩擦，组件磨损小，长期运行的分度精度保持性好，维护成本低，适合在无尘、有洁净要求的生产场景中使用，不会像棘轮传动那样产生运转噪音与磨屑污染。
