半剖结构回转式液压油缸三维设计

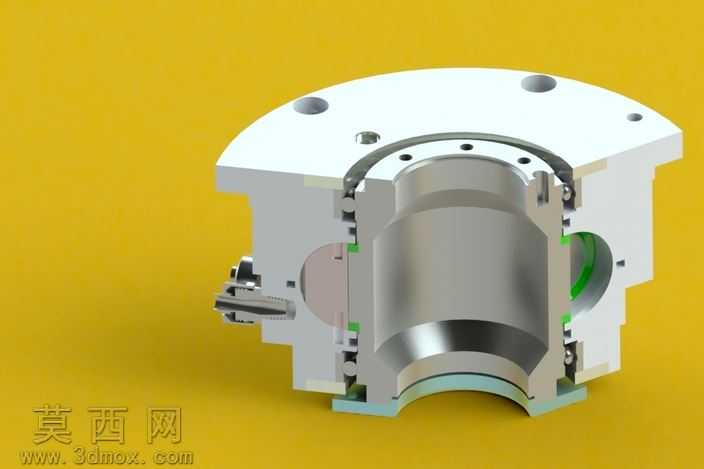

本作品为回转式液压油缸的三维设计模型，采用半剖视的呈现方式，完整展现产品内部与外部的全部结构细节，建模过程严格遵循液压元件的设计规范，从外部法兰安装端的定位孔、安装止口，到内部的活塞腔体、密封沟槽、油道通路、回转配流结构都做了1:1的精准还原。建模阶段以参数化设计为核心思路，先绘制缸体、端盖、活塞、密封件、配流轴等核心零件的二维草图，通过拉伸、旋转、切除、阵列等基础特征完成单个零件的实体构建，针对密封沟槽、油口螺纹、安装孔位等细节特征做了精细化处理，确保每个尺寸都符合液压元件的行业设计标准，避免出现干涉、尺寸偏差等问题。完成零件建模后按照实际装配顺序进行虚拟装配，通过同轴度、面重合、间隙配合等装配约束还原真实的装配关系，同时对活塞的回转行程、密封件的压缩量、油道的连通性做了运动仿真校验，确保模型可直观展示回转油缸的工作原理。渲染阶段采用工业产品常用的材质方案，缸体、端盖等金属结构件赋予银灰色金属材质，模拟合金钢加工后的哑光金属质感，密封件赋予绿色橡胶材质，区分不同功能的零件，内部活塞、配流轴等运动件做了轻微的材质色差处理，让半剖视角下的内部结构层次更清晰，背景选用高饱和度的暖黄色背景，突出模型主体的结构轮廓，通过合理的光照布置让金属件的光影过渡自然，密封件的橡胶质感真实，既清晰展现内部的密封结构、油道走向、活塞配合关系，也完整呈现外部的安装接口、外形尺寸特征。整个模型结构完整，细节丰富，可用于液压系统的原理演示、产品结构展示、配套设备的选型参考，也可作为液压传动相关的教学演示素材，帮助学习者直观理解回转式液压油缸的工作逻辑与结构组成。
