可转位式面铣刀盘加工刀具三维设计

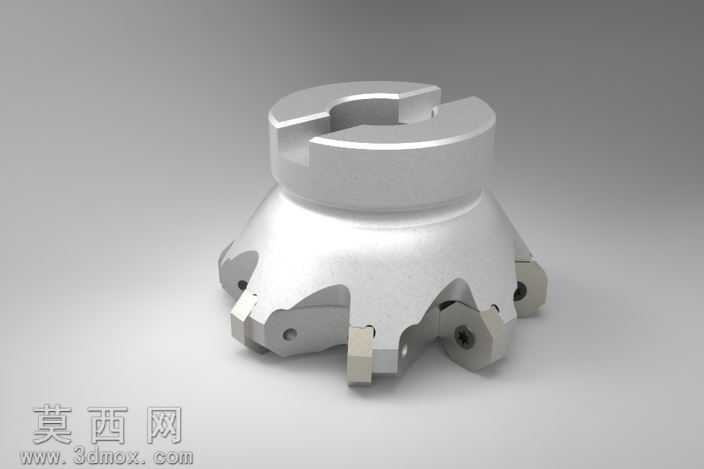

本作品为可转位面铣刀盘的三维建模设计，整体建模过程严格遵循机械加工刀具的实际生产尺寸规范，在主流三维建模软件中完成全参数化结构搭建，从刀盘基体、刀片定位槽、压紧组件到安装定位接口均按照真实刀具的装配逻辑完成特征构建，未做简化失真处理。建模阶段首先完成刀盘主体的回转基体特征绘制，通过旋转命令生成刀盘的锥面过渡主体与上端安装定位结构，上端的卡口式连接结构严格匹配机床主轴的装夹尺寸，保证接口的装配兼容性；随后通过圆周阵列特征完成周向均匀分布的刀片安装位设计，每个刀位的定位槽、螺钉孔、楔块压紧结构均单独完成细节特征绘制，再通过轴向与径向的尺寸约束保证所有刀位的位置度误差控制在合理范围内，还原真实面铣刀的切削刃跳动精度要求。材质与渲染阶段，针对刀盘主体的合金钢材质做了精细化材质参数调整，还原硬质合金刀体经过表面处理后的亚光金属质感，对可转位硬质合金刀片部分调整了材质的反光度与粗糙度参数，区分刀片与刀体的材质差异，压紧螺钉、定位楔块等小零件也分别赋予对应的金属材质，通过工作室环境光的多角度打光渲染，清晰呈现刀盘的结构层次与各部件的装配关系，避免渲染过程中出现结构遮挡、细节模糊的问题。结构设计上，该面铣刀采用楔块式刀片压紧结构，相比传统螺钉压紧结构具备更好的刚性与换刀便捷性，刀盘的排屑槽采用大角度斜面设计，能够在铣削加工过程中引导切屑顺利排出，避免切屑缠绕刀体影响加工表面质量；刀体的锥面过渡结构经过减重优化设计，在保证刀体整体刚性的前提下降低了刀盘的整体重量，减少高速铣削过程中的动平衡负载。设计思路围绕实际平面铣削加工的使用需求展开，所有结构特征均服务于金属平面铣削的加工场景，可转位刀片的设计无需对刀具进行整体重磨，刀片磨损后仅需更换刀片或转动刀片更换切削刃即可继续使用，能够有效降低生产加工中的刀具成本，提升加工效率；建模过程中对所有装配部件均做了干涉检查，保证刀片、压紧组件、刀体之间不存在装配干涉，各活动部件的活动行程符合实际装拆需求，整体模型可直接用于刀具结构教学、加工工艺仿真、数控加工编程参考等场景。
