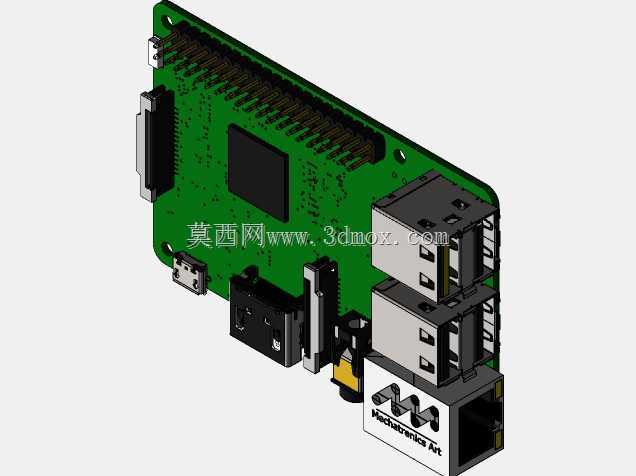

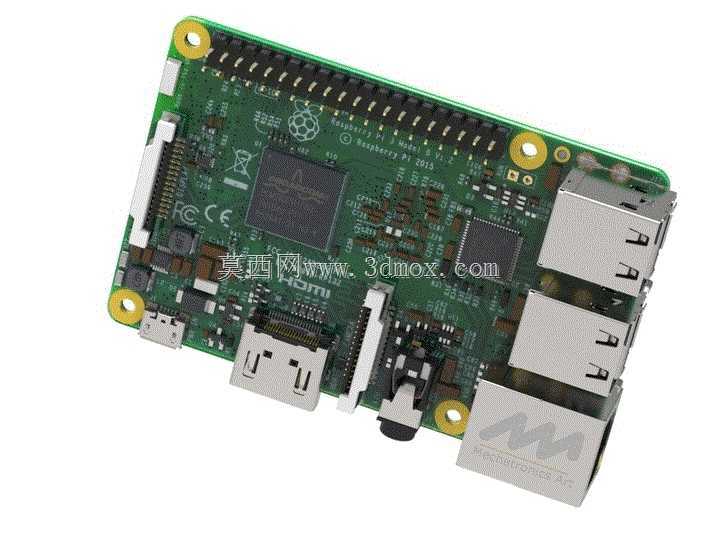

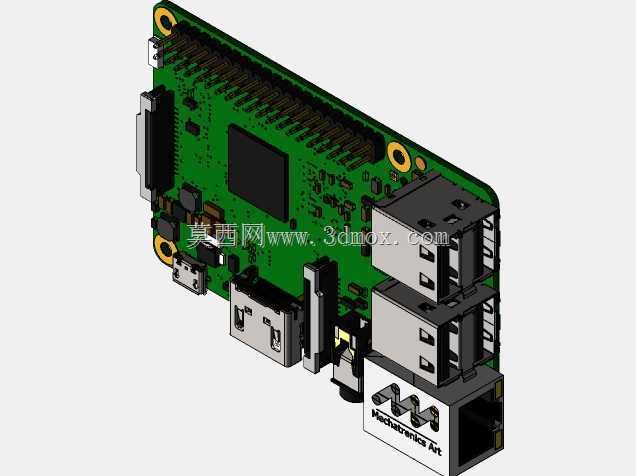

树莓派3代B型开发板精细三维设计

这款树莓派3代B型单板计算机的三维设计，完整还原了实体硬件的全部结构细节，可广泛应用于嵌入式开发教学、智能硬件原型验证、物联网终端设备适配、创客项目结构校核等场景，为各类基于该开发板的二次开发项目提供精准的结构参考。作为一款全球普及的开源硬件平台，树莓派3B本身具备完善的计算与外设扩展能力，可搭载通用操作系统实现边缘计算、媒体播放、设备控制、数据采集等多样化功能，是嵌入式开发、智能硬件创新领域应用最广泛的核心控制板卡之一。

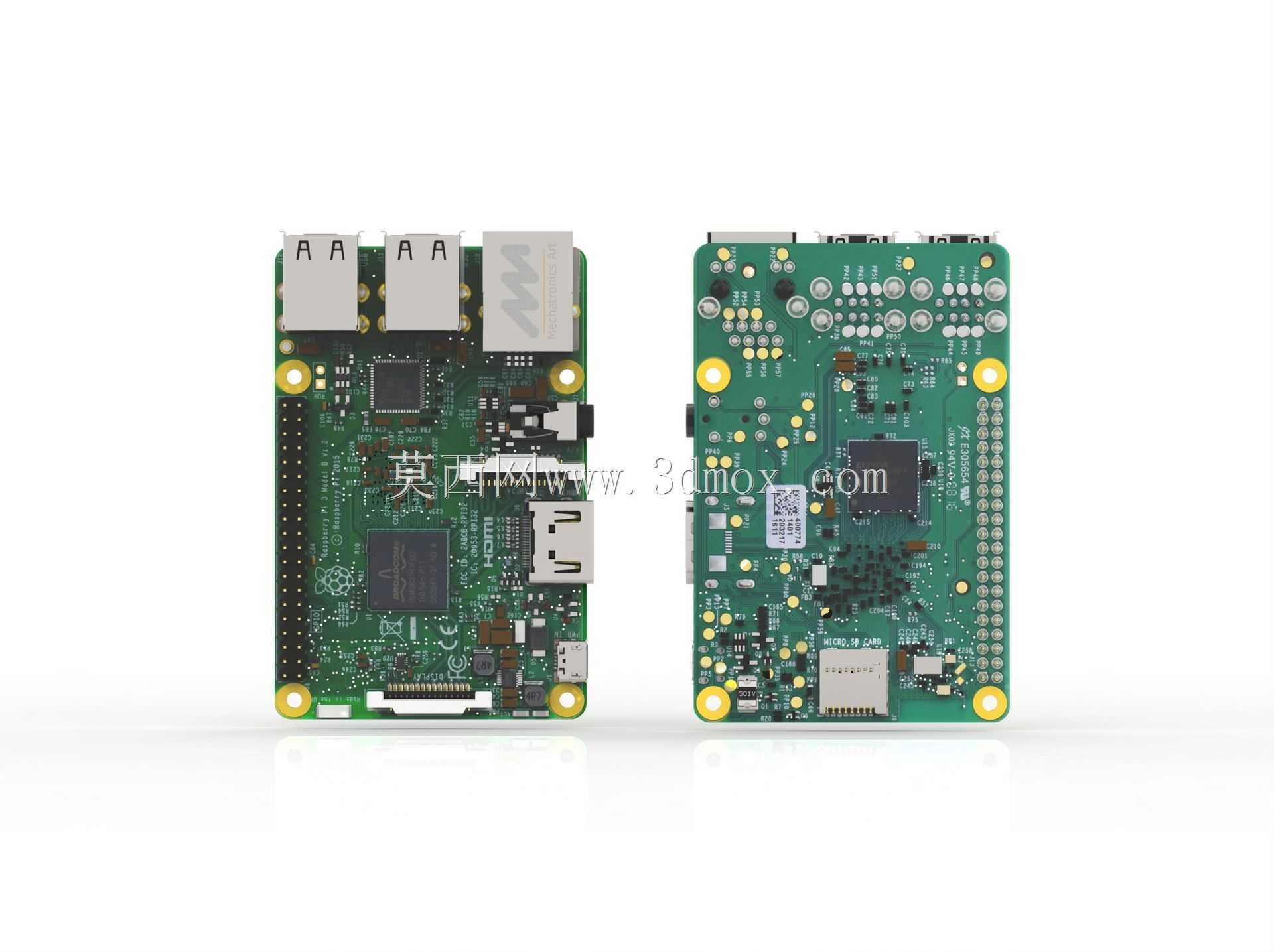

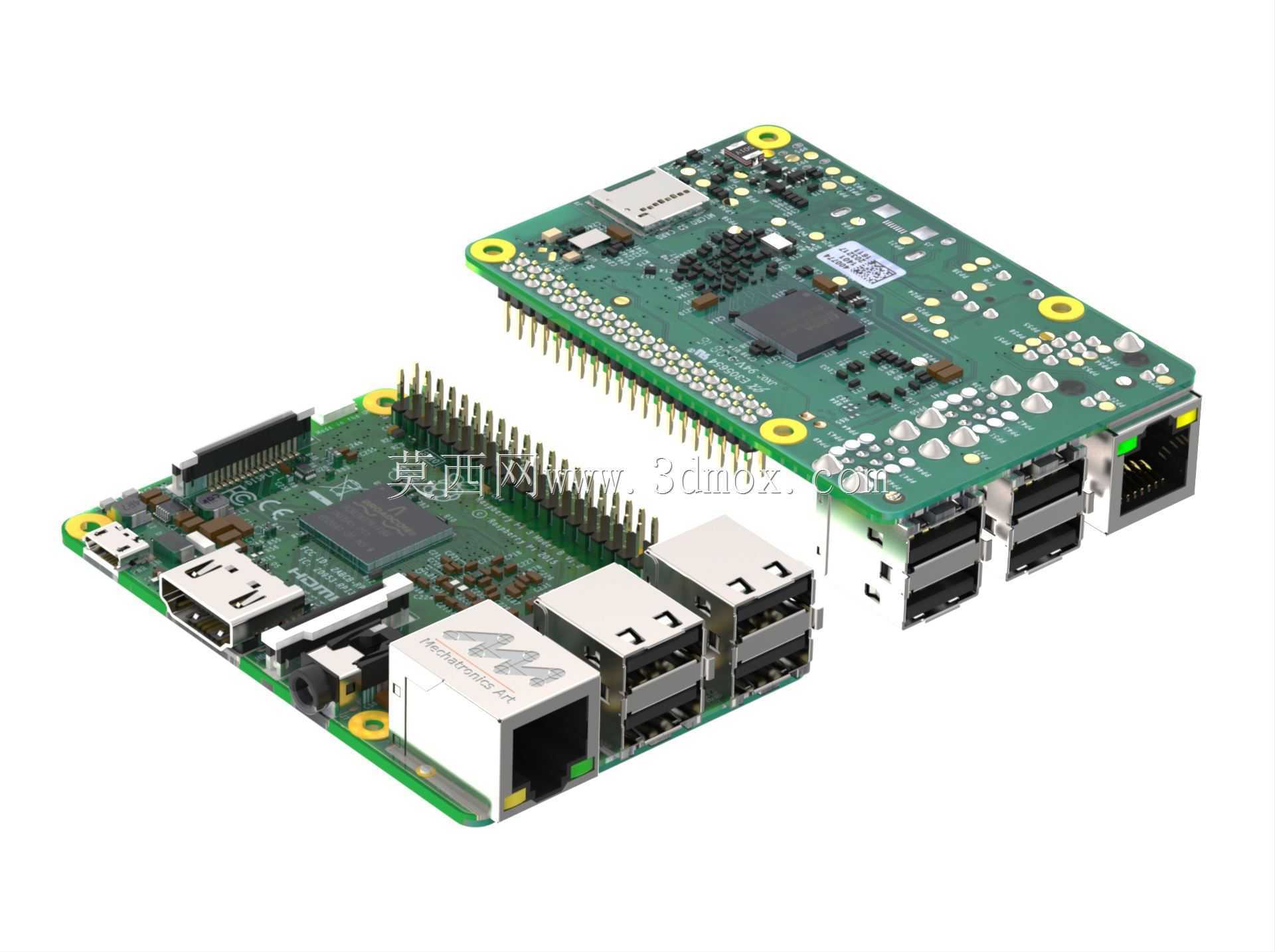

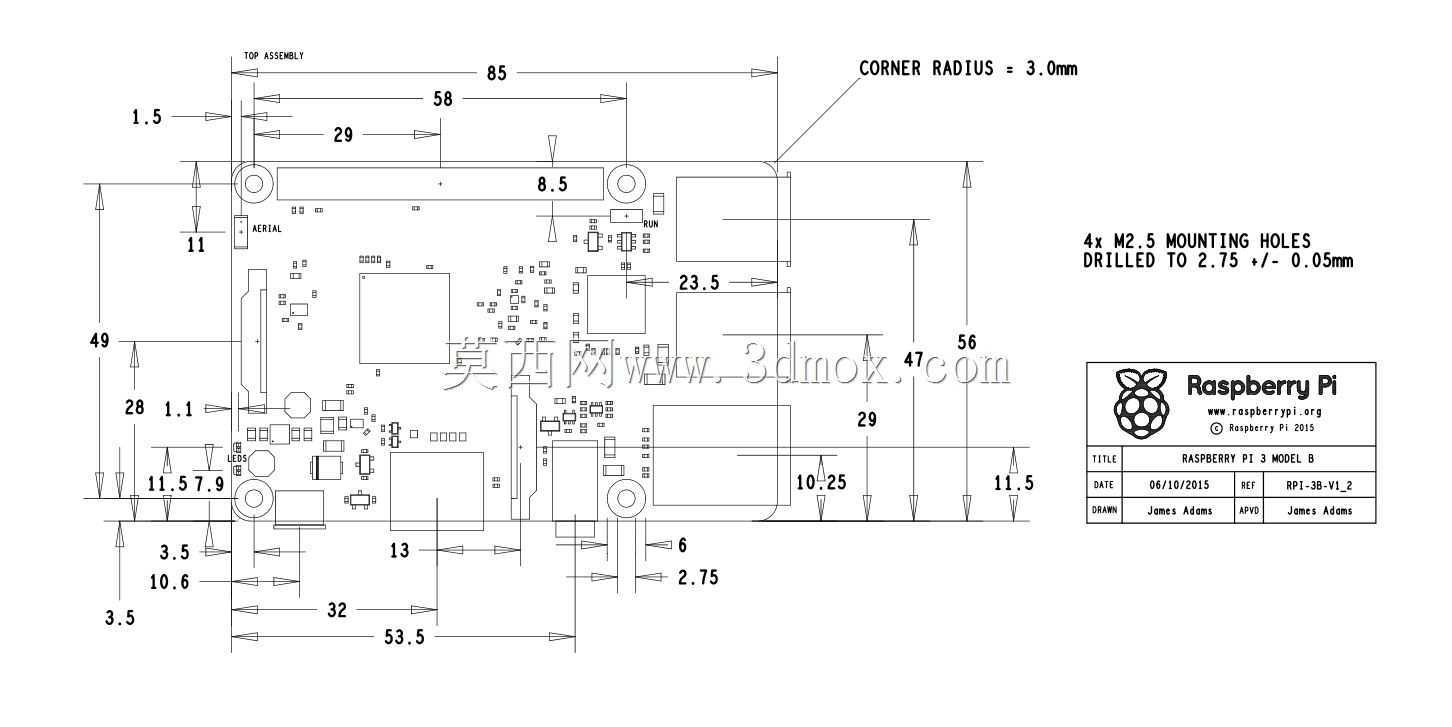

设计过程中严格遵循官方公开的机械尺寸规范，完整复现了板卡正反两面的全部元器件布局：包括板载的四核处理芯片、内存颗粒、无线通信模块、以太网接口、四个USB2.0接口、HDMI输出接口、3.5mm音视频复合接口、Micro USB供电接口、CSI摄像头接口、DSI显示接口，以及整板边缘的40Pin GPIO排针结构，每一处接口的位置、凸起高度、插接空间都与实体硬件完全匹配。板体四角的安装固定孔位、定位标识也做了精准还原，能够直接用于配套外壳的结构适配、扩展板的叠装干涉检查、机柜内部安装位的空间校核工作。

设计思路上优先保障结构装配的准确性，对板上不同高度的元器件做了分层处理，清晰区分了板基、贴片元件、直插接插件、屏蔽罩等不同结构的层级关系，还原了板卡表面丝印的纹理细节，能够直观呈现硬件的真实外观形态。安装边界方面，整板保持标准的信用卡级长宽尺寸，板体厚度、排针突出高度、各接口向外延伸的插接余量都严格匹配实体参数，在做配套结构设计时可以直接调用该模型进行间隙校验、装配模拟，避免出现结构干涉、接口对位偏差等问题，大幅缩短智能硬件项目的结构开发周期，也可用于电子教学场景下的硬件结构展示，帮助初学者快速熟悉开发板的接口布局与硬件构成。
