空间旋转三维坐标参考框架结构

在多轴设备的空间姿态调试、运动学仿真验证场景中，这类空间旋转参考框架是结构工程师做姿态校验时常用的基准参照构件，日常做非标设备的旋转工位设计、机械手末端姿态标定、多轴联动加工的坐标系对齐工作时，都需要这类可视化的基准参照来辅助确认旋转逻辑是否符合右手定则。

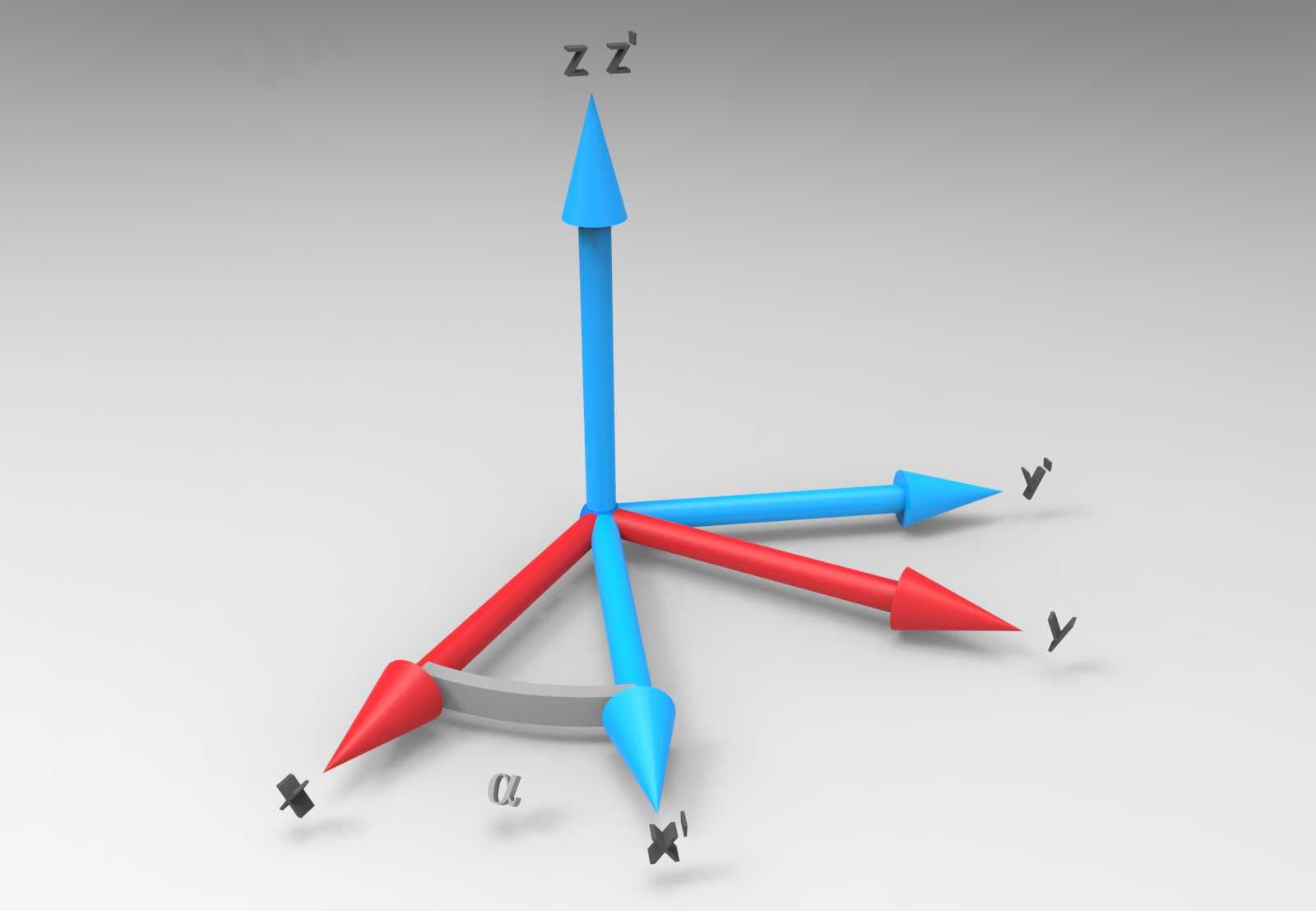

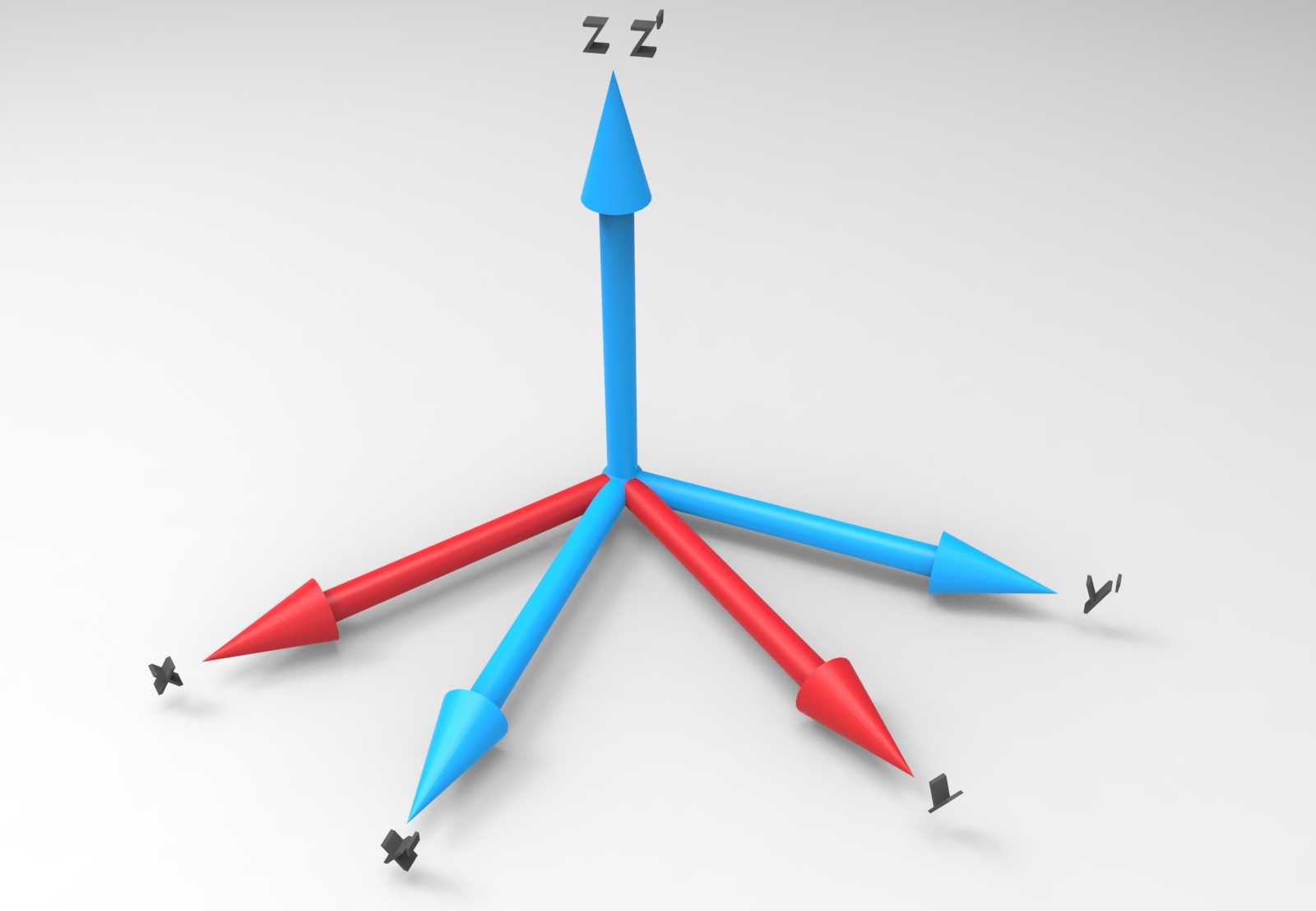

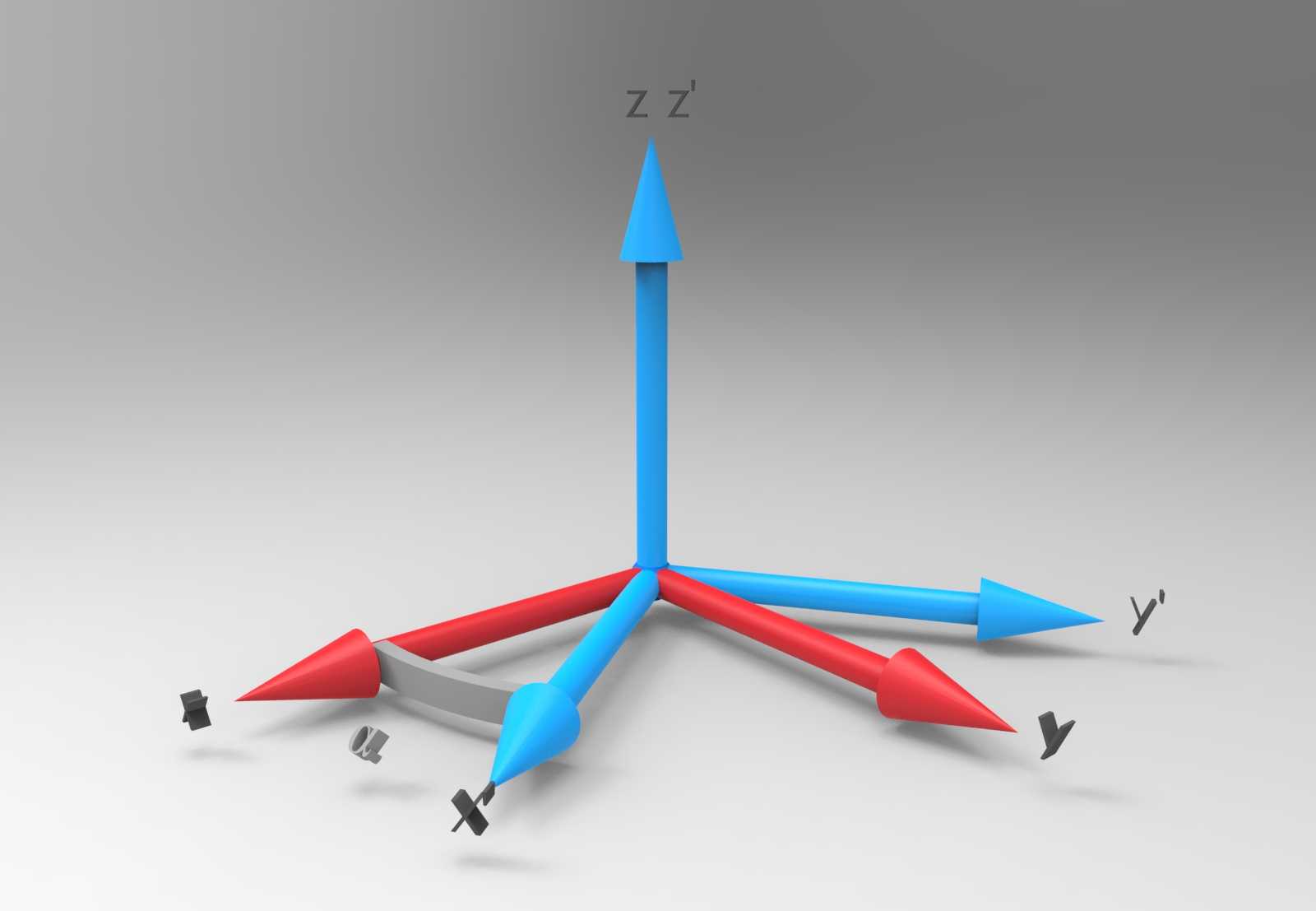

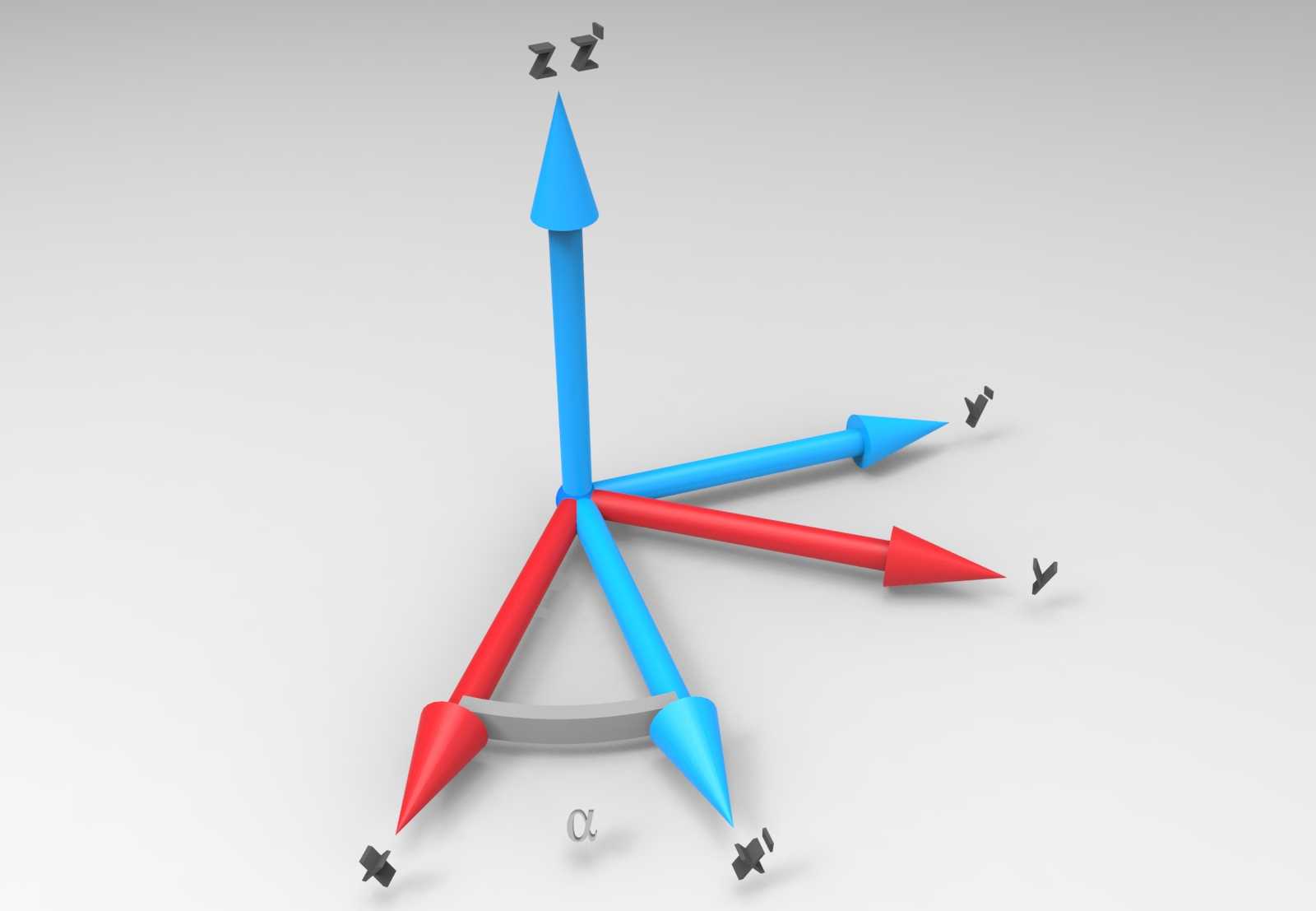

这个框架的核心功能是直观呈现绕Z轴旋转时的坐标系变化状态，三个正交轴分别对应空间三个自由度方向，轴端的箭头标识明确指向各轴正方向，框架上标注的α角区域，可直观展示绕Z轴旋转时的角度偏转范围，不管是做装配时的部件姿态对齐，还是做运动仿真时的旋转角度校验，都能通过这个参照快速判断旋转方向是否正确，避免出现坐标系反向、旋转角度偏差这类低级错误。

从设计思路上看，这个框架没有冗余的结构，三个轴采用等径的杆状结构，交汇于原点位置，轴的长度比例经过统一设定，不会出现某一轴过长或过短导致的视觉判断偏差，箭头部分做了锥形收窄处理，辨识度足够高，α角的标识采用弧形过渡的标注方式，和实际工程图中的角度标注逻辑一致，工程师看到就能快速对应到实际的角度参数。

在实际使用场景里，做三维装配时可以把这个框架作为基准插入到装配体原点，调整部件姿态时对照框架的轴方向确认偏转角度，做KeyShot渲染出图时也能借助这个框架明确产品的空间朝向，避免渲染视角出现轴向偏差；做运动仿真时，这个框架可以作为旋转副的姿态参照，确认绕Z轴旋转时的运动方向是否符合右手定则，尤其是多轴联动的设备，每个旋转轴的姿态都需要明确的参照，这类基准框架能大幅降低姿态校验的时间成本。

安装边界上，这个框架本身作为参照构件使用时不需要额外的安装固定结构，原点对齐装配体坐标系即可完成定位，三个轴的延伸范围不会占用过多的装配空间，不会和装配体中的其他部件产生干涉，不管是小型精密零件的装配校验，还是大型设备的整体姿态验证，都可以根据实际需求等比例缩放轴的长度，适配不同尺寸的装配场景。日常做结构设计的方案评审时，也可以用这个框架辅助讲解部件的旋转运动逻辑，让非设计岗位的人员也能快速理解空间旋转的方向和角度范围，减少沟通成本。
