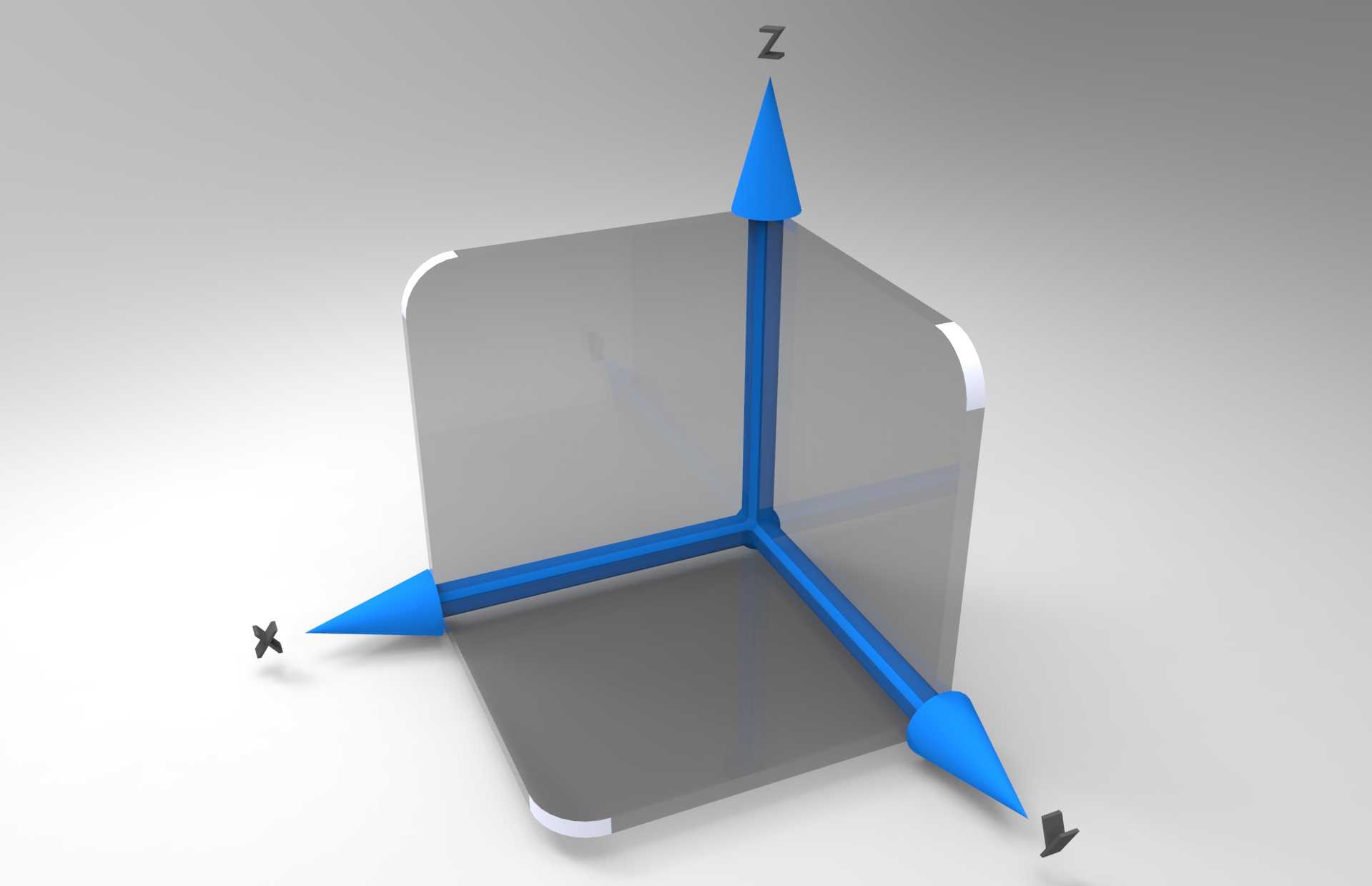

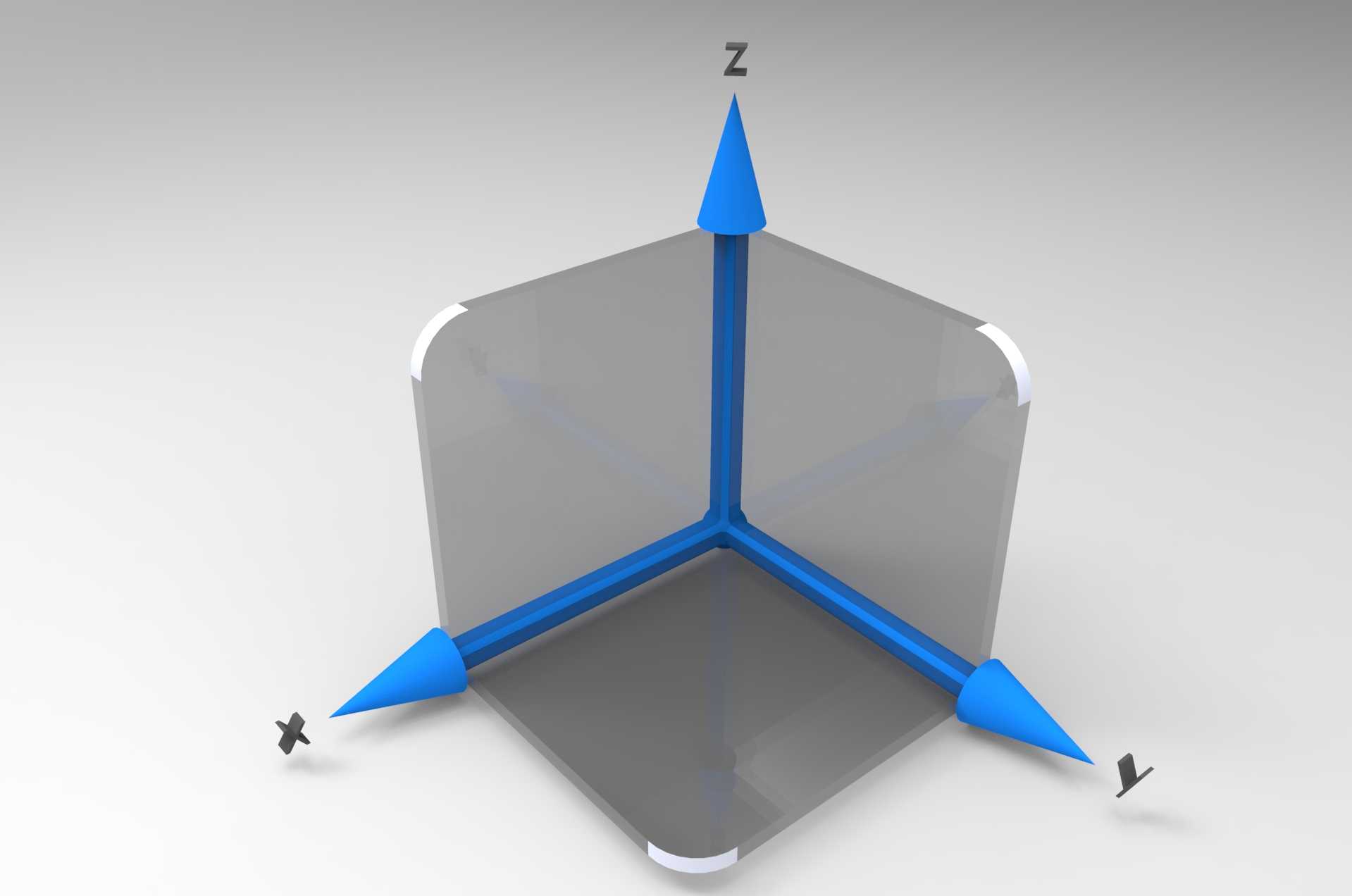

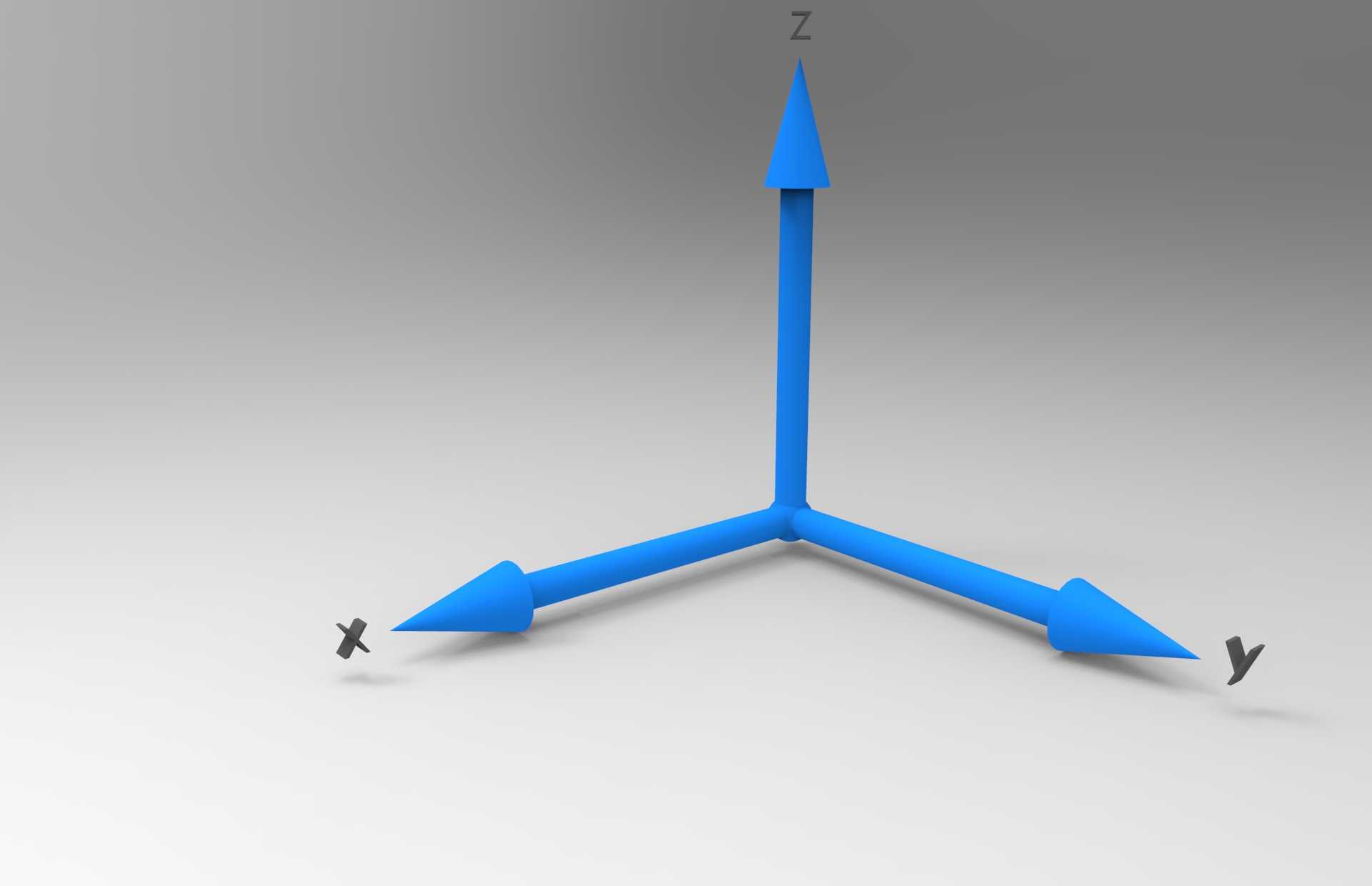

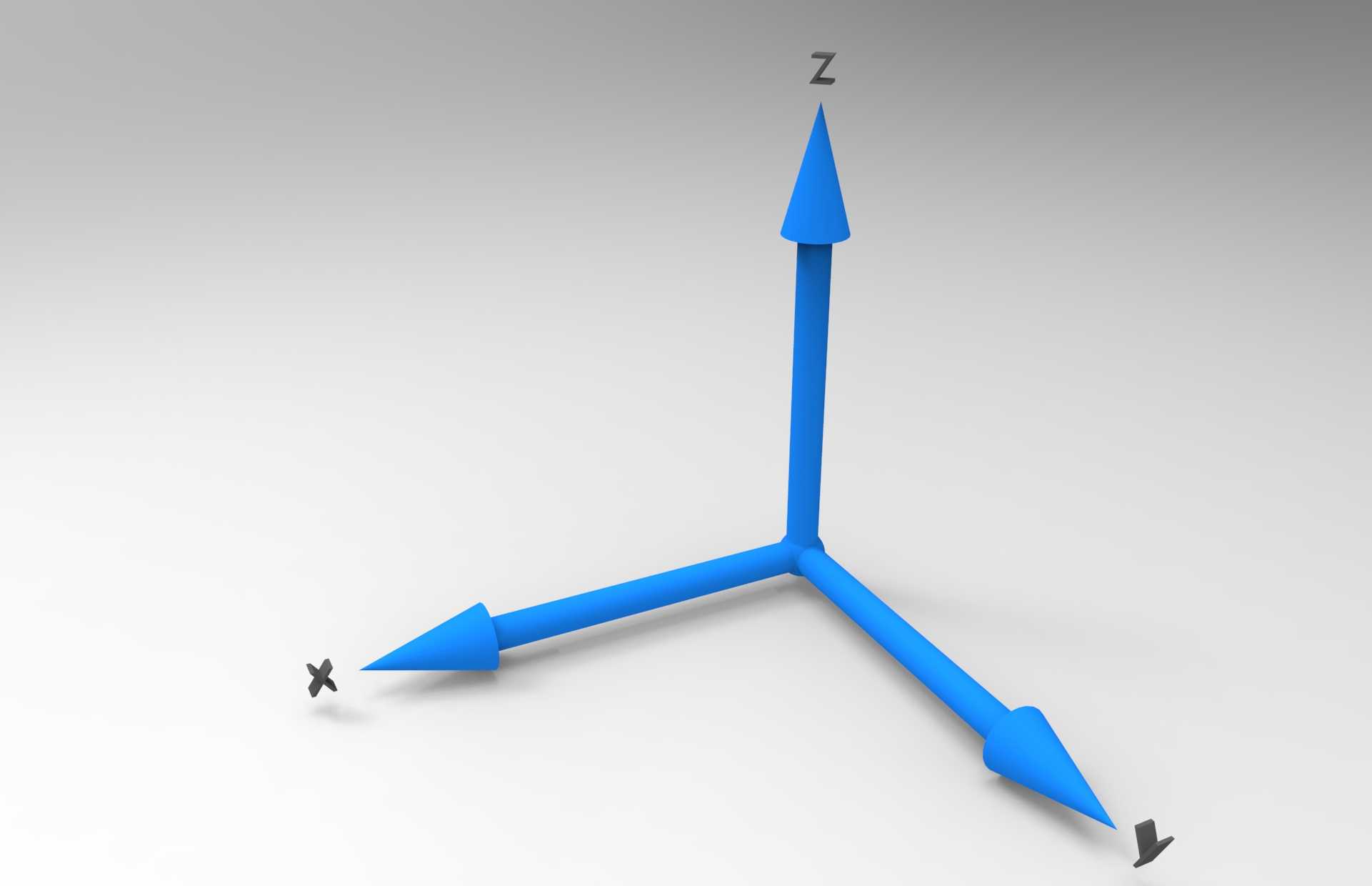

右手定则三维XYZ坐标参照框架

在三维建模、装配校验、运动仿真的全流程作业中，空间坐标参照体系是所有设计动作的核心基准，这套XYZ坐标框架完全遵循右手定则逻辑搭建，可根据不同作业场景灵活选择是否搭配XY、XZ、YZ三个基准平面使用，适配从零件建模到整机装配的多环节定位需求。做结构设计时，很多新手容易出现坐标原点偏移、轴向匹配错位的问题，尤其是在多零件装配、导入外部模型做配合约束时，没有统一的参照基准很容易出现轴向翻转、尺寸链错位的情况，这套框架可以直接嵌入建模环境作为全局参照，三个轴向采用箭头式标识，X、Y、Z轴的指向清晰明确，不会和软件自带的临时坐标轴产生识别混淆。从设计逻辑上看，框架的三个轴向交点设置为全局坐标原点，三个轴的延伸长度可根据建模场景的边界范围灵活调整，不需要额外做参数化约束就能适配不同尺寸的模型参照需求，半透明的基准平面不会遮挡模型本身的结构细节，做渲染输出时也能通过材质调整让基准框架和产品模型形成清晰的视觉区分，不会干扰最终的展示效果。在实际工程应用里，这类坐标参照框架不仅用于建模环节的定位，在做有限元分析的载荷方向设定、运动仿真的运动副轴向定义、工程图的投影视角匹配时，都能作为统一的参照标准，避免不同环节切换时出现坐标体系不统一的问题。框架的边角做了圆角过渡处理，没有尖锐的棱角结构，在装配环境中做拖拽、旋转操作时不会出现视觉上的突兀感，三个轴向的标识采用统一的视觉样式，不同轴向可通过材质颜色做区分，快速识别轴向方向。做设备布局规划、生产线三维仿真时，这套框架也可以作为整个场景的空间基准，所有设备、工装的定位都以框架原点为参照，保证整个场景的坐标体系统一，避免不同模块拼接时出现位置偏移。在做3D打印的模型预处理时，也可以借助这套框架确认模型的摆放方向，匹配打印平台的坐标体系，减少打印时的支撑设置错误、摆放方向不合理导致的打印失败问题。框架本身的结构轻量化，不会占用过多的建模环境运行资源，即使在大装配体模式下调用也不会出现卡顿、显示异常的问题，三个基准平面的透明度可根据操作需求灵活调整，做零件内部结构查看时可以调低平面透明度，做整体装配定位时可以适当调高透明度强化参照效果。
