贴片式双极双位瞬时滑动触觉开关

这类直角型SMD滑动开关，在消费电子、小型工控板卡、便携检测设备的信号通路切换场景里应用极广，作为DPDT构型的瞬时触发元件，它能在单颗器件上实现两组独立信号回路的同步通断切换，相比单刀构型开关能大幅缩减板上占用空间，适配高密度布板的设计需求。从实际选型角度看，这类开关的安装边界完全贴合SMT回流焊工艺要求，底部引脚采用鸥翼型贴片结构，引脚间距、焊盘尺寸都严格匹配常规PCB贴片加工的公差标准，不需要额外定制钢网就能直接上线生产，引脚的共面度控制在贴片工艺允许的公差范围内，能有效避免回流焊后的虚焊、立碑缺陷。

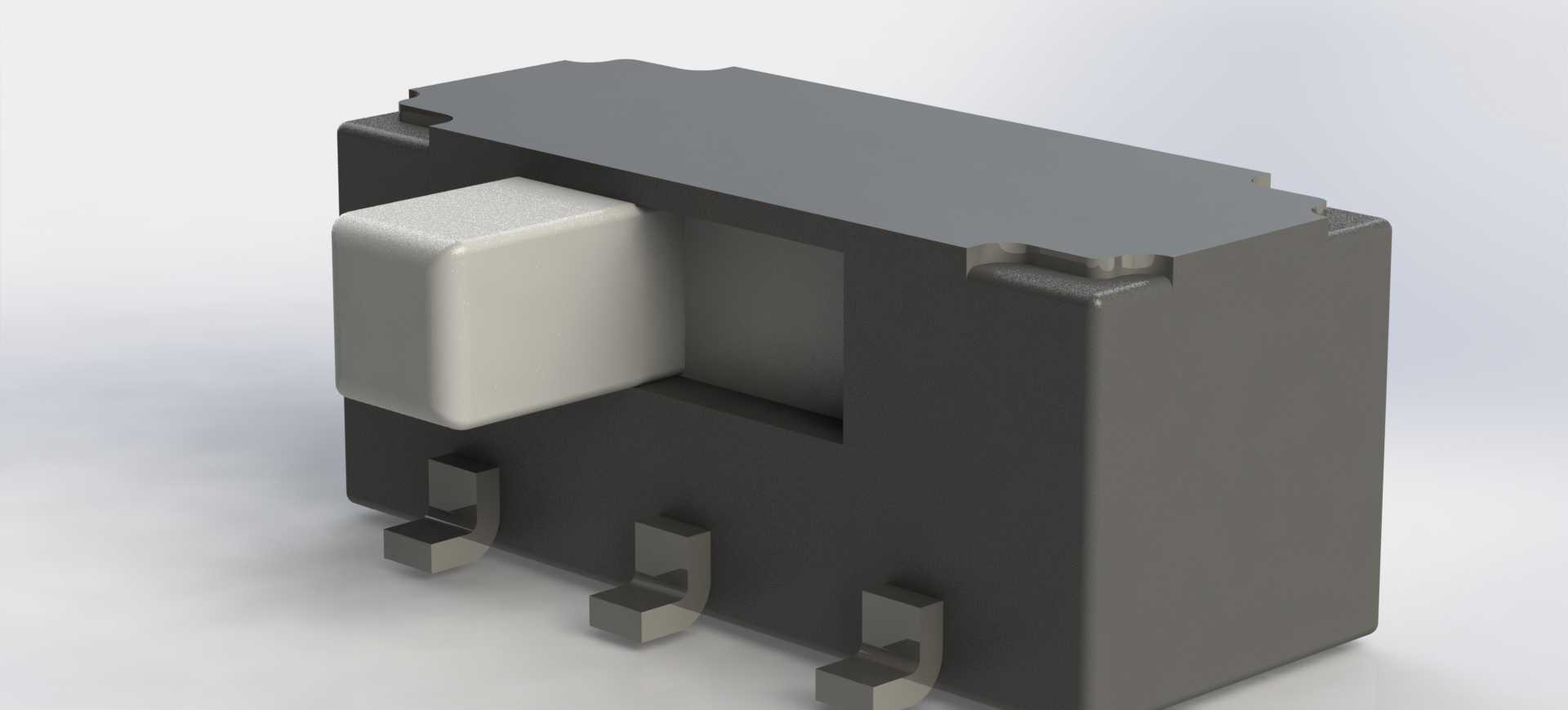

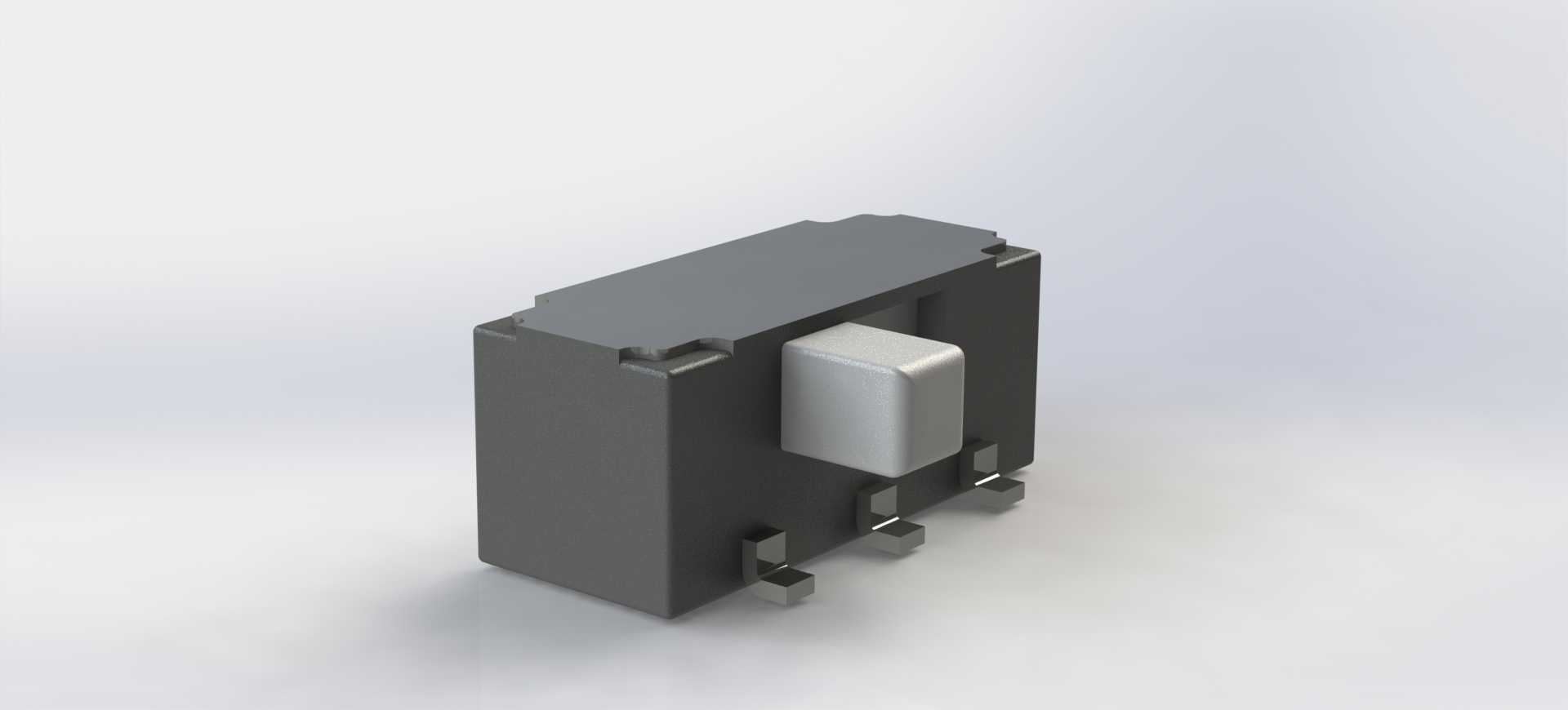

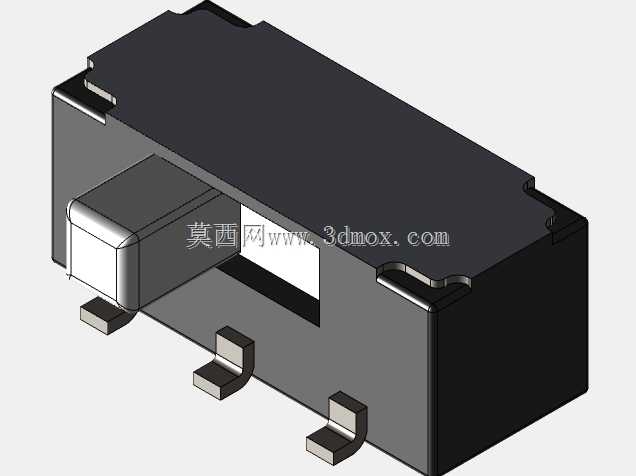

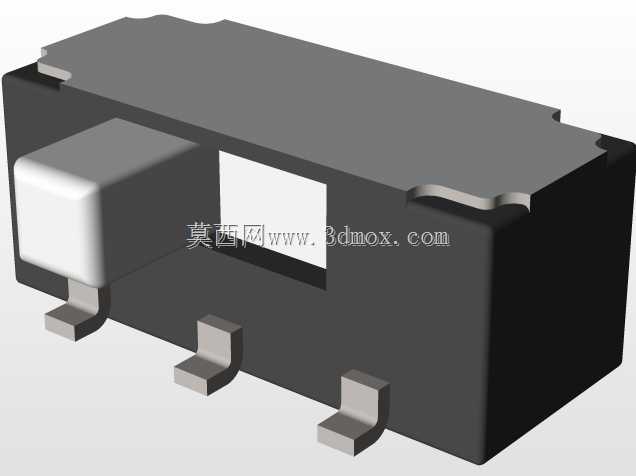

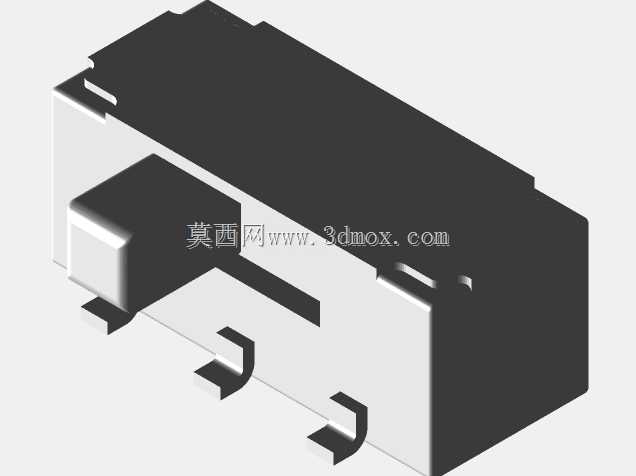

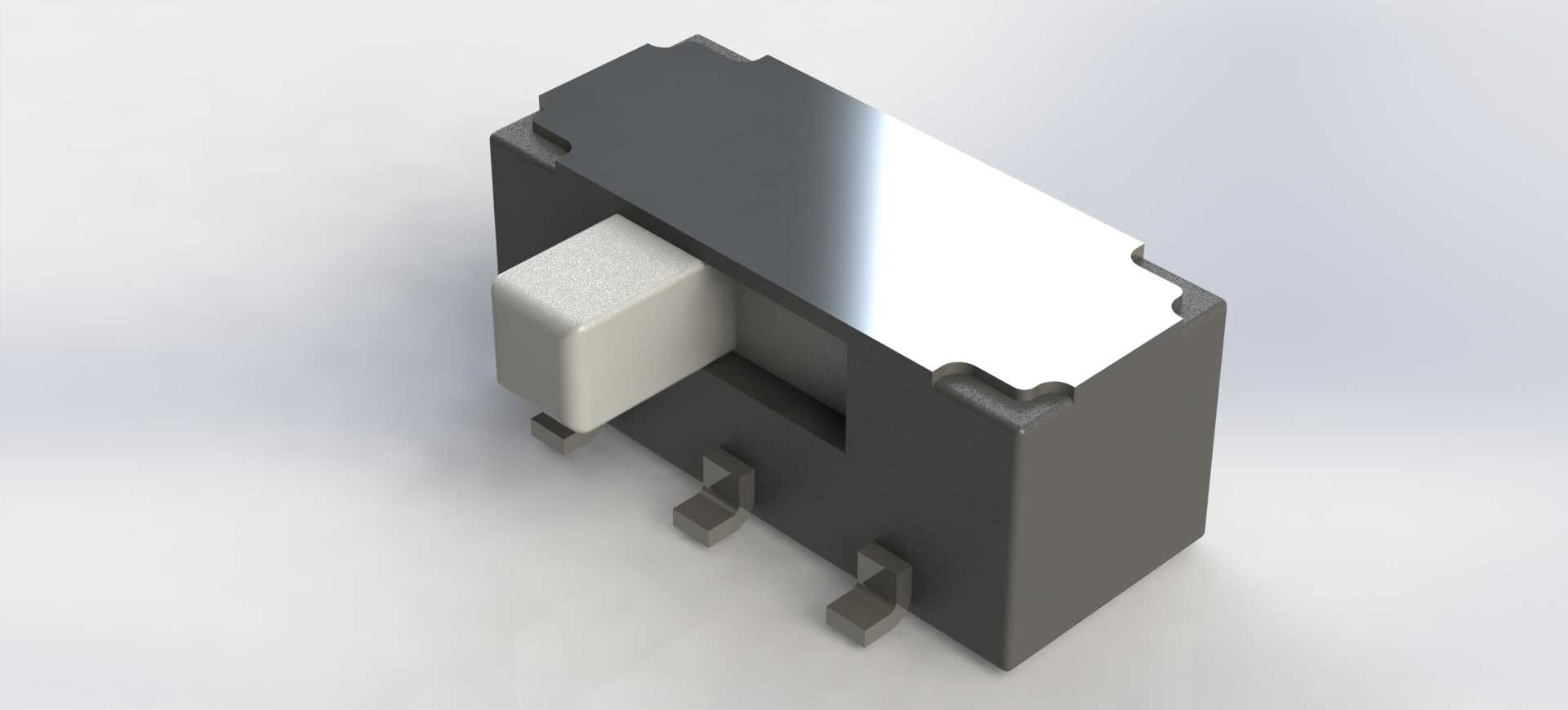

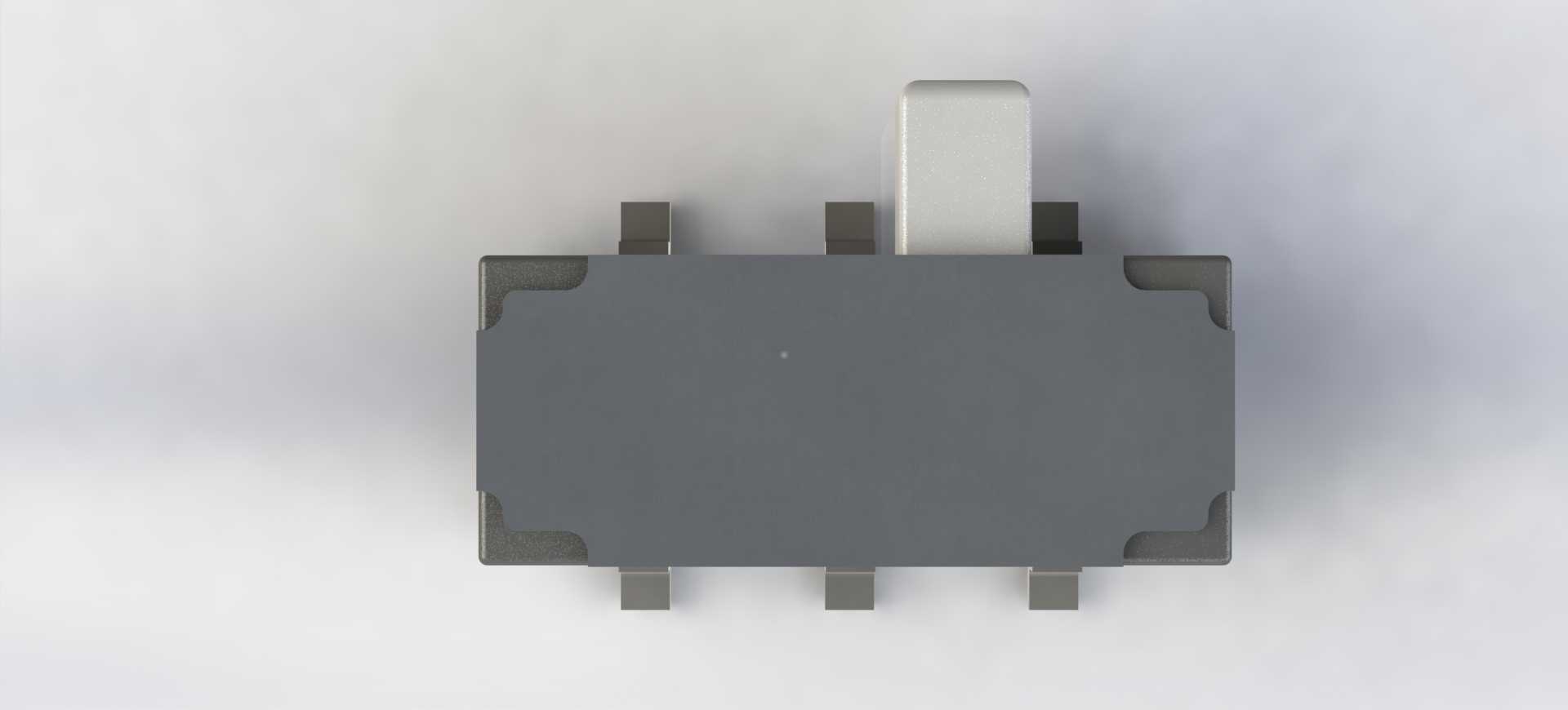

设计这类开关的三维数模时，首先要还原实际产品的操作触感特性，滑动拨块的行程、触发阻尼都要和实物一致，拨块的突出高度要考虑整机外壳的按键开孔位置，避免装配后出现拨块卡滞、触发不到位的问题。开关本体的外壳采用耐高温工程塑料构型，数模里还原了外壳的卡扣装配结构，能清晰看到内部腔体的预留空间，方便结构工程师在做整机干涉检查时，准确评估开关周边的器件排布距离，避免和周边的贴片电容、电阻或者结构筋位产生空间冲突。

从功能特性上看，这款瞬时滑动开关具备触觉反馈结构，滑动到触发位置时会有清晰的段落触感，能让操作人员明确感知切换动作是否到位，不会出现误触发或者触发无反馈的情况。开关的本体高度、横向尺寸都做了紧凑化设计，适合用在厚度受限的便携设备内部，比如手持检测仪器、小型无线通讯模块、可外接扩展的便携采集终端里，作为功能模式切换、信号通路选通的操作元件。在做整机结构设计时，导入这个数模可以直接完成PCB布局的占位评估，同时能模拟拨块的全行程动作，检查拨块活动范围内是否有结构件干涉，提前规避装配后按键卡滞的问题，不需要反复打样验证开关的安装空间，能有效缩短产品的开发周期。开关的底部定位凸台结构也在数模里做了准确还原，这个凸台可以在SMT贴装时辅助定位，同时在插件过波峰焊或者回流焊时，能让开关本体和PCB表面保持固定间隙，避免焊锡溢入开关内部影响触点导通可靠性。
