航模动力配电双UBEC集成模块

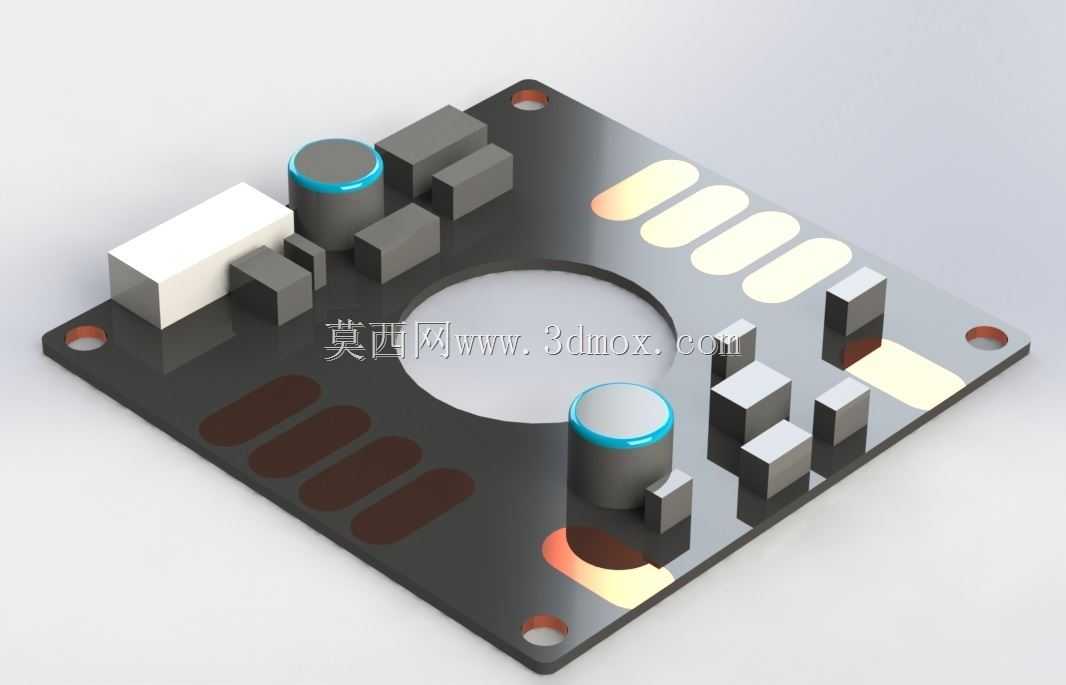

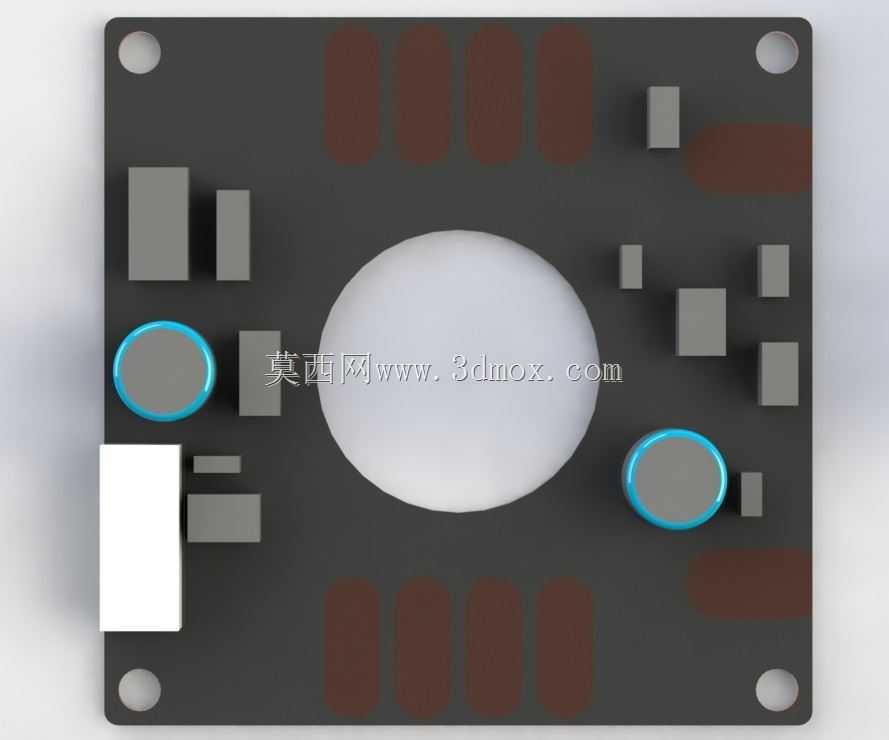

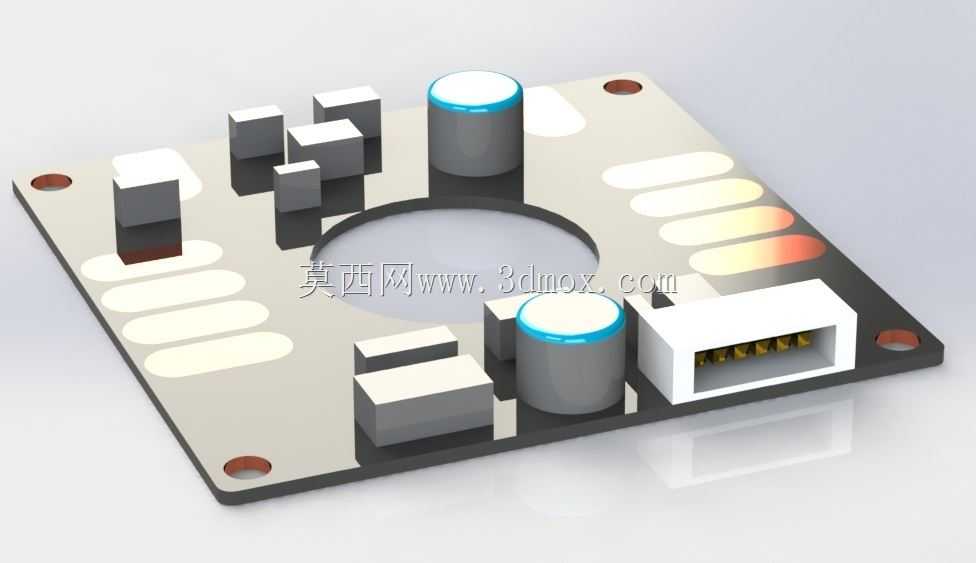

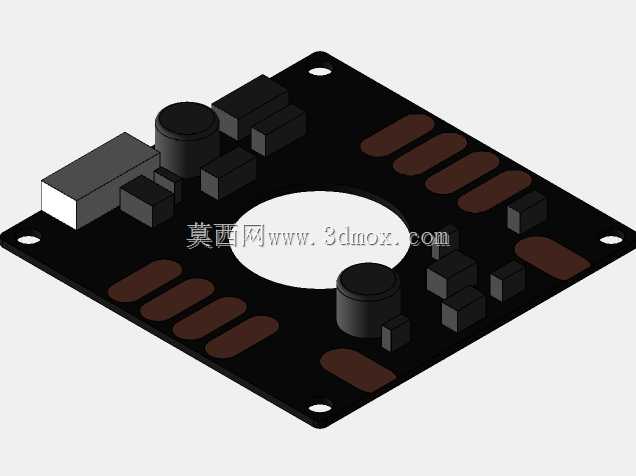

在航模动力系统的搭建过程中，供电链路的可靠性直接决定整套飞控系统与动力单元的运行稳定性，这款集成式配电模块正是针对大电流航模应用场景设计的核心供电部件，整合了主功率配电、双路UBEC稳压输出的功能，替代传统分散式接线的配电方案，减少飞控舱内的接线节点，降低线路虚接、干扰带来的飞行故障风险。从实际使用场景来看，该模块主要适配120A持续电流的动力系统，可承载多组大电流电调的并联供电需求，主配电回路采用大截面覆铜设计，板载的功率焊盘预留了足够的焊接面积，能够适配10AWG以上的动力线材，满足大油门工况下的电流承载需求，避免线路压降过大导致的动力输出疲软问题。双路UBEC输出分别对应不同的供电需求，一路可给飞控、接收机等核心控制单元提供稳定的低纹波供电，另一路可给舵机、图传等外设供电，两路输出物理隔离，减少不同负载之间的电源串扰，避免舵机大负载动作时拉低电压导致飞控重启的问题。从设计思路上看，整块板采用对称式布局，中心预留的圆形避让位可适配飞控安装栈的堆叠需求，板体四角的安装孔位匹配标准飞控安装孔距，可直接叠装在飞控下方，充分利用飞控栈的安装空间，减少舱内空间占用。板载的电解电容布置在功率输入回路侧，靠近焊盘位置，能够有效滤除动力回路的电压尖峰，吸收电调换向时产生的纹波，提升供电稳定性；功率MOS与整流器件布置在板体边缘的开窗区域，利用飞行时的气流直接散热，无需额外加装散热片即可满足持续大电流工况下的温升要求。安装边界方面，板体整体为方形结构，厚度控制在元器件最高高度范围内，板边无突出的接插件，所有接线均采用焊盘直焊方式，安装时不会与周边的机架结构产生干涉，适配主流的穿越机、固定翼航模的飞控舱安装尺寸。在实际选型使用时，需要注意主电源输入的极性标识，板载的防反接保护可避免误接正负极导致的板件烧毁，两路UBEC的输出电压可根据外设需求选择对应规格，接线时需将功率回路与信号回路的走线分开布置，进一步降低电源干扰对控制信号的影响。这类集成式配电模块相比传统的分立式配电板，省去了额外的UBEC模块安装与接线工作，整套供电链路的重量更轻，对于对重量敏感的航模场景来说，能够有效降低整机起飞重量，提升动力冗余度。
