四旋翼25A四合一无刷电调结构设计

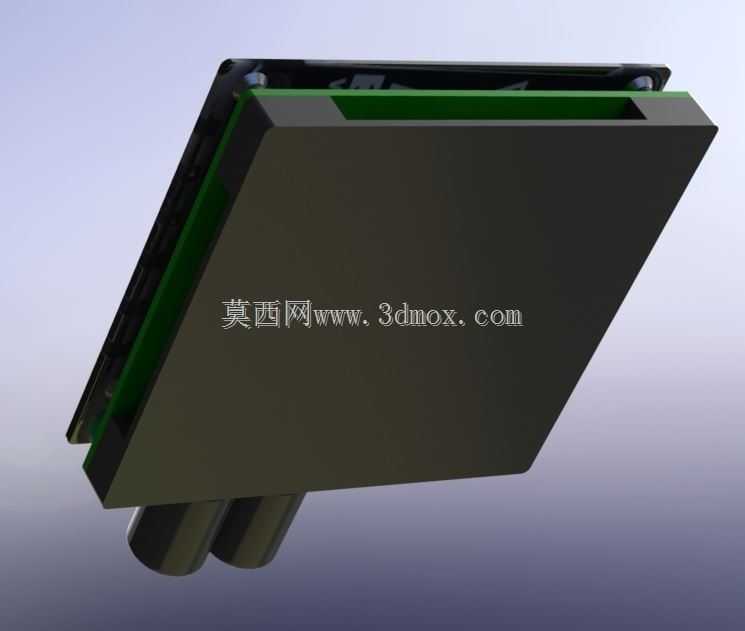

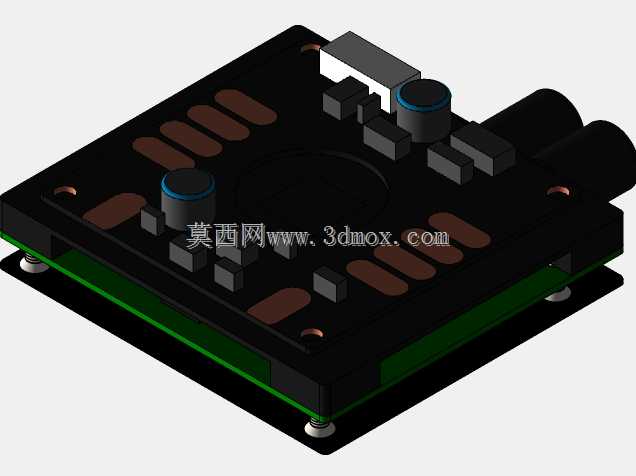

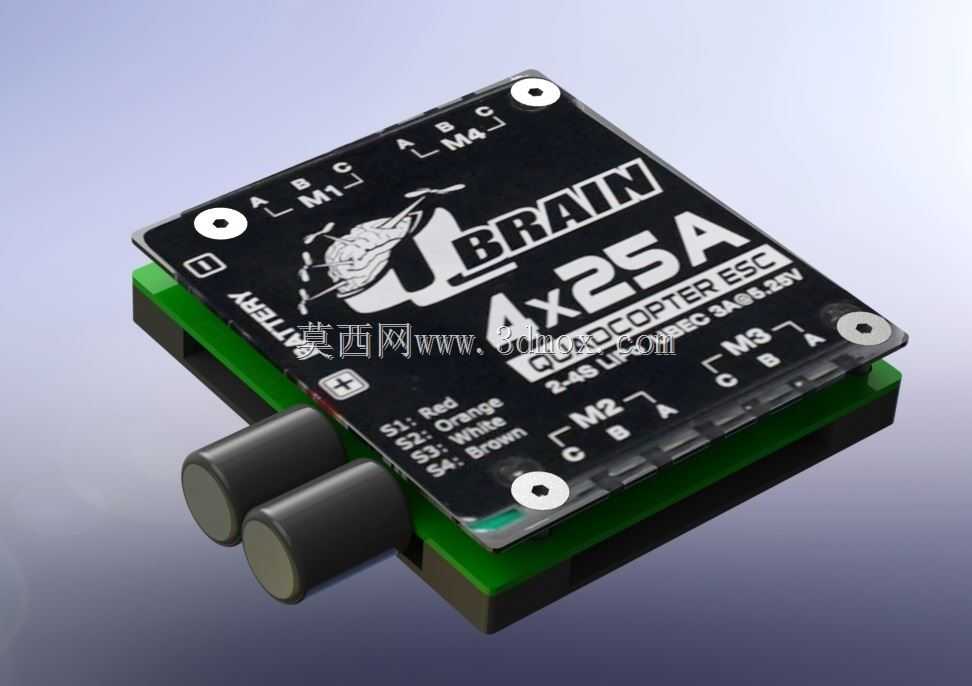

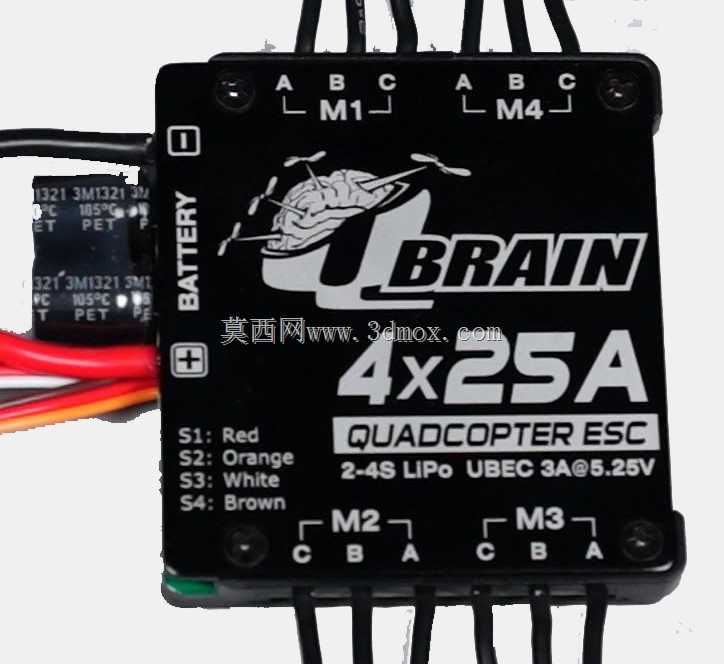

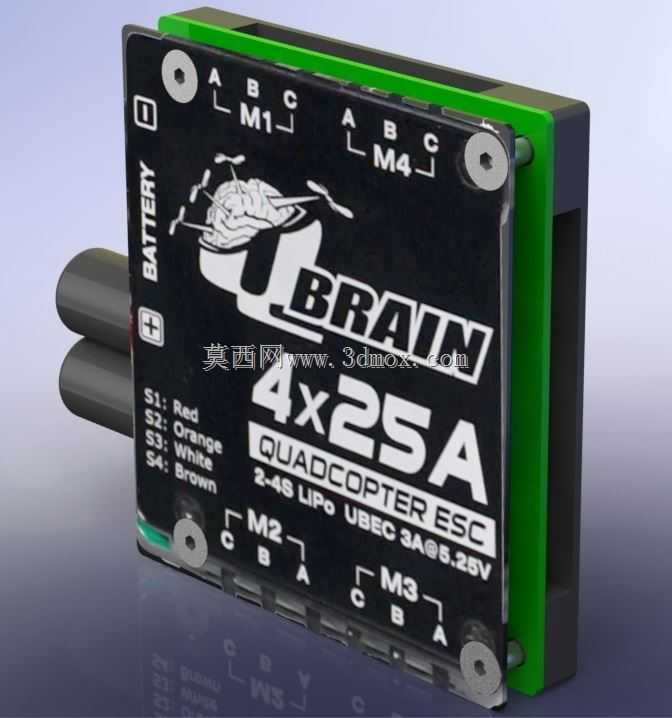

这款四合一无刷电调主要面向小型多旋翼飞行器的动力系统集成场景，替代传统分立式电调的分散布局方案，解决多旋翼机身内部布线杂乱、动力单元重量冗余的实际问题，适配2-4S锂聚合物供电的消费级、入门级行业应用四旋翼机型，可同时为四个无刷电机提供独立的调速驱动输出。从实际使用场景来看，这类集成电调多用于轴距250至450mm区间的四旋翼飞行器，无论是航拍娱乐机型、小型教学实训无人机，还是轻量级作业巡检机型，都能通过单块集成板完成四路动力输出的信号转换与功率驱动，减少机身上的接插件数量，降低飞行过程中因接头松动、线路干涉引发的动力故障概率。产品功能上，单路持续输出电流可达25A，内置3A输出的开关式BEC单元，可直接为飞控板、接收机等机载低压电子部件提供稳定的5.25V供电，无需额外配置独立降压模块，简化机载供电链路的设计。设计思路上，采用层叠式结构布局，功率板与信号控制板做分层排布，功率器件贴装在导热基板侧，外侧预留散热接触面，可直接贴合机身碳板或加装散热片提升持续工作的热稳定性；接线端做分区标识，电池输入接口设置在板件侧边，四路电机输出接口按M1至M4的四旋翼常规机臂顺序排布在板件三个侧边，对应四旋翼X型或十字型的机臂安装位置，布线时可直接将对应机臂的电机线接至最近的输出端，减少线材弯折与长度冗余。安装边界方面，板件整体采用矩形结构，四角预留标准直径的安装固定孔，孔位间距匹配主流多旋翼飞塔的安装规格，可直接叠层安装在飞控板下方，也可独立固定在机身中心板的预留安装位，板件厚度控制在集成器件的最小安全距离范围内，边缘做绝缘处理，避免与机身碳板导电层接触引发短路；信号输入端采用标准排针接口，匹配主流飞控的电调信号输出协议，无需额外改接线即可完成装机适配。实际选型时，需要注意该电调的持续电流承载能力与电机、螺旋桨的匹配度，避免大负载工况下超出器件的热承载极限，安装时需在固定孔处加装绝缘垫圈，防止螺丝压接造成板件线路损伤，功率侧的接线需要做充分的焊锡浸润与热缩管绝缘处理，大电流工况下避免接线处接触电阻过大引发发热问题。
