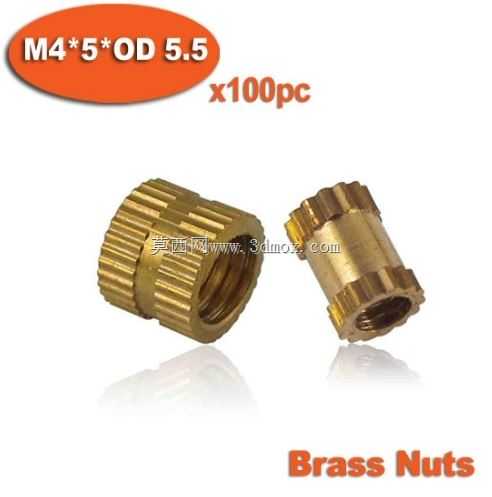

M4规格黄铜内嵌螺纹连接插件

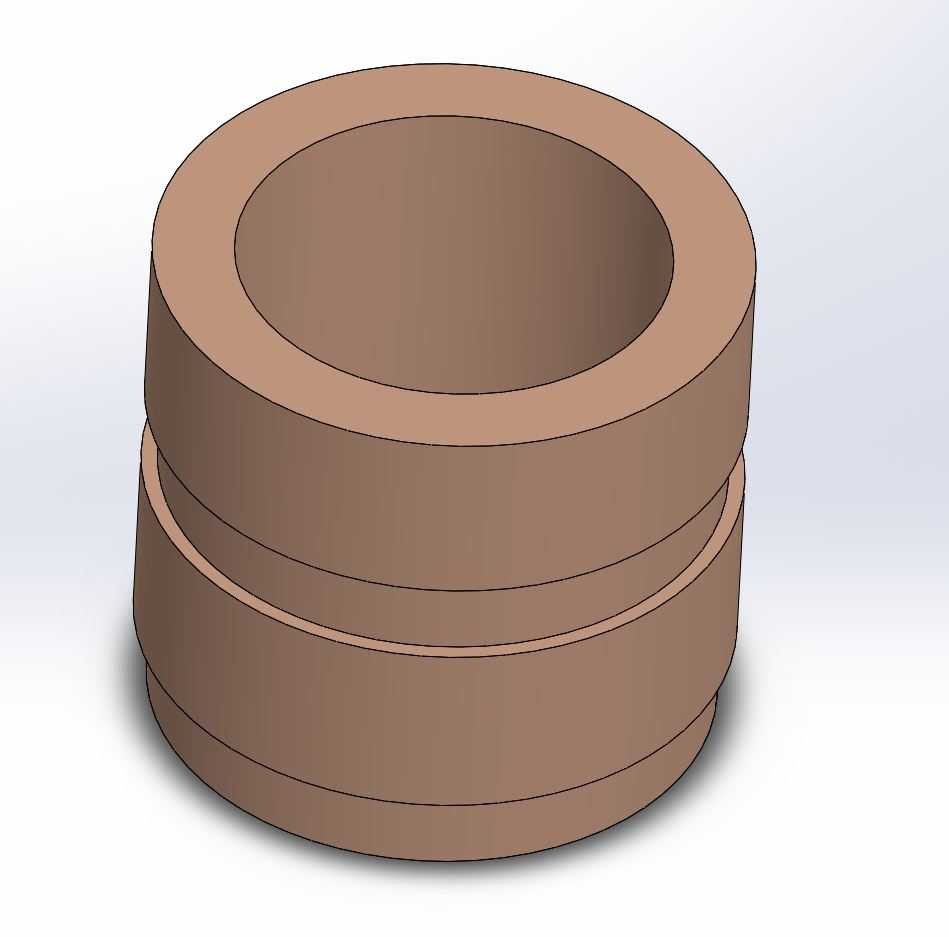

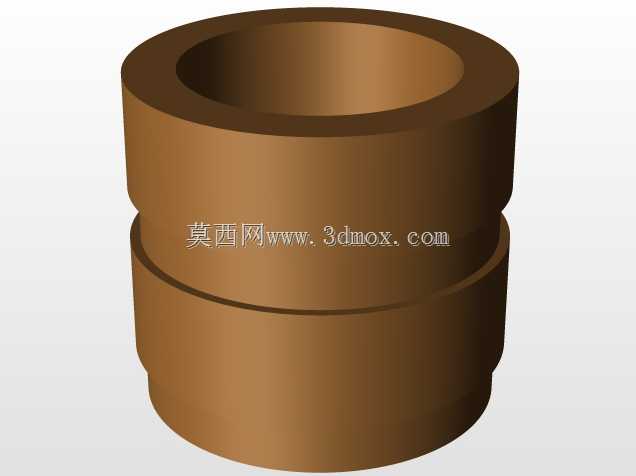

这类黄铜螺纹插件常被用在塑胶壳体、薄壁型材的装配环节，解决薄壁件直接攻牙易滑牙、反复拆装后螺纹失效的痛点，日常在消费电子外壳、小型设备面板、3D打印功能件的装配场景里出镜率极高。设计时优先选用黄铜作为基材，一方面是铜质材料自身的切削性能优异，加工内螺纹时能获得更规整的牙型，螺纹配合的公差更容易控制在合理区间，另一方面黄铜的抗锈蚀表现优于普通碳钢，在常规室内使用环境下不会因为锈蚀导致螺纹卡滞、连接件锈死的问题，同时铜质材质的延展性适中，压入安装孔时能和基材形成更紧密的贴合，不会因为硬度过高撑裂周边的基材结构。从结构上看，插件外壁设置了多道环形凹槽，这部分结构并非装饰作用，当插件被压入预制的安装孔后，环形凹槽会被基材的形变部分填充，相当于形成了多道环形的止退结构，能承受更大的轴向拉拔力，避免设备使用过程中因为震动、拉扯导致插件从安装孔内脱出。尺寸边界上，该插件适配M4规格的标准外螺纹连接件，自身轴向总长度控制在5.5mm，外径匹配5mm的预制安装孔，设计安装时需要在基材上预留对应直径的压装孔，孔深要略大于插件总长度，避免压装时插件顶到孔底导致装配不到位，同时要注意压装时的施力方向要和安装孔轴线保持重合，避免压偏导致插件外壁变形、内螺纹牙型受损。实际选型使用时，要注意匹配对应规格的螺丝拧入深度，螺丝拧入插件的深度要控制在螺纹直径的1.2到1.5倍区间，过浅会导致连接强度不足，过深则可能顶穿插件端部影响装配平整度。这类嵌件的压装可以采用冷压或者热压的方式，针对ABS、PLA这类熔点较低的塑胶基材，热压时控制好温度就能让塑胶缓慢流入外壁的环形槽内，获得比冷压更好的防转、防脱效果，针对金属薄壁件则多采用冷压压装，靠过盈配合加上环形槽的咬合实现固定。建模时要注意内螺纹的收尾段处理，不能把有效螺纹段直接做到插件端面，要预留出不完整螺纹的退刀距离，避免实际加工时出现螺纹烂牙的问题，同时外壁的环形槽边缘要做微小的倒角处理，压装时能起到导向作用，减少压装过程中的切削阻力，降低基材被撑裂的风险。
