HKPilot32自动驾驶车载32位控制装置结构

该控制装置主要面向小型无人载具的运动控制场景，既适配四轮无人车的底盘控制需求，也可兼容小型无人直升机、多旋翼航模的飞行控制逻辑，是载具姿态解算、动力输出调控的核心硬件载体。从实际使用场景来看，这类控制板需要承载主控芯片、惯性测量单元、电源管理模块以及多组外接通讯接口，因此结构设计首先要满足内部元器件的排布空间要求，同时兼顾接插件的插拔操作空间，避免安装后出现接口干涉无法接线的问题。

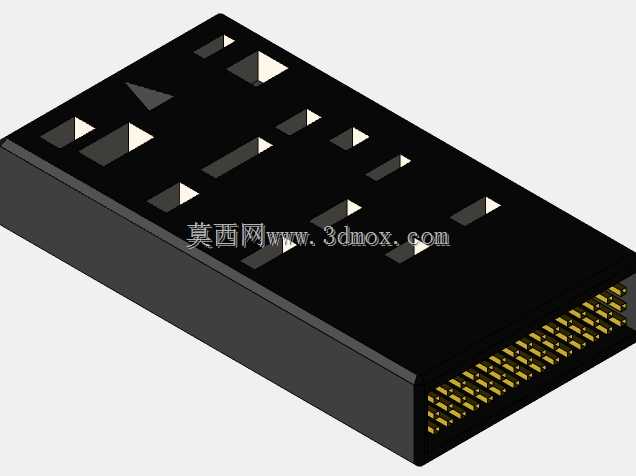

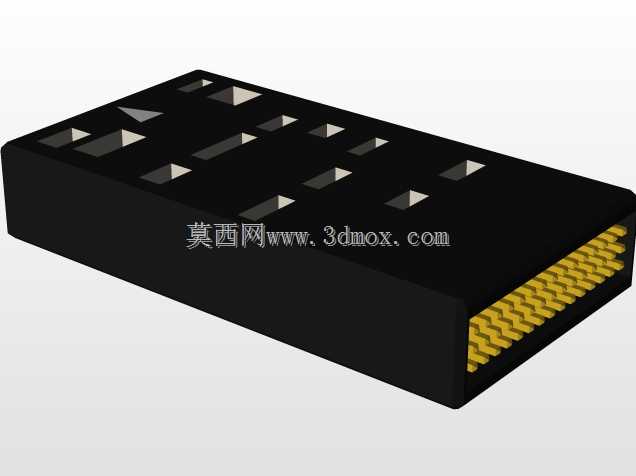

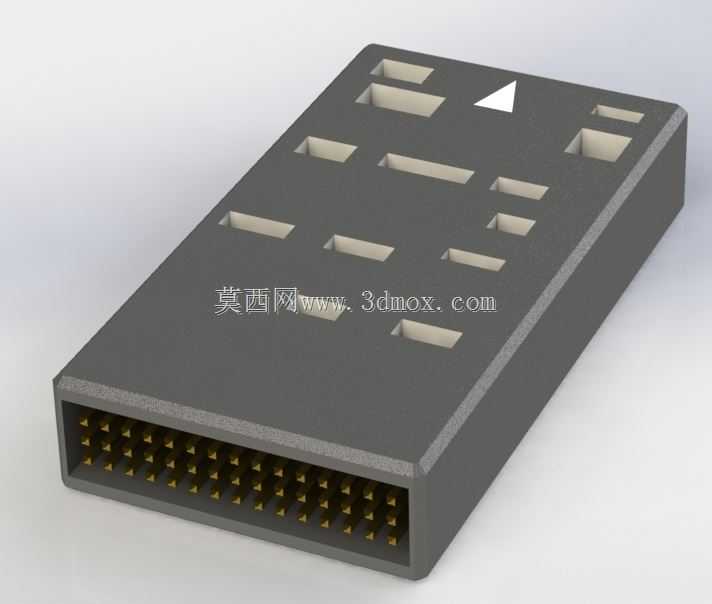

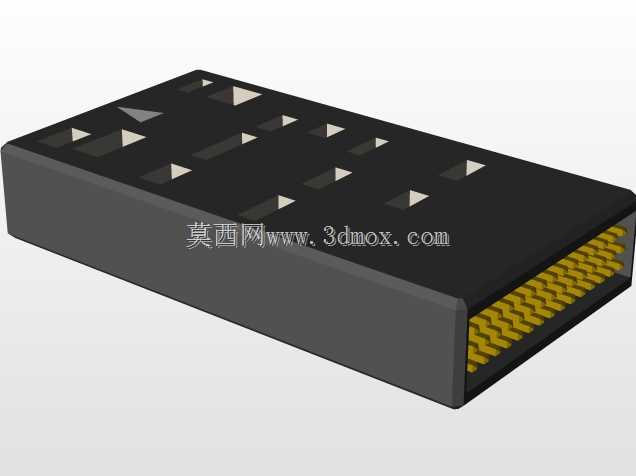

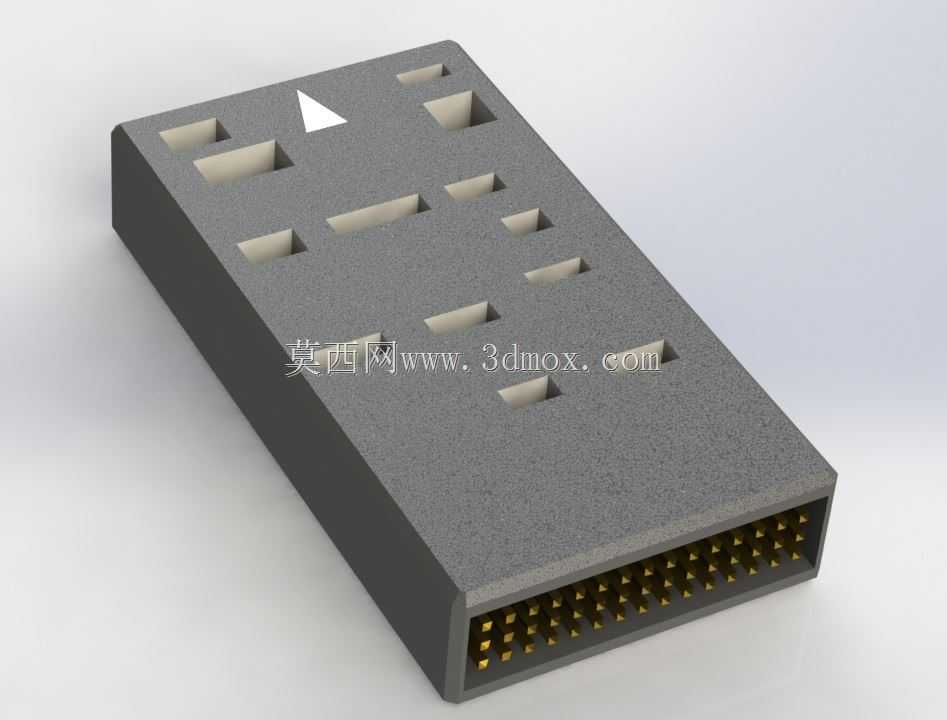

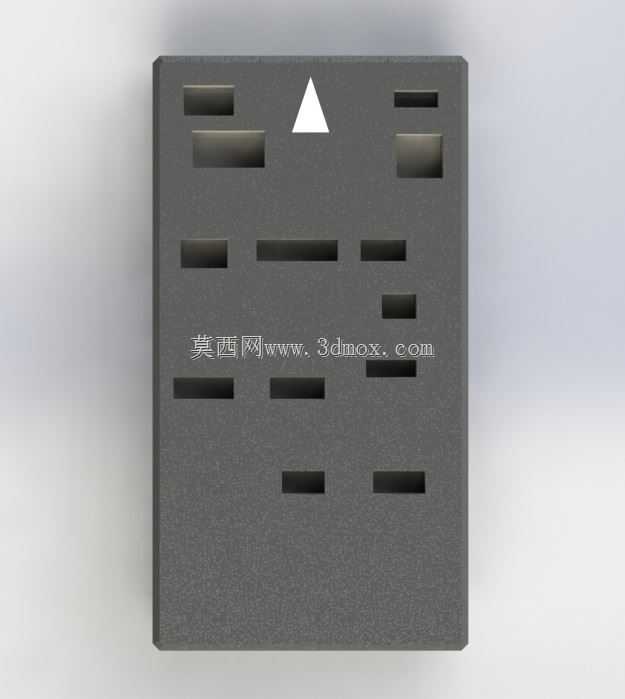

外形上采用长方体壳体结构，壳体顶面预留多组不同规格的开槽，对应内部模块的指示灯、校准按键以及扩展接口的对位标识，其中三角标识为安装方向基准，可避免装配时出现方向颠倒的问题，降低现场安装的出错概率。壳体一端设置高密度排针接口，排针采用双排排布，引脚间距符合通用航模接插件标准，可直接适配市面上主流的载具线束接口，无需额外制作转接线束。排针外侧的壳体边缘做了加厚处理，可承受反复插拔带来的应力，避免长期使用后接口处壳体开裂。

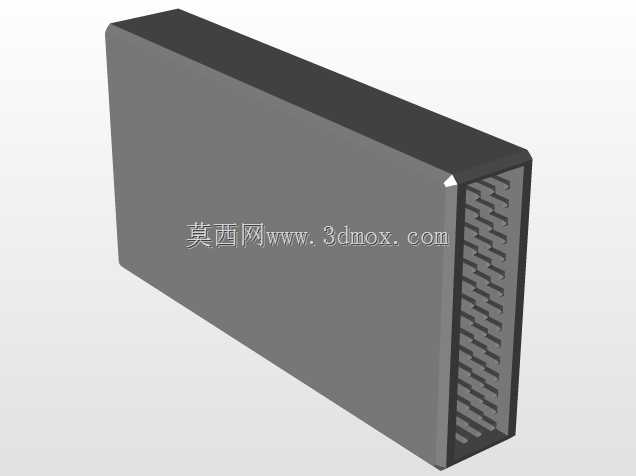

设计思路上优先考虑安装兼容性，壳体的长宽尺寸匹配主流载具控制舱的通用安装位，底部预留的固定孔位间距符合航模设备的通用安装标准，可直接通过铜柱固定在载具的设备安装板上，不需要额外打孔适配。壳体侧面做了微小的倒角处理，既可以减少安装时的锐角刮擦，也能在控制舱空间紧凑时避免与周边线束、其他设备出现硬干涉。顶面的开槽位置经过精准对位，每个开槽正对应下方板卡上的功能元件，既可以让指示灯的光线顺利透出，也能在不拆开壳体的情况下完成按键校准操作，减少户外调试时的拆装步骤。

从安装边界来看，壳体的整体厚度控制在较低水平，可适配厚度有限的狭长设备舱，排针突出壳体端面的长度经过核算，插上线束后不会超出载具外壳的预留开口，保证整体外观的平整性。壳体表面做哑光处理，可减少户外强光下的反光，避免调试时观察指示灯出现眩光问题。内部的限位筋位与PCB板的轮廓完全匹配，装配时板卡可直接卡入壳体内，不需要额外打胶固定，既能提升装配效率，也能在设备受到振动时避免板卡移位，保障载具在颠簸路面、飞行振动环境下的连接可靠性。
