代理式气动输送设备三维结构设计

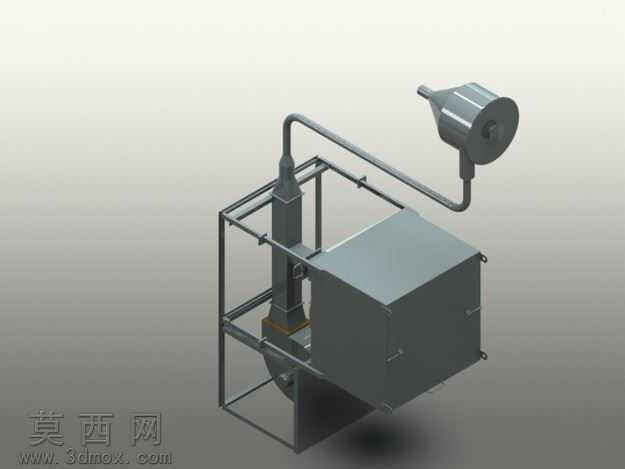

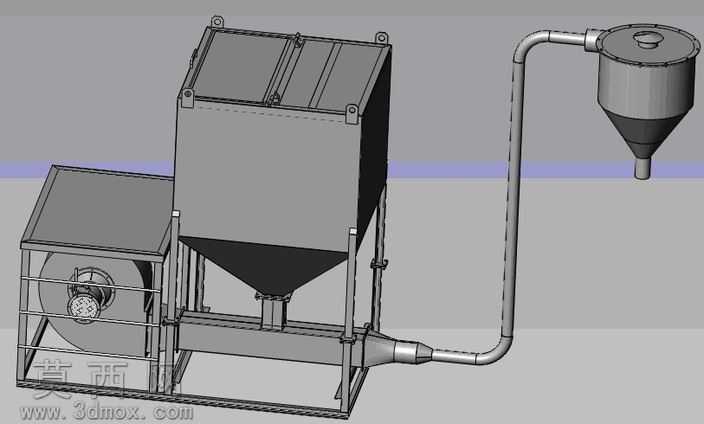

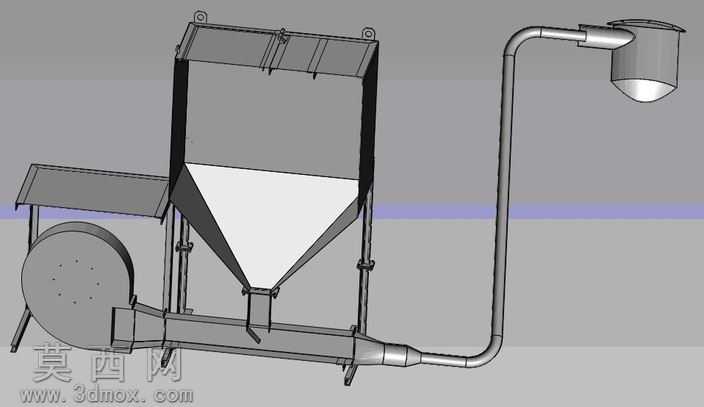

本作品为代理式气动输送设备的三维数字化模型，整体采用参数化建模方式完成全结构搭建，建模过程中严格遵循气动输送系统的工程设计逻辑，对各功能模块的装配关系、尺寸配合进行了精准还原，可直接用于结构验证、方案展示与工程参考。模型整体分为动力单元、储料进料单元、输送管路单元、气固分离单元四个核心模块，各模块间的连接结构、密封配合位置均做了精细化建模处理，未省略关键装配细节。动力单元采用侧置式离心风机结构，外部设置防护框架，风机的叶轮、壳体、进出风口结构均完整还原，框架采用标准型材搭建的支撑结构，预留了与主机架的安装定位孔位，保证动力模块安装的稳定性。储料进料单元采用上方下锥的料仓结构，料仓顶部设置可开合的进料盖板与吊装吊耳，方便物料装填与设备吊装转运，锥斗底部连接水平输送的供料装置，可将料仓内储存的物料稳定送入气流通道，避免物料架桥、堵塞问题。输送管路采用圆滑过渡的弯管结构，减少物料输送过程中的阻力与管路磨损，管路连接位置均设置法兰对接结构，还原了实际工程中的管路安装方式。末端的气固分离单元采用旋风分离结构，锥底设置出料口，顶部设置排气接口，可实现输送气流与物料的高效分离。模型渲染阶段采用哑光金属材质模拟设备的碳钢焊接机身，对管路、料仓、分离罐的不同壁厚做了材质区分，机架部分采用深灰色金属质感，突出设备的工业属性，整体渲染效果清晰展现各部件的结构层次与装配关系。设计过程中充分考虑了气动输送的气流走向，将动力单元布置于设备侧方，料仓出料位置正对气流加速段，保证物料可以被气流稳定携带进入输送管路，末端旋风分离器的锥角设计符合气固分离的流场要求，可有效降低物料带出率，整体结构紧凑，占地面积小，适用于小流量粉体、颗粒物料的密闭式输送作业场景，模型各部件均可独立编辑，支持后续的参数调整与结构优化。
