家禽屠宰吊挂输送线三维结构设计

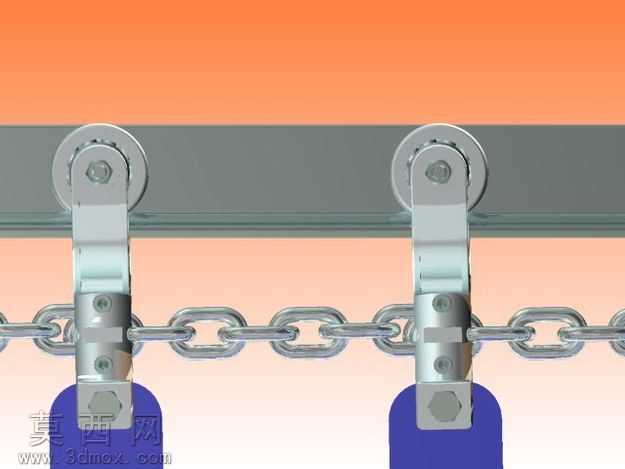

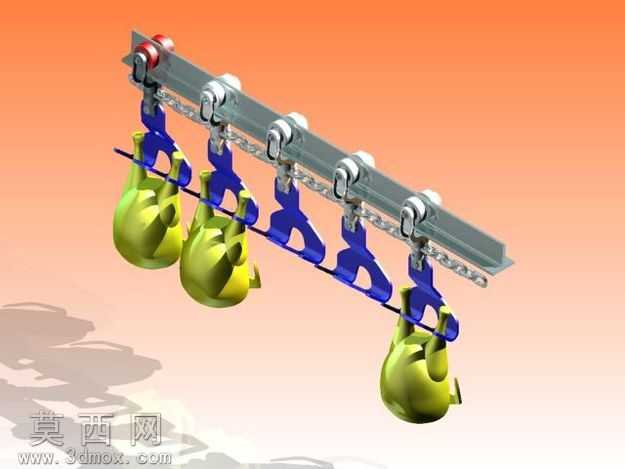

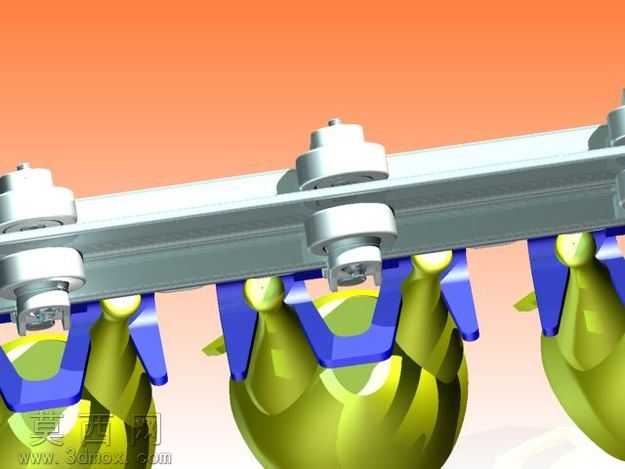

本模型为家禽屠宰加工环节使用的吊挂式输送系统，采用三维建模软件完成全参数化结构搭建，所有零部件均按照实际生产场景的尺寸比例进行1:1还原，建模过程中对装配干涉进行了反复校验，确保各运动部件的运动路径无冲突。模型主体包含架空式输送轨道、带滚轮的滑动吊座、传动链条、专用家禽挂架四个核心部分，轨道采用标准工业导轨截面设计，滑动吊座内嵌滚轮结构，可沿轨道实现低阻力滑动，吊座之间通过等距排布的传动链条进行连接，保证吊挂工位间距统一，适配流水线连续作业的节拍要求。挂架部分采用仿生卡位设计，蓝色的专用挂具设置有对称的卡位结构，可稳定卡合家禽的躯体部位，挂具与吊座之间采用铰接连接方式，在输送过程中可保持吊挂姿态稳定，避免物料晃动脱落。渲染阶段采用了写实材质方案，金属轨道、链条、吊座部分赋予了磨砂金属材质，还原工业金属的哑光质感与细微的表面纹理，挂架部分采用蓝色工程塑料材质，模拟食品级工装的材质特性，吊挂的家禽模型赋予了淡黄色的仿真表皮材质，搭配暖橙色渐变背景，清晰呈现设备的应用场景与工作状态。设计思路围绕家禽屠宰流水线的连续输送需求展开，重点优化了吊座的滑动顺畅度与挂具的夹持稳定性，轨道采用直线型布置，可根据实际厂房布局进行延伸拓展，吊座与链条的连接结构采用快拆式设计，方便日常维护与部件更换，挂具的卡位尺寸经过反复调整，可适配不同规格的家禽吊挂需求，整套模型结构完整，装配关系清晰，可直接用于屠宰输送设备的方案展示、结构优化参考以及相关教学演示场景，能够直观展现吊挂输送系统的工作原理与结构细节。
