空客机载微型直流驱动离心泵结构设计

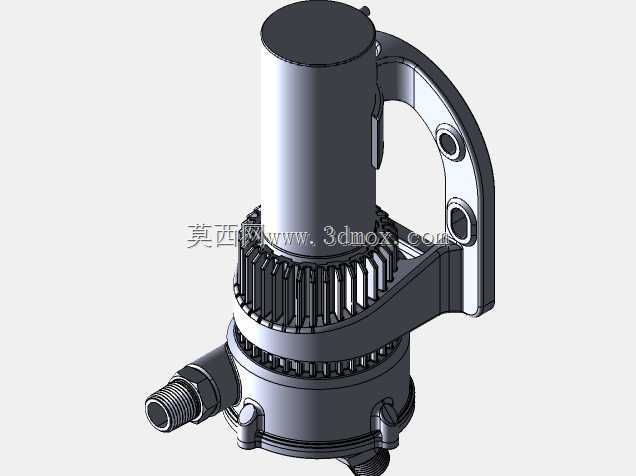

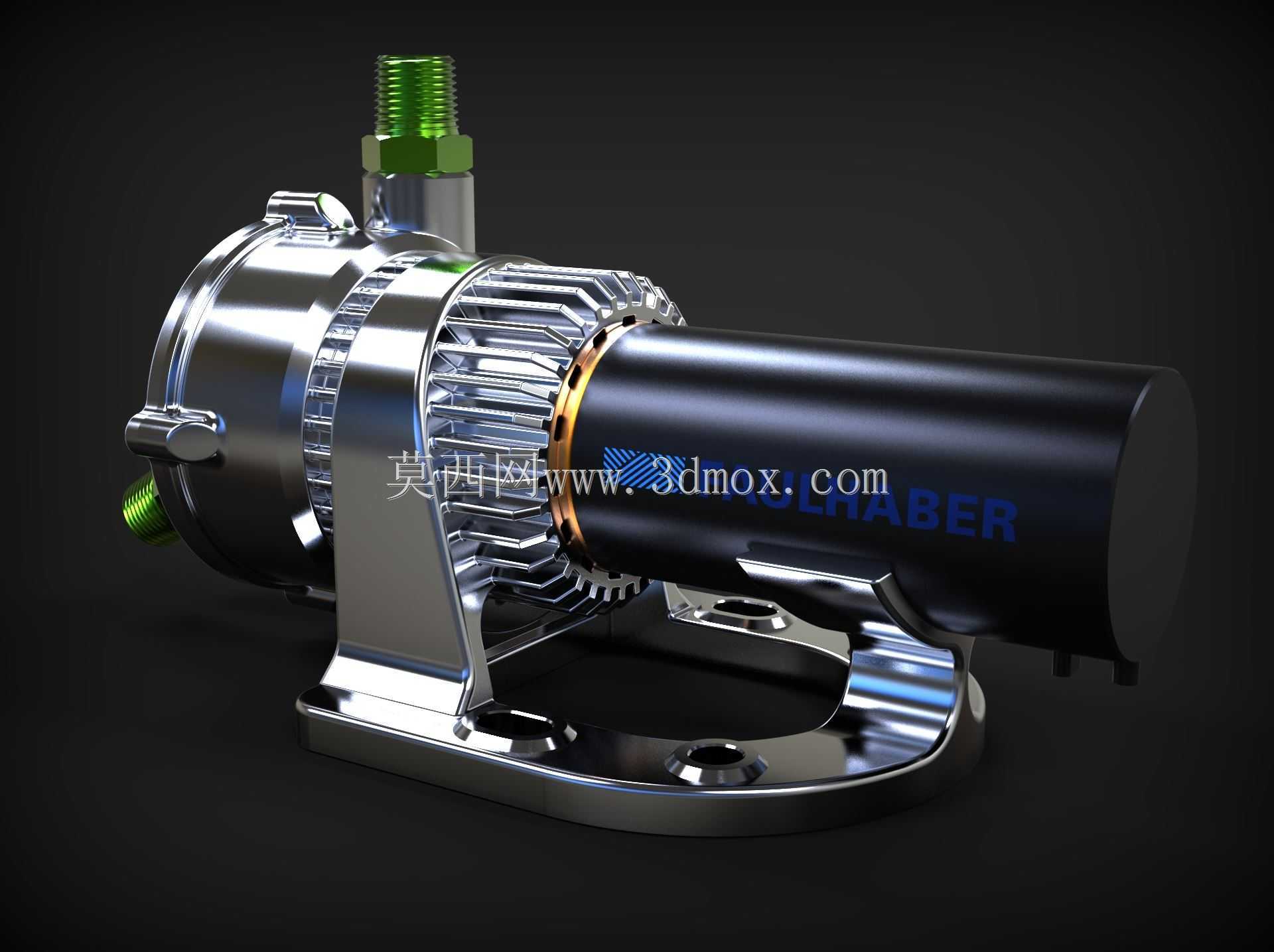

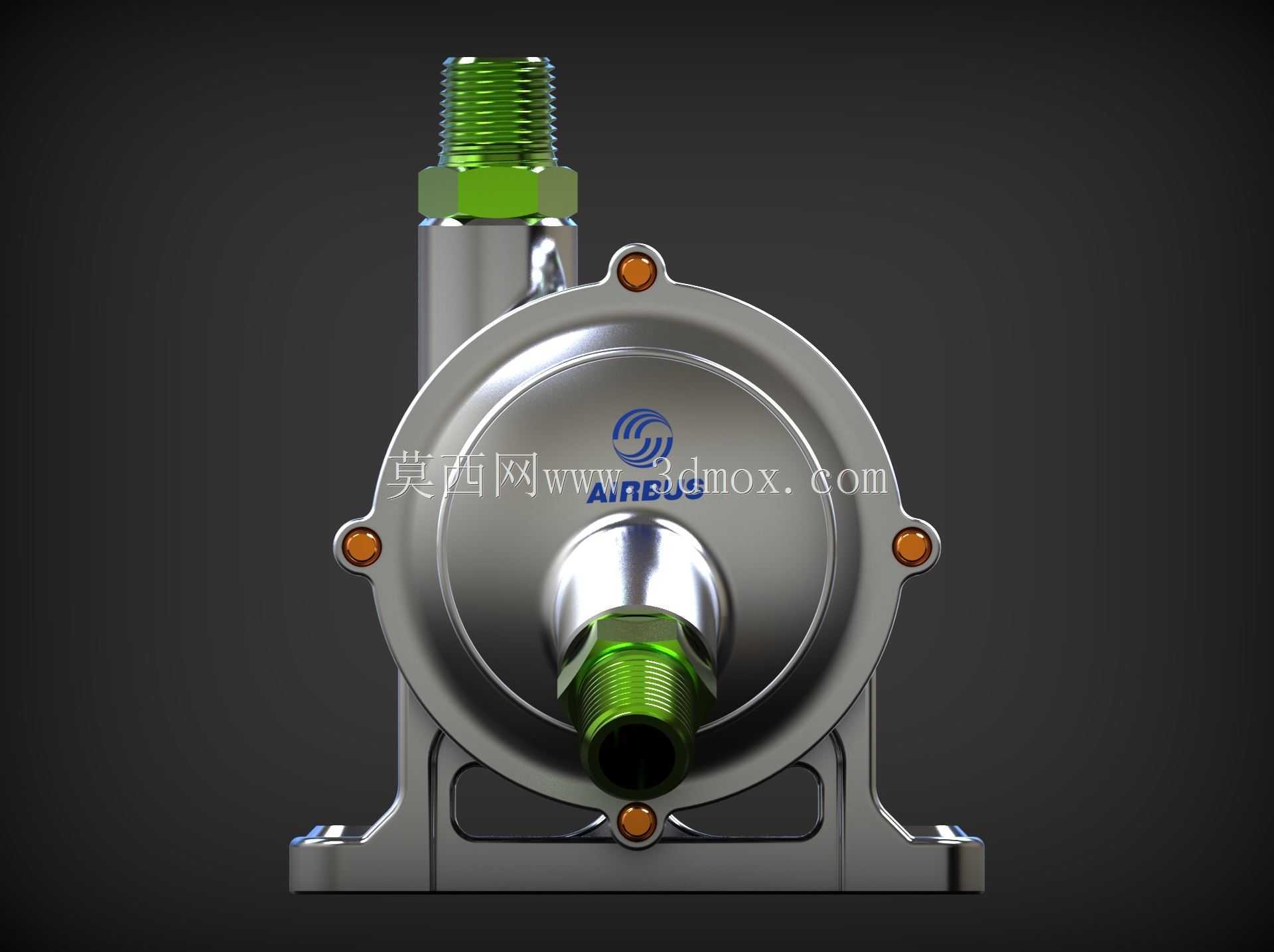

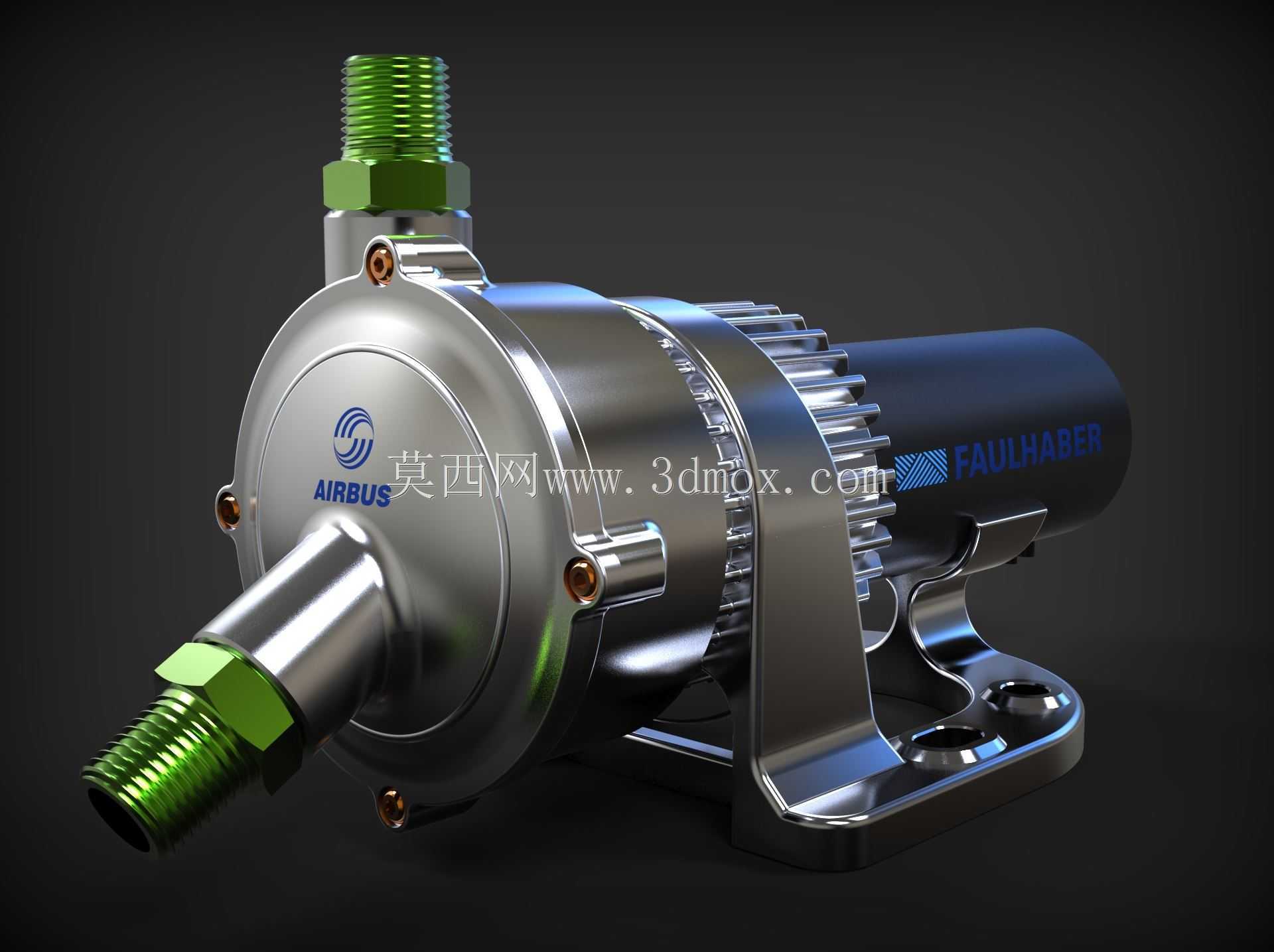

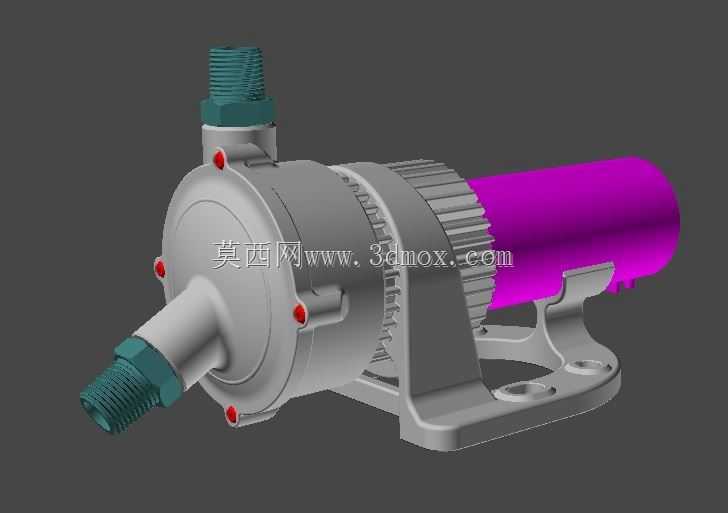

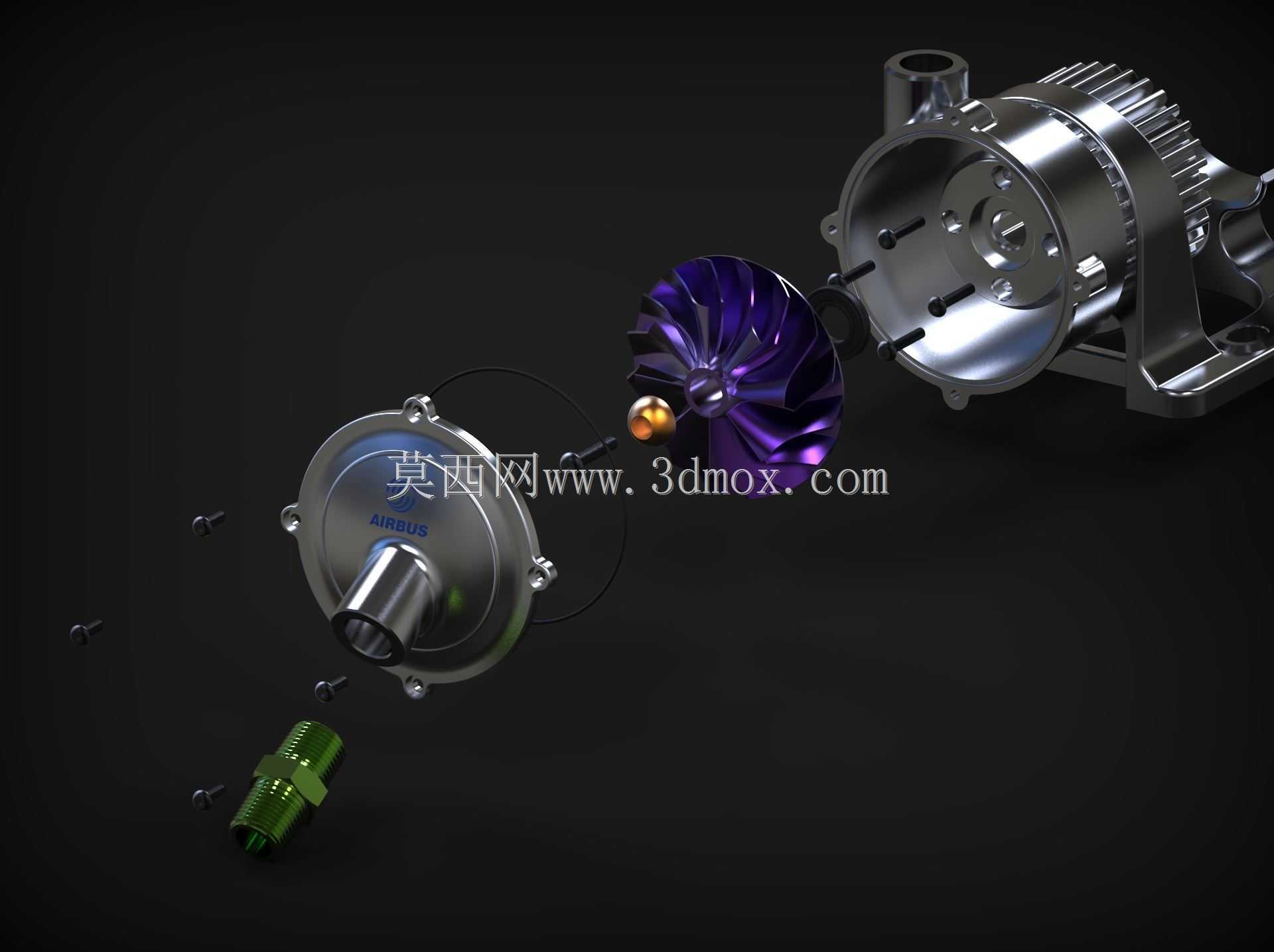

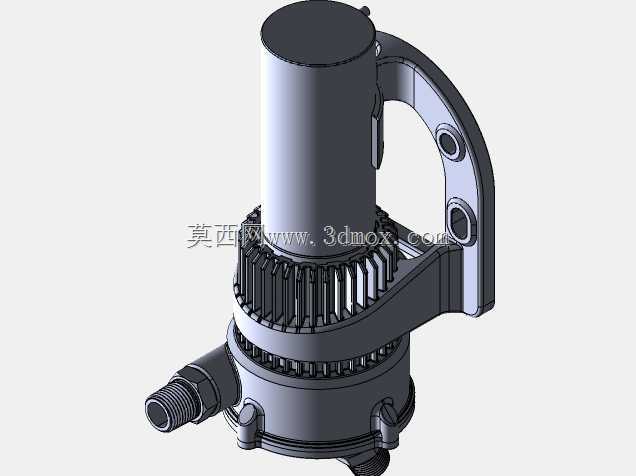

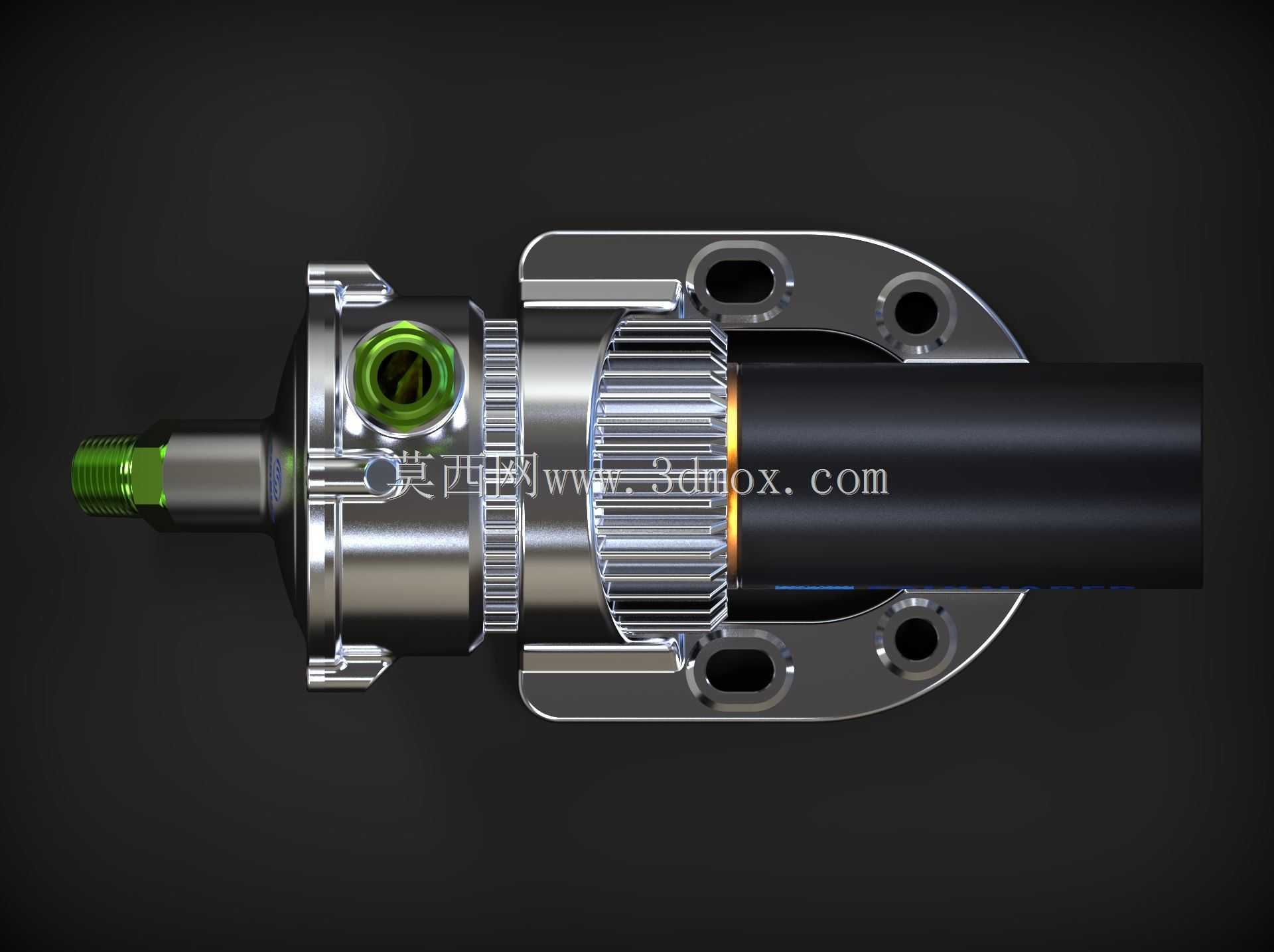

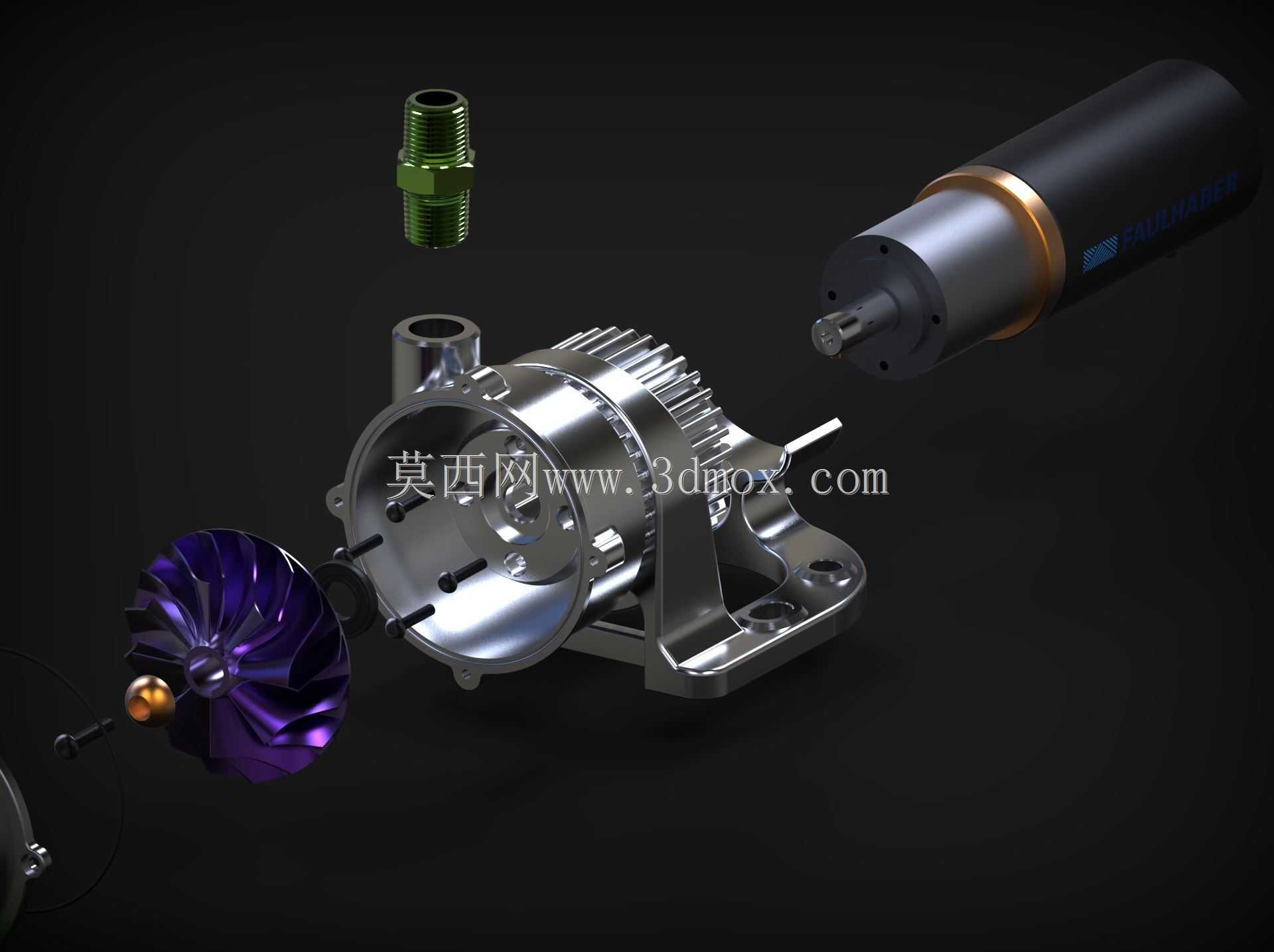

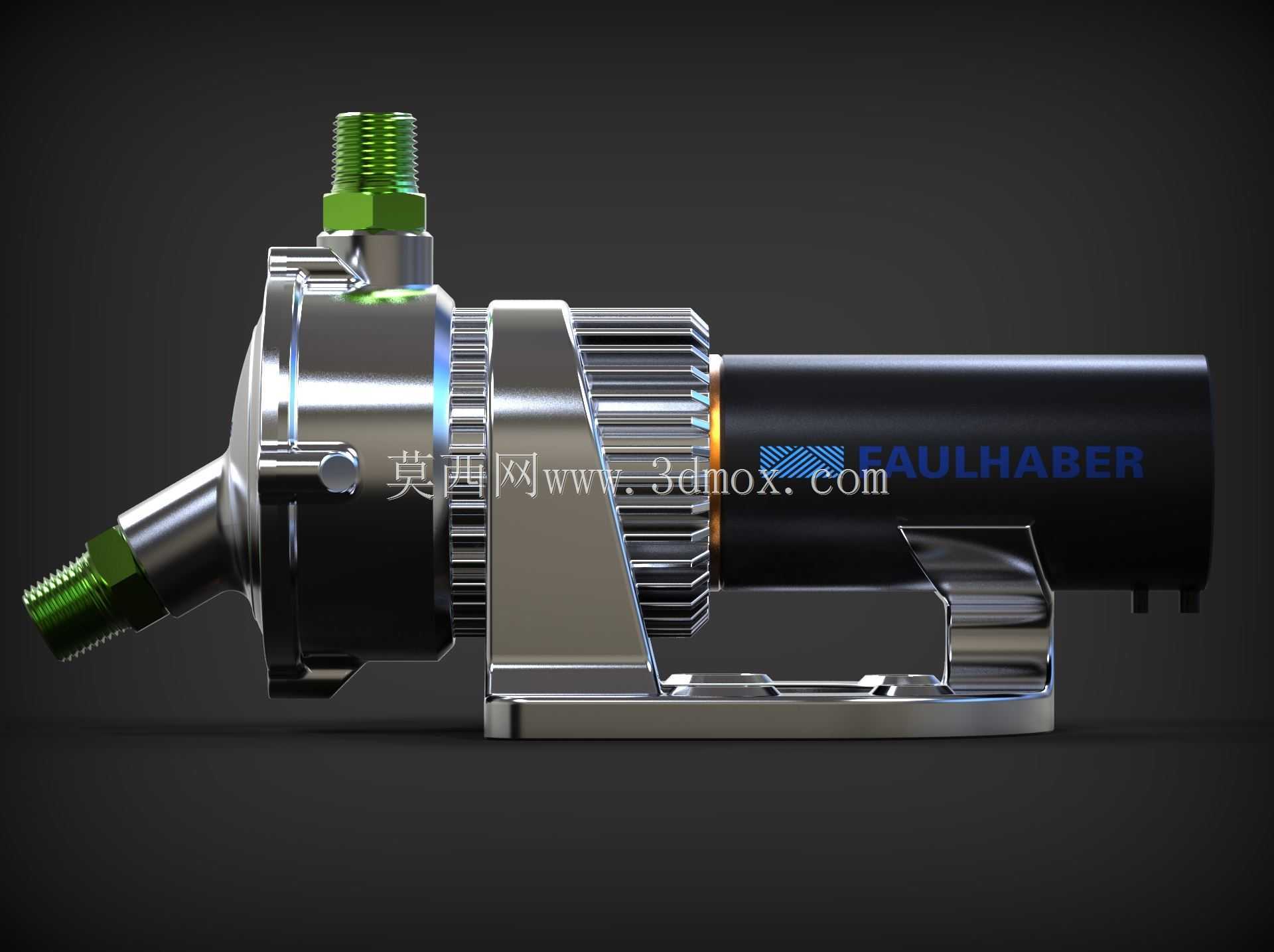

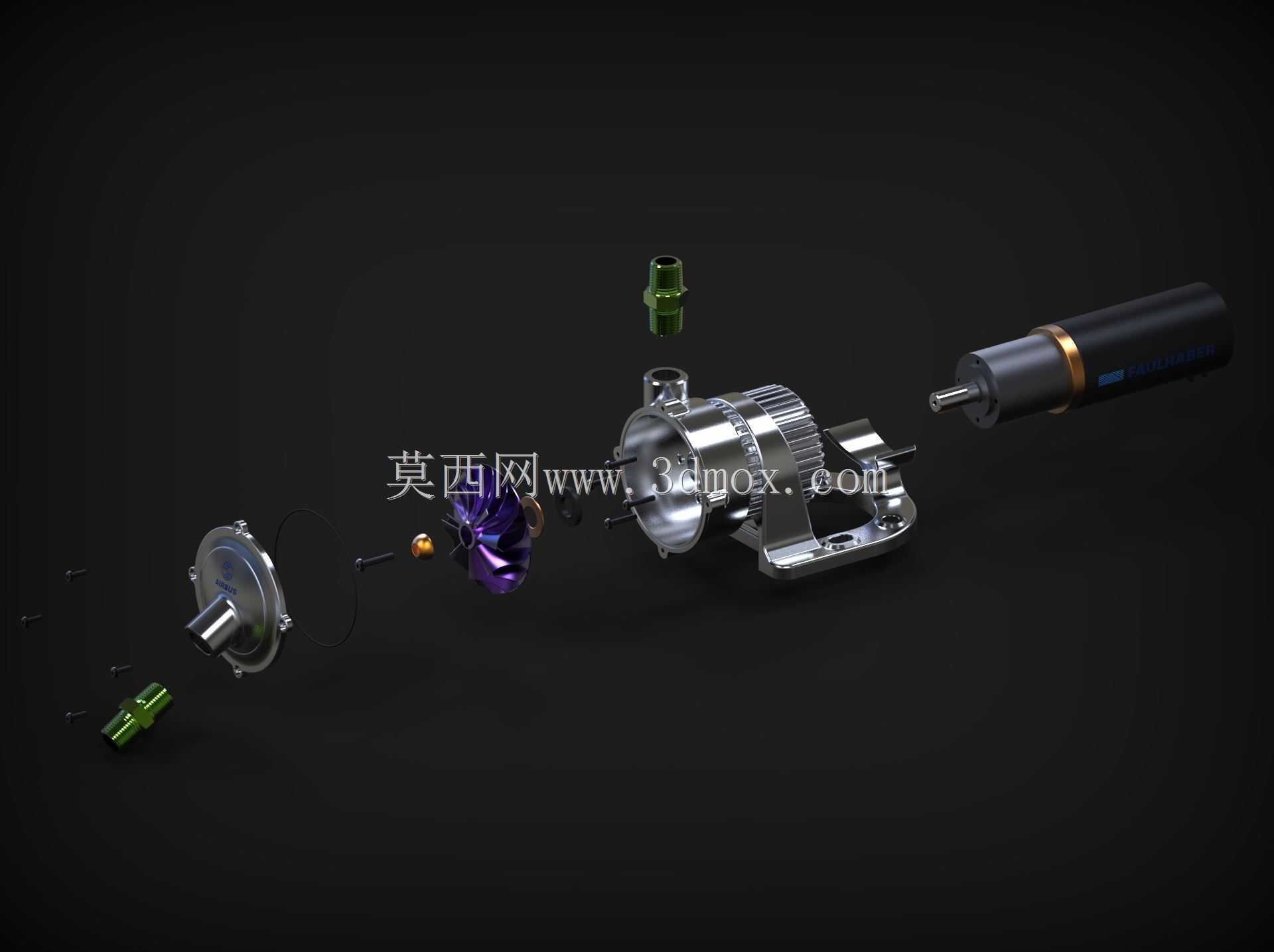

这款微型离心泵主要面向民用航空器机载流体输送场景设计，可适配空中客车机型的机载冷却液循环、净水输送等低压流体输送工况，能够在机舱有限安装空间、持续振动的机载环境下稳定完成流体增压输送作业，满足航空机载设备对部件轻量化、高可靠性、低运行噪音的严苛要求，可在航空器巡航阶段的变工况、变气压环境下保持稳定的输出流量与压力，避免流体输送中断影响机载系统正常运行。从功能特性来看，该泵采用无刷直流直驱结构，泵体与驱动电机高度集成，取消了传统离心泵的联轴器传动结构，大幅缩短了整机轴向尺寸，同时减少了传动环节的功率损耗与故障点，泵腔采用离心式叶轮结构，流体从轴向入口进入叶轮腔后，通过高速旋转的叶轮获得动能，再经泵腔流道转换为压力能从侧部出口输出，能够实现小流量下的稳定流体增压，适配机载系统小流量、连续运行的输送需求。在设计思路上，整体采用一体化集成设计逻辑，泵头部分选用耐腐蚀金属材质打造，可适配航空场景下的冷却液、净化水等不同输送介质，避免长期使用出现锈蚀、介质渗漏问题；电机外壳设置散热鳍片结构，能够在机载密闭安装环境下通过金属壳体快速散出电机运行产生的热量，避免持续运行出现过热故障；底部设置一体式安装支架，支架上预留两个标准安装孔位，可通过螺栓直接固定在机载设备安装基座上，安装定位便捷，同时支架与泵体之间的过渡结构做了加强筋设计，能够承受航空器起降、飞行过程中的持续振动载荷，避免安装部位出现疲劳断裂。从外形尺寸与安装边界来看，整机轴向长度控制在紧凑范围内，径向最大尺寸不超过常规机载配件的安装预留空间，两个流体接口采用标准外螺纹结构，可直接对接机载标准流体管路，无需额外制作转换接头；安装支架的孔位间距符合航空机载配件的通用安装规范，安装后整机重心落在支架支撑范围内，不会出现偏载导致的固定螺栓受力不均问题，泵体的进出接口朝向做了优化设计，安装后管路走线不会与周边机载部件产生干涉，能够适配机舱内狭窄的安装空间，无需对周边原有设备布局做调整即可完成装配。
