桌面级小型数控雕刻加工设备结构

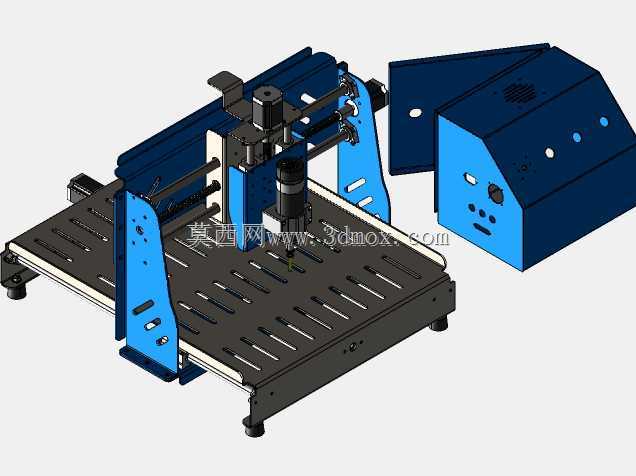

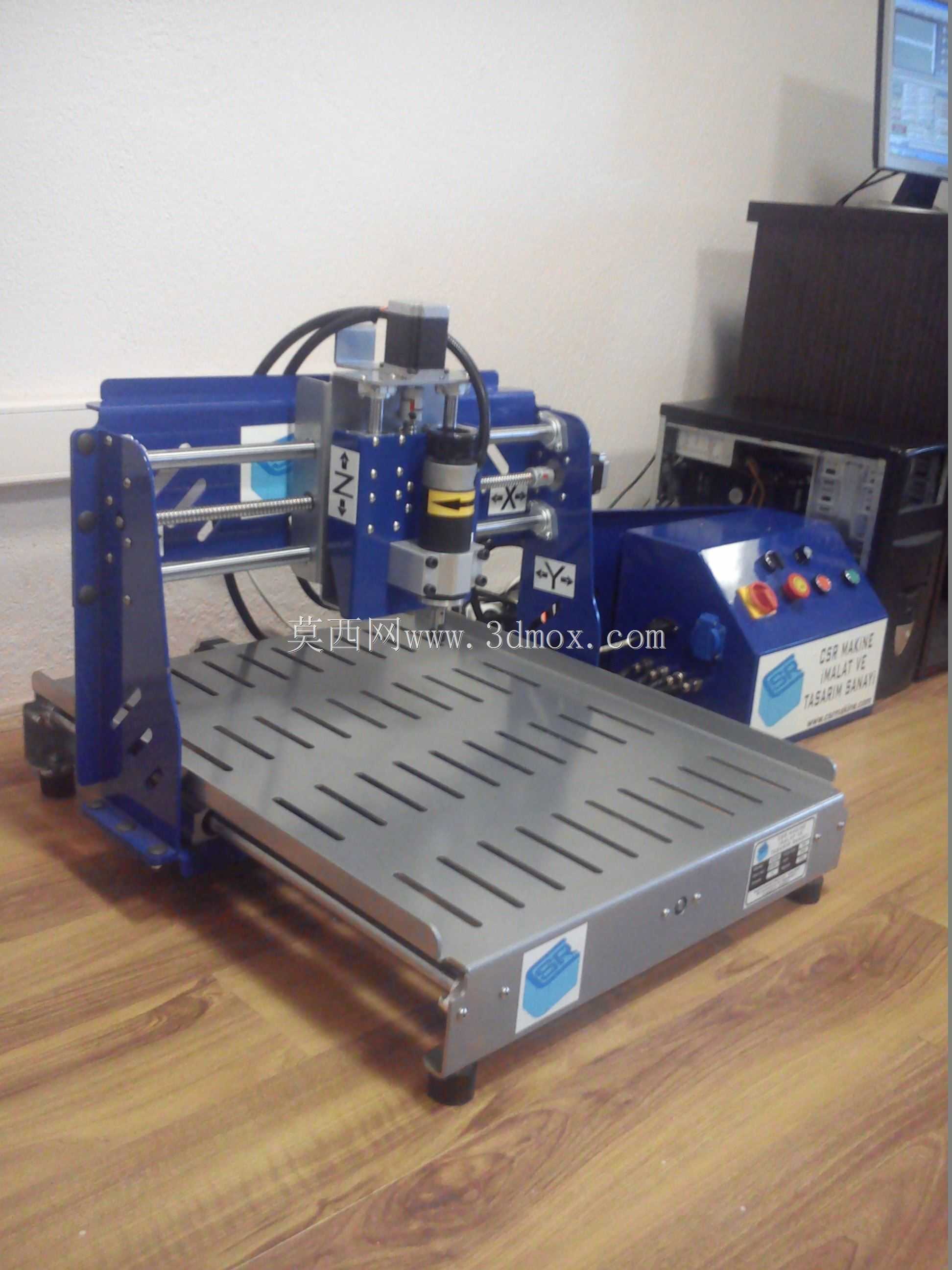

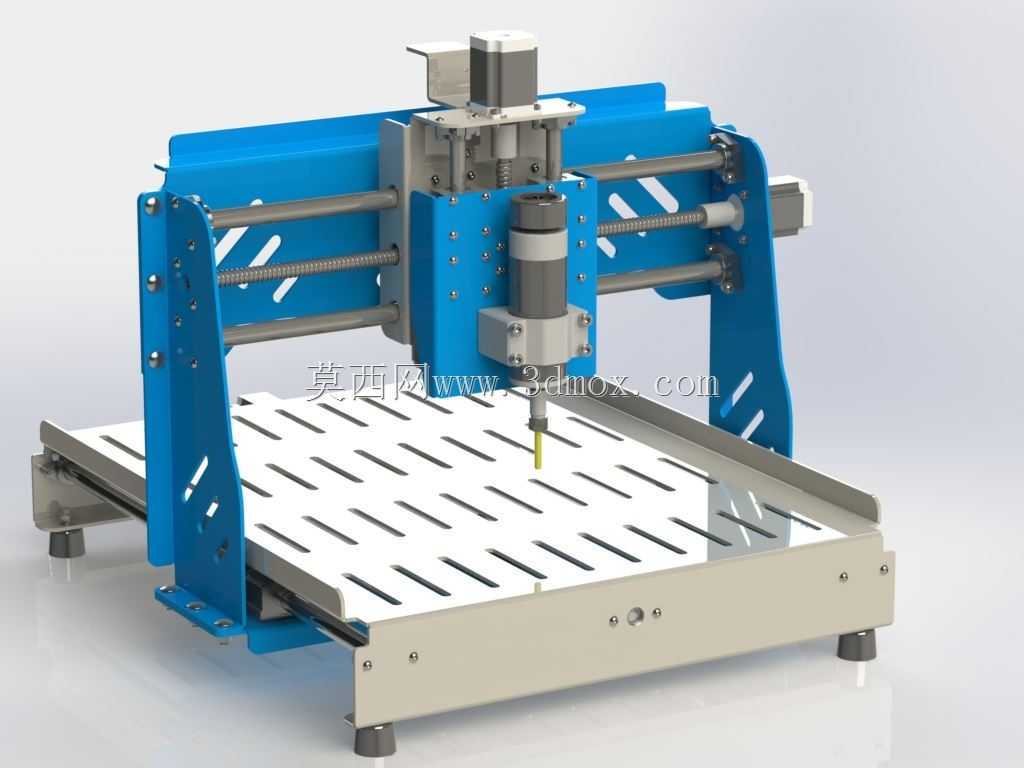

这款桌面级数控加工设备主要面向小型加工场景设计，可安置于普通工作台面使用，适配个人DIY加工、小型工坊打样、教学实训、文创产品制作等多种场景，能够完成软金属、亚克力、木材、PCB板、工程塑料等多种材质的平面铣削、轮廓雕刻、钻孔、浅槽加工等工序，弥补了大型工业机床占地空间大、操作门槛高、小批量加工成本高的短板，适合小尺寸工件的高精度加工作业。设备整体采用龙门式移动结构设计，加工过程中工作台保持固定，龙门架带动主轴完成X、Y、Z三个轴向的进给运动，这种结构设计能够有效降低运动部件的整体重量，提升轴向运动的响应速度，同时固定工作台的形式可以更好承载待加工工件，避免工件移动带来的定位误差，提升小尺寸加工的精度稳定性。设备的两侧立式支撑采用加厚钣金折弯成型，搭配多组紧固螺栓完成横梁与底座的连接，结构刚性足以应对常规软质材料与轻切削金属的加工负载，有效减少加工过程中的结构震颤，保障加工面的光洁度。三个轴向均采用圆柱直线导轨搭配滚珠丝杠的传动组合，导轨负责承载运动部件的径向负载，保障运动过程的直线度，滚珠丝杠则将伺服电机的旋转运动转化为直线进给运动，传动间隙小、进给精度高，能够保障复杂轮廓加工的轨迹准确度。主轴部分采用高速风冷电主轴，夹持标准直径的铣刀、雕刻刀、钻头等刀具，可根据加工材质与工序需求调整主轴转速，适配不同材料的切削参数要求。工作台面采用带T型槽的铝合金平台，T型槽可方便搭配压块、夹具完成不同外形工件的快速装夹固定，平台平面经过精铣处理，平面度误差控制在较小范围内，保障工件装夹后的基准水平。设备的外形尺寸为400x500x150mm，有效加工行程覆盖该尺寸范围内的平面工件，安装时仅需预留对应尺寸的平整台面，固定底部的可调脚杯即可完成设备调平，无需额外的地基固定，安装部署门槛极低。设备的走线均采用拖链收纳，避免轴向运动过程中线路磨损，延长设备的使用寿命，整体结构紧凑，维护保养便捷，日常仅需定期对导轨、丝杠加注润滑脂，检查传动部件的紧固状态即可维持稳定的加工精度。
