重型台式管道夹持固定管钳结构

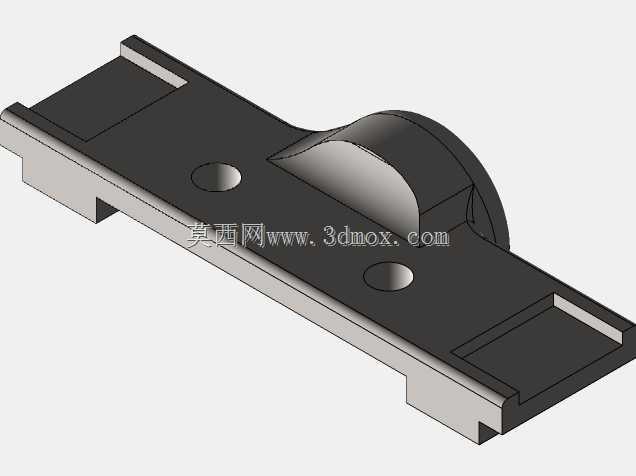

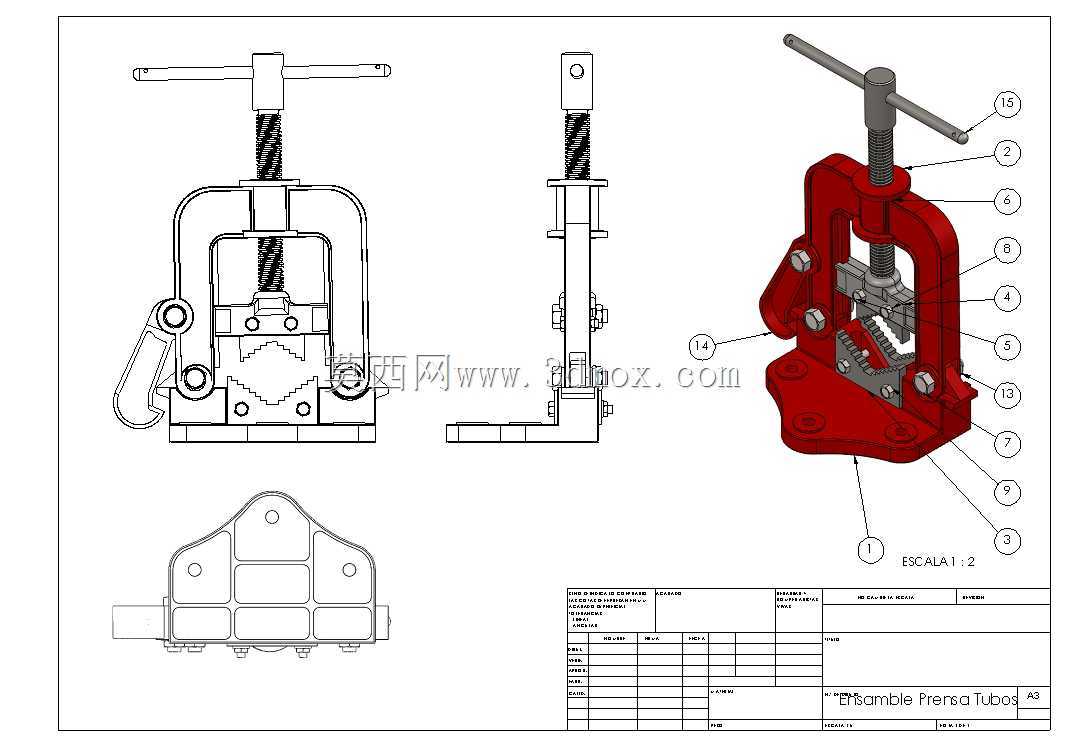

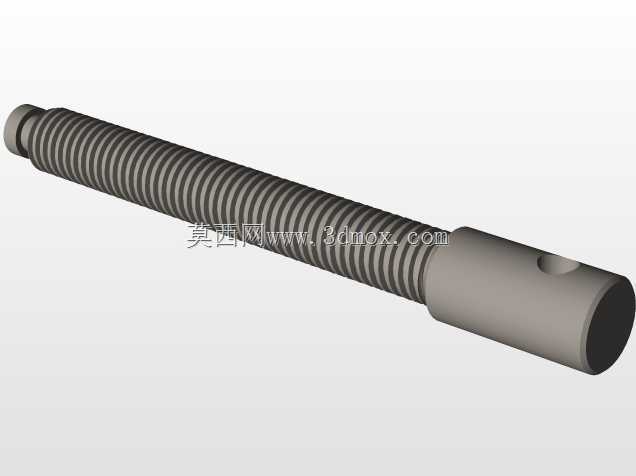

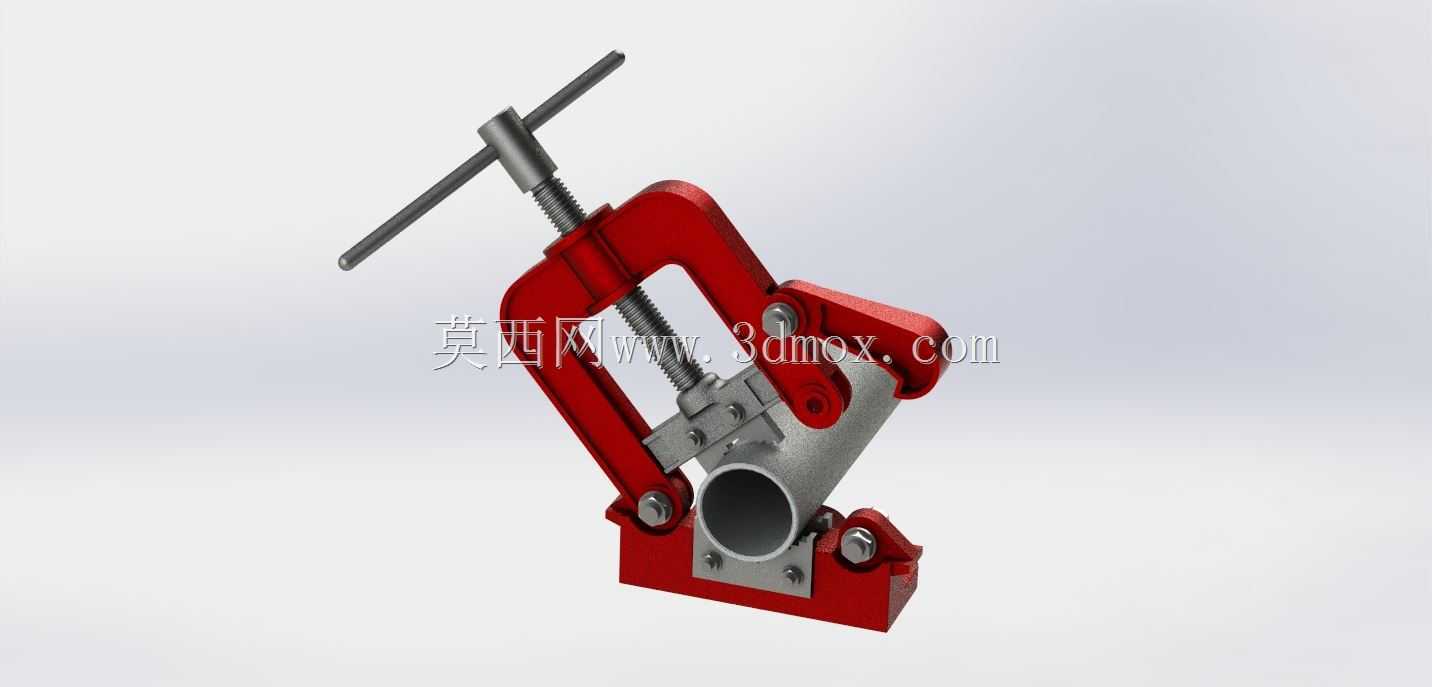

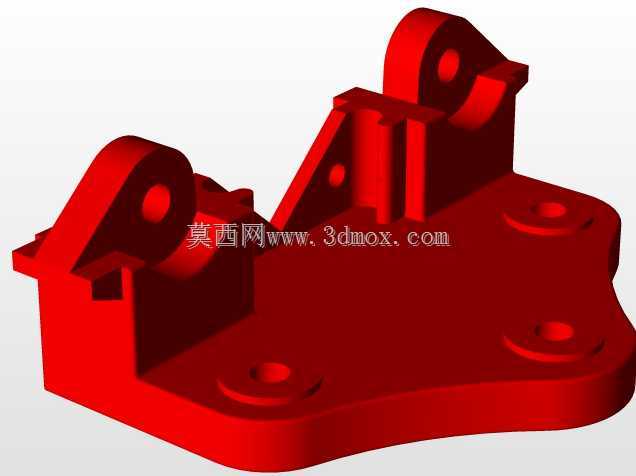

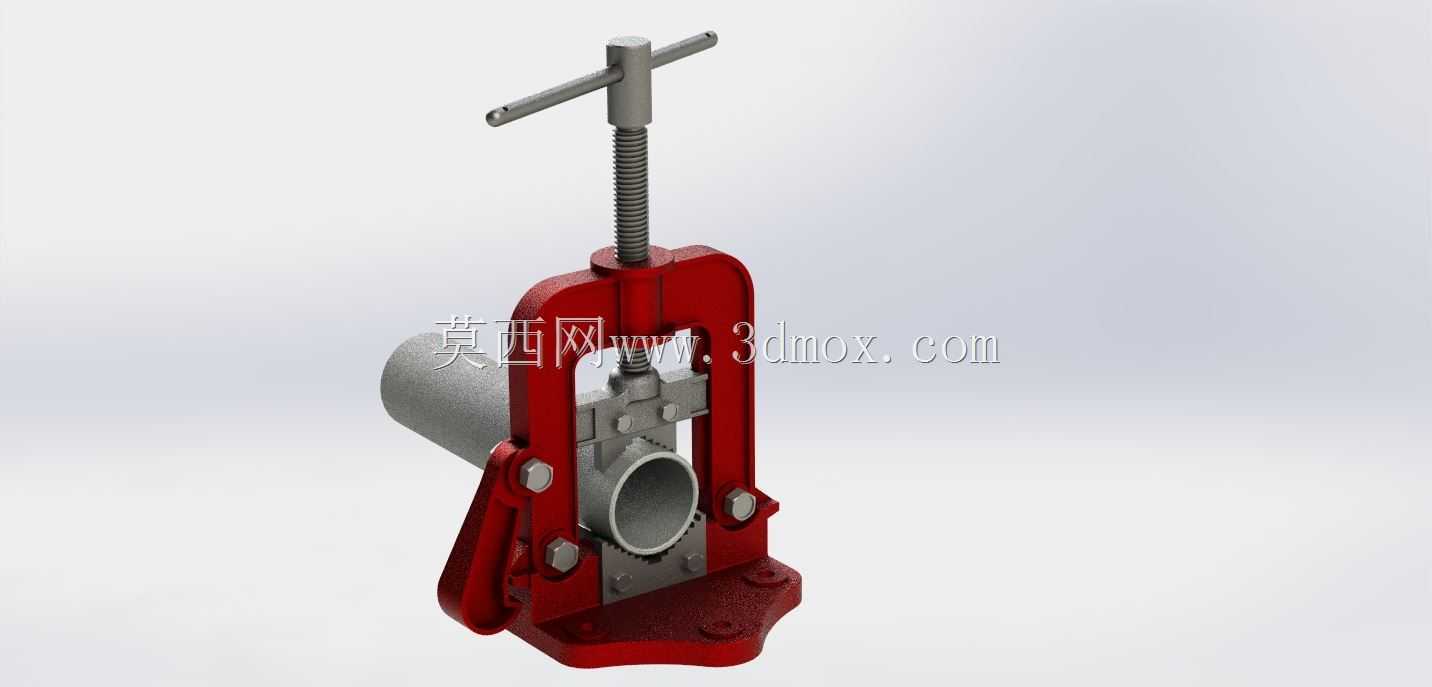

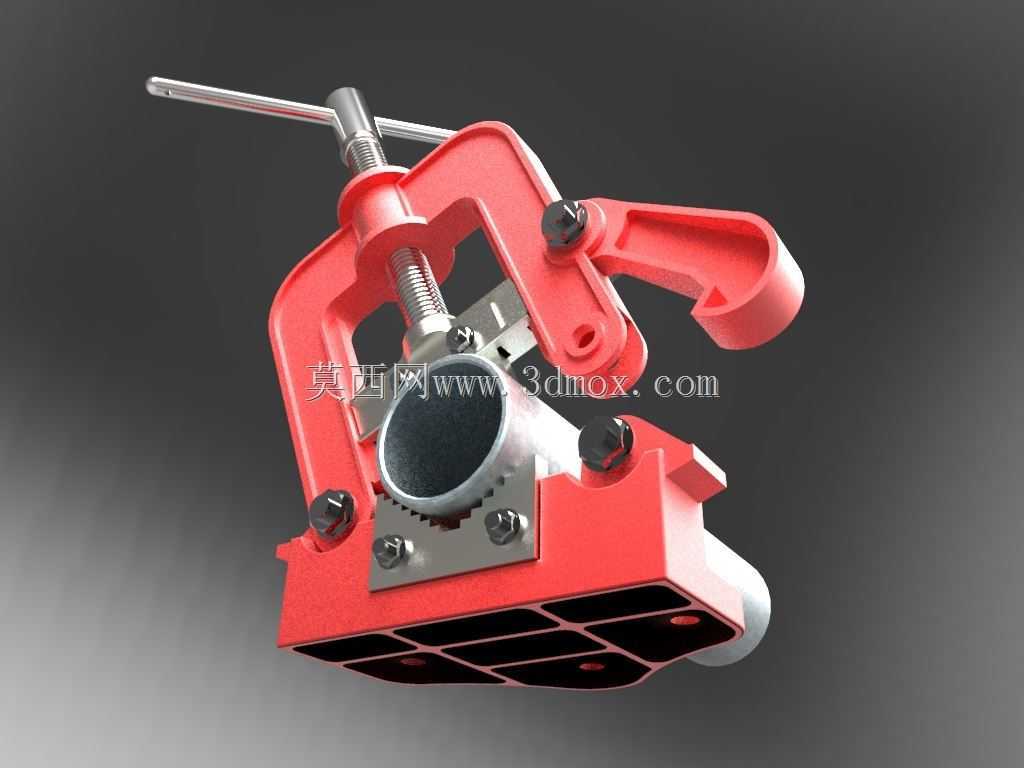

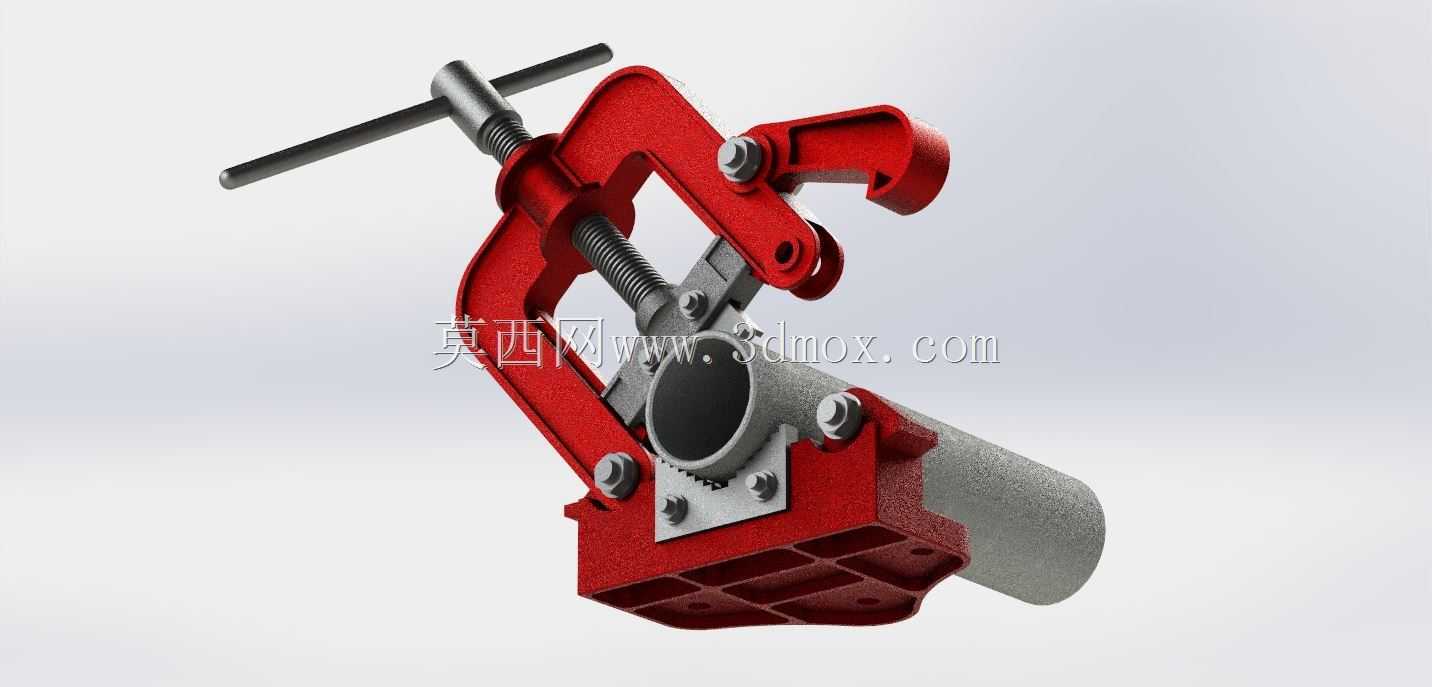

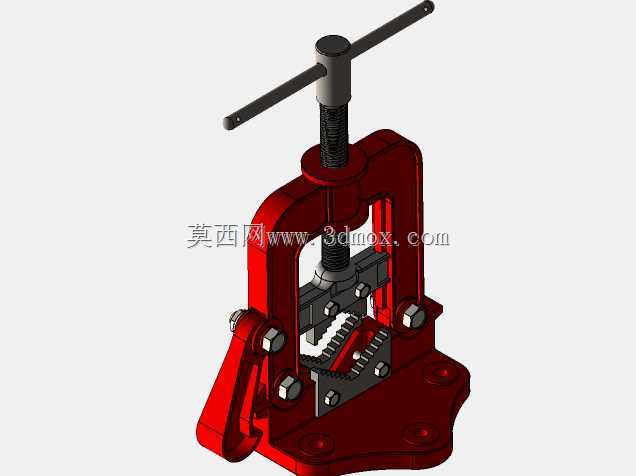

这款管钳是面向管路安装、维修作业场景设计的专用夹持工装，主要应用于水电施工、管道装配、五金维修、小型金属加工等作业场景，能够为各类圆形金属管材、硬质塑料管材提供稳定的夹持固定作用，避免管材在套丝、切割、打磨、坡口加工、管件对接等工序中出现移位、转动、打滑的问题，有效降低作业过程中的对位偏差，提升管路加工与装配的作业精度与操作安全性。从功能特性来看，这款管钳采用C型开放式主体框架结构，搭配T型转动丝杆驱动上压块实现垂直方向的进给夹紧，侧方设置快速锁紧联动压臂，能够在放入管材后快速完成预定位，再通过丝杆进给施加稳定的夹紧力，既可以适配不同外径的圆形管材，也能保证夹持力均匀分布在管材接触面上，避免薄壁管材出现夹痕、变形的问题；钳口位置设计有带防滑齿纹的硬质接触垫块，垫块通过螺栓与钳体可拆卸连接，长期使用出现磨损后可单独更换，无需整体更换钳体，有效降低长期使用的维护成本。底座采用带加强筋的一体式安装结构，底部预留多个螺栓安装孔位，可以通过螺栓将整个钳体固定在工作台、移动式工装架或者现场临时作业台面上，安装边界适配常规厚度的金属、木质工作台面，无需额外定制转接安装板；整体外形采用紧凑化设计，在保证足够夹持行程与结构强度的前提下，尽可能缩小钳体的横向与纵向占用空间，不会过多占用工作台的有效作业面积。设计过程中充分考虑了现场作业的操作便利性，T型丝杆操作杆长度经过人体工学优化，操作人员无需借助额外加力杆，仅通过手部转动即可输出足够的夹紧力，侧方的快锁压臂设置有扳动式解锁结构，单手握持即可完成压臂的开合操作，在频繁更换不同管径管材的作业场景下，能够大幅减少装夹辅助时间，提升作业效率。钳体主体采用高刚性铸铁材质框架，丝杆与铰接销轴采用高强度合金钢材质，在承受大夹紧力的工况下不会出现框架形变、丝杆滑牙的问题，铰接位置预留润滑间隙，长期使用也不会出现卡滞、操作费力的情况，能够适配车间、工地、维修门店等多种复杂作业环境的使用需求。
