撬装式柴油机驱动消防供水泵组结构设计

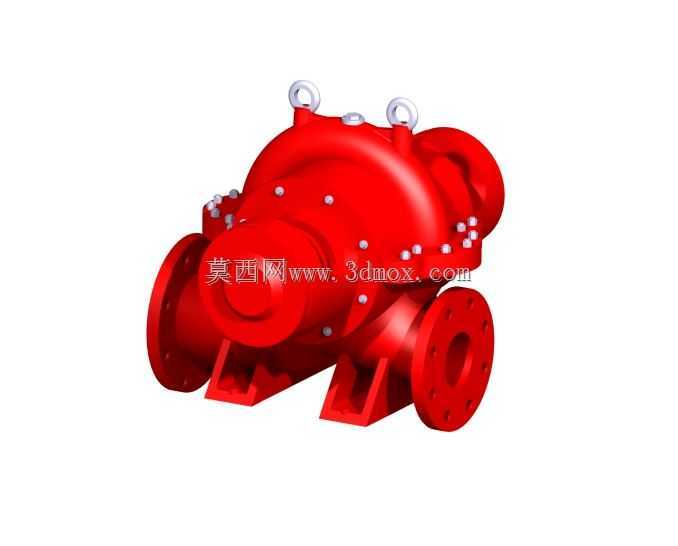

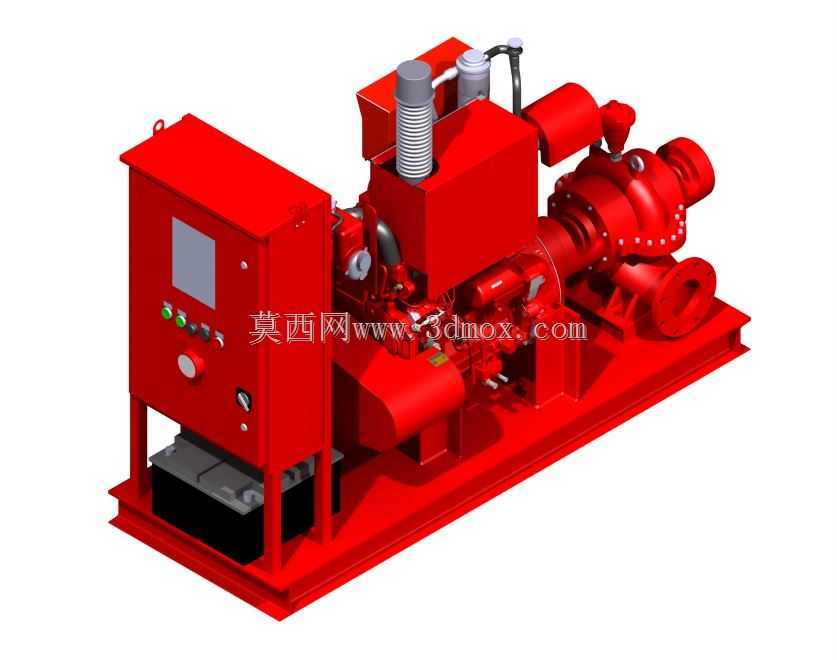

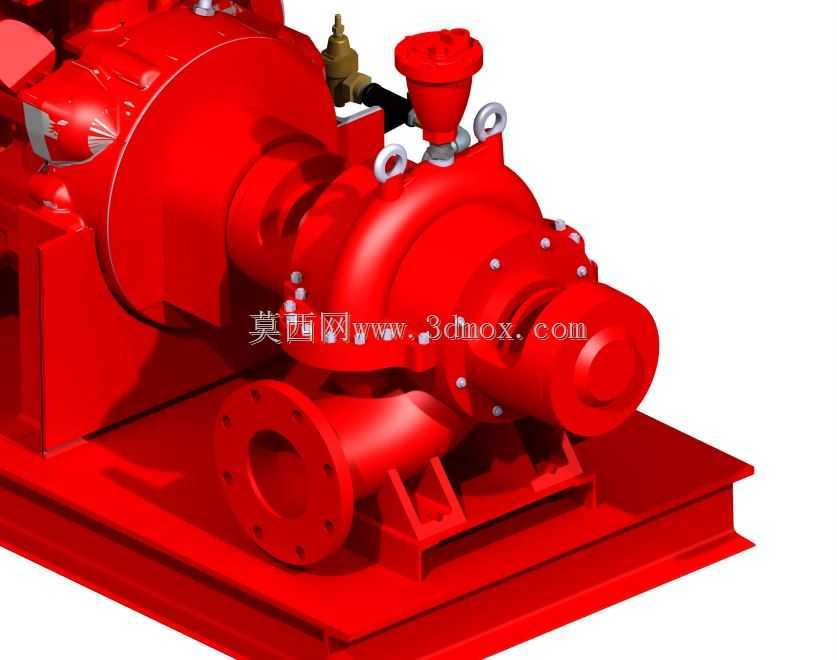

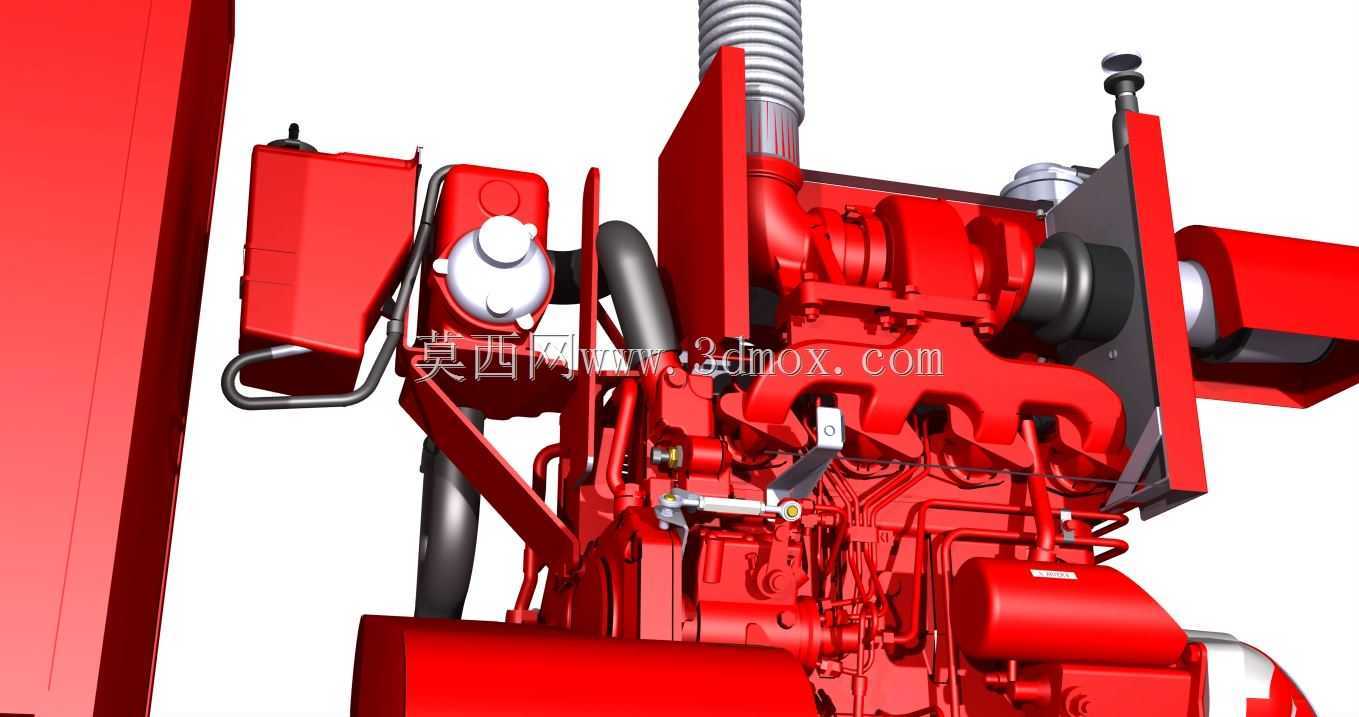

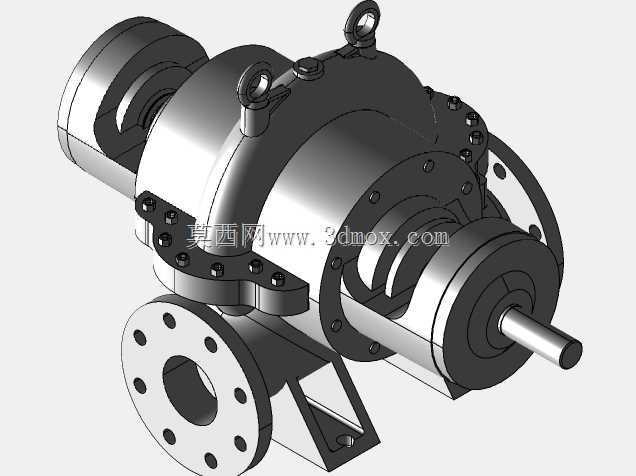

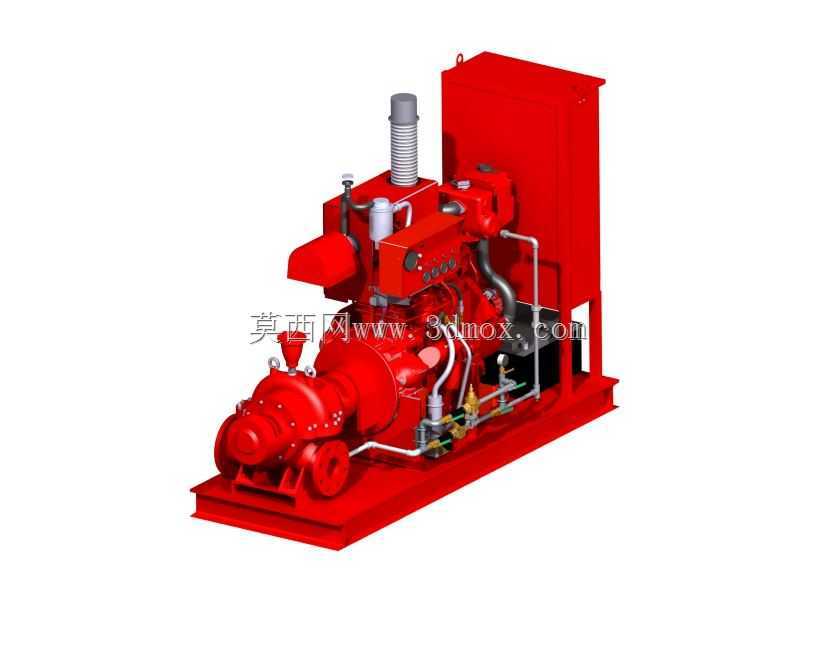

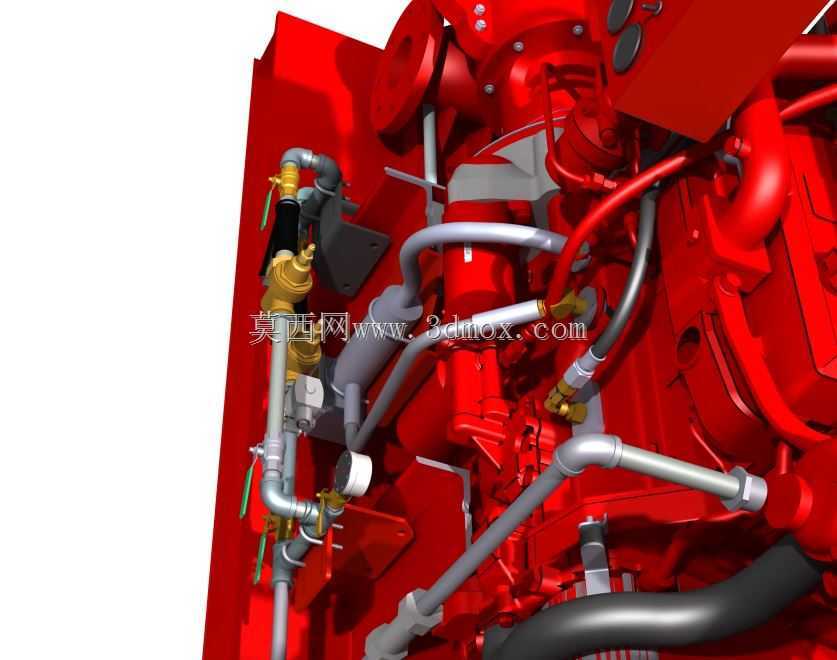

该撬装式柴油动力消防泵组，主要面向石油化工仓储区、大型工业厂区、偏远无可靠市政供电的产业园区、高层超高层楼宇外围消防保障、港口码头堆场等场景，作为固定消防供水系统的核心动力单元，也可作为移动应急消防装备的配套供水模块，在火灾险情发生时，无需依赖外接市电即可快速启动，为消防管网提供符合压力、流量要求的灭火供水，也可在市政供水中断、汛期排涝等应急场景下承担大流量输水任务。整套设备采用一体化撬装集成设计思路，将柴油动力单元、离心式消防泵体、智能控制柜体、燃油供给组件、散热排气系统、启动蓄电池组全部集成在同一块高强度焊接钢制公共底座上，省去了现场分体安装时的多部件对齐、同轴度校准工序，仅需完成进出水法兰对接、燃油加注即可投入使用，大幅缩短现场安装调试周期，也便于整体转运与快速部署。从功能特性来看，动力端选用适配持续高负载运行的柴油发动机，配套自动调速机构，可根据出水端压力变化自动调整油门开度，稳定维持管网供水压力，避免超压损坏管路或压力不足影响灭火效率；泵体端采用大口径离心式结构，流道做了顺滑圆弧过渡设计，可降低输水阻力，兼顾大流量输水与高扬程输出能力，满足不同场景下的消防供水参数要求；控制柜体集成了启动按钮、运行状态指示灯、压力显示仪表、故障报警模块，支持手动一键启动、自动联动启动两种模式，可对接消防火灾报警系统，在收到火情信号时自动启动泵组，无需人工现场操作。设计过程中充分考虑了安装边界与运维空间，公共底座采用加厚型钢焊接成型，底部预留了叉车转运孔与地脚螺栓安装孔，可直接固定在混凝土基础上，整套设备的长宽高尺寸适配标准集装箱运输要求，各部件布局预留了足够的检修操作空间，日常运维时可直接接触到机油加注口、滤芯位置、接线端子等易维护部位，排气系统配套了消音与隔热防护结构，降低运行噪音的同时避免高温部件烫伤运维人员，燃油箱容量满足长时间连续运行要求，可支撑数小时的持续供水作业，蓄电池组配备防呆接线结构与绝缘防护，避免误操作引发的安全隐患，整套结构布局紧凑合理，在保障功能完整性的同时尽可能压缩占地空间，适配不同场地的安装条件。
