拖车配套轮轴行走总成结构设计

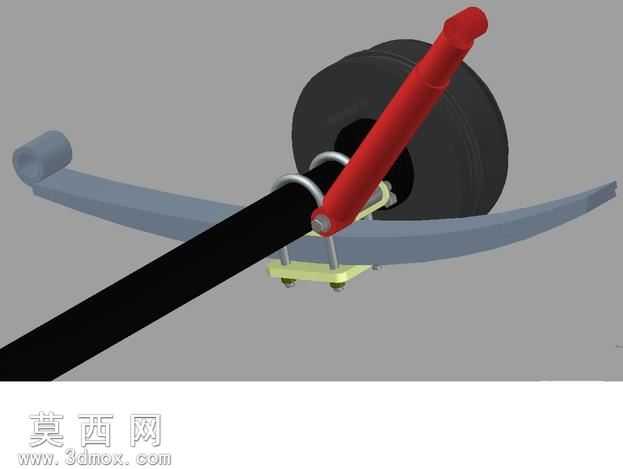

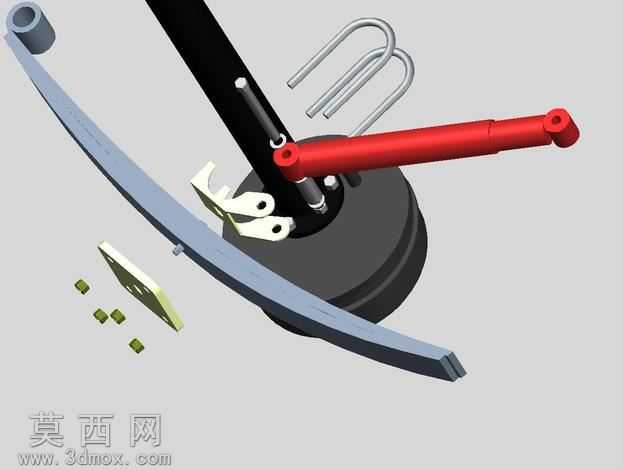

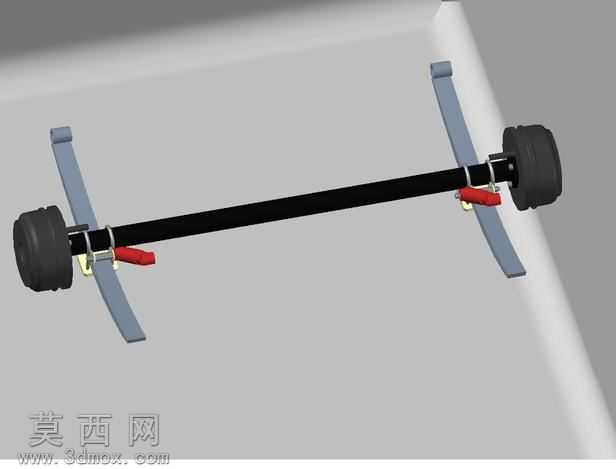

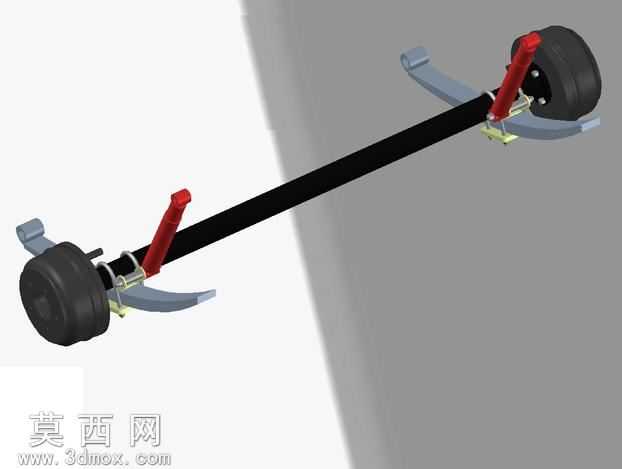

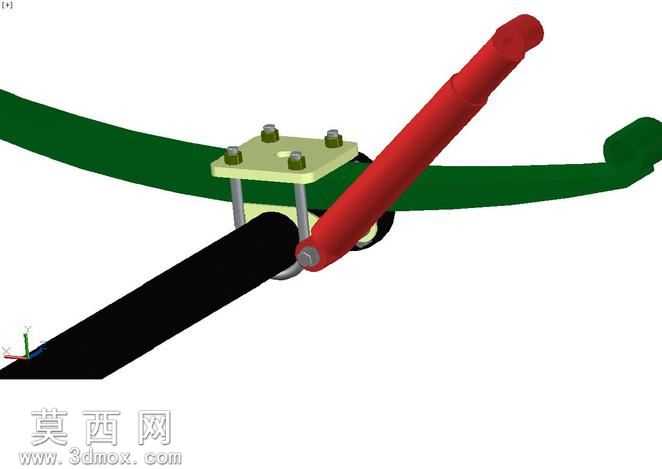

本作品为拖车配套的轮轴行走总成三维建模成果，建模过程中严格遵循机械装配逻辑与实际加工工艺要求，对每一个零部件的尺寸、装配公差都做了对应还原，确保模型可直接用于结构验证、装配模拟与生产参考。建模阶段首先搭建核心承载构件，主体采用方形钢管作为车桥主梁，建模时还原了钢管两端焊接轮毂连接枢轴的结构细节，对焊接位置的过渡特征做了贴合实际工艺的处理，避免出现不符合生产逻辑的尖锐直角或错位结构。行走轮部分采用实体建模方式还原橡胶轮胎与金属轮毂的组合结构，对轮胎的曲面弧度、轮毂与枢轴的配合轴径都做了精准参数化设定，可直接用于转动干涉模拟。减震定位部分还原了专用支架结构，建模时明确了支架与主梁的贴合面、弹簧定位卡槽的结构，钢板弹簧部件还原了多层板簧的叠压结构、端部与轮侧支架的铰接特征，同时对板簧底部与主梁的限位结构做了细节刻画，还原了实际使用中板簧的受力限位逻辑。紧固件部分还原了U型螺栓的完整结构，包括螺杆的螺纹特征、配套螺母的外形，明确了两组U型螺栓从不同方向环抱主梁、锁紧板簧支架的装配关系，同时还原了特殊折弯U型窗体部件的弯折弧度、安装孔位，确保所有部件装配后无结构干涉。渲染阶段对不同材质做了区分处理：钢管主梁赋予哑光黑金属漆材质，还原钢制构件喷塑后的质感；钢板弹簧与金属支架赋予银灰色金属材质，添加轻微的磨损质感提升真实度；轮胎赋予黑色哑光橡胶材质，调整表面粗糙度参数模拟橡胶的漫反射效果；减震杆部分的红色手柄赋予亮面红漆材质，与金属部件形成视觉区分。整体设计思路围绕低成本、易装配的批量化生产需求展开，所有选用的零部件均为通用标准件，无需定制特殊异形构件，通过U型螺栓锁紧的装配方式省去了大量焊接工序，能够大幅提升批量装配的效率，降低生产制造成本，同时板簧减震结构能够有效缓冲行走过程中的路面冲击，提升拖车行走过程的稳定性，折弯U型窗体的结构设计也进一步强化了轮组侧向的限位能力，避免重载情况下轮组出现偏移错位的问题。
