蜗轮蜗杆式工业阀门驱动齿轮箱结构

这款齿轮箱是专门适配工业管路阀门驱动需求设计的传动执行部件，主要应用在石油化工、市政供水、热力管网、工业制程流体输送等场景中，为球阀、蝶阀、旋塞阀等做90度回转动作的阀门提供可靠的启闭动力传递，解决手动操作大口径阀门时扭矩不足、操作费力的问题，同时可以适配电动、气动执行元件的安装，实现阀门的远程自动化控制。

从实际用途来看，该齿轮箱作为阀门和驱动端之间的核心传动衔接部件，一方面通过内部的蜗轮蜗杆啮合结构实现大减速比的扭矩放大，让操作人员仅需在输入轴端施加较小的作用力，就能在输出端获得足够驱动阀瓣转动的大扭矩，轻松完成高压、大口径管路阀门的启闭操作；另一方面蜗轮蜗杆结构自带的反向自锁特性，可以避免阀门在介质压力冲击下出现自行回转移位的问题，保证阀门开度稳定，不会出现介质泄漏、管路压力失控的风险。

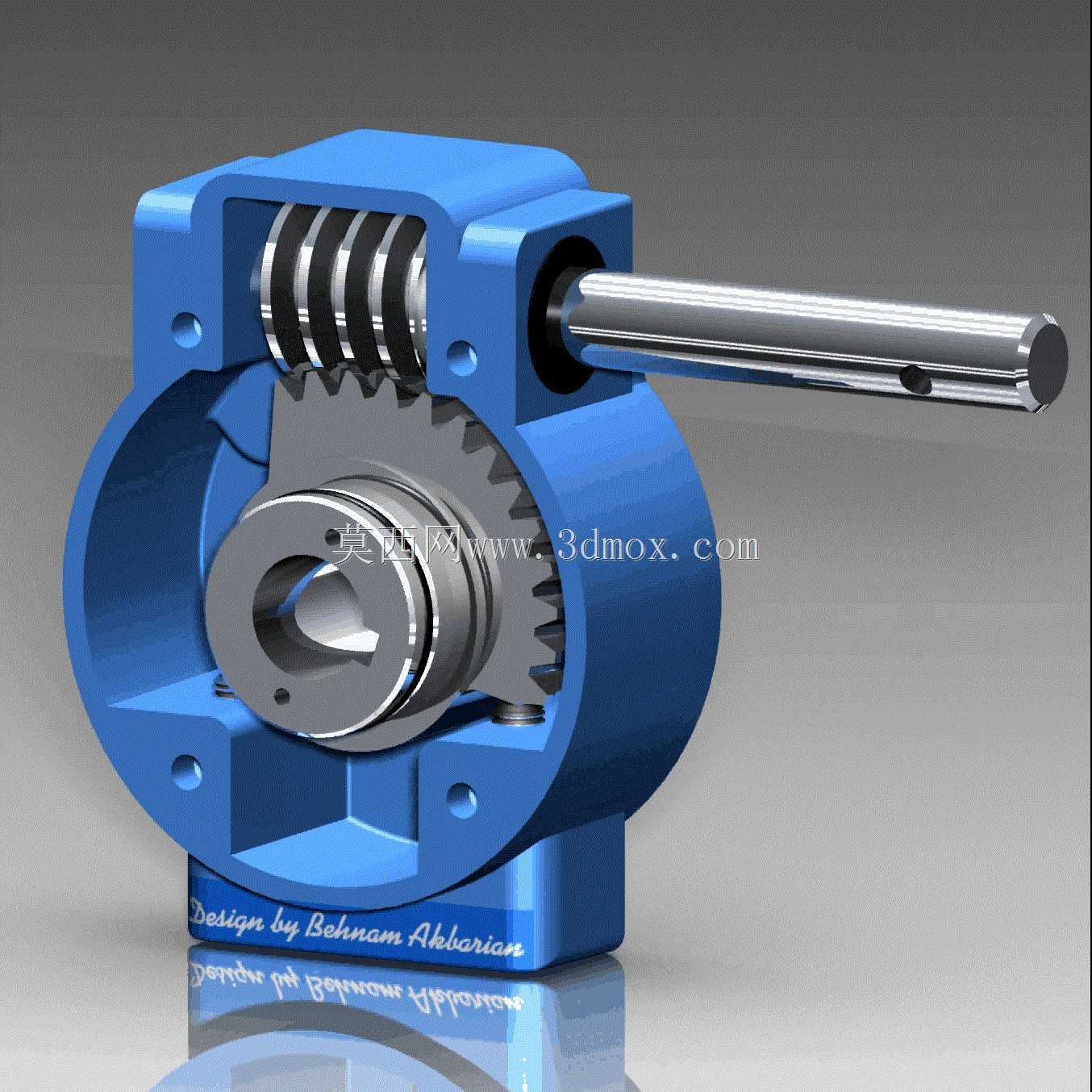

在功能特性设计上，这款齿轮箱采用了一体式铸铝壳体结构，壳体外部设置了带安装孔的环形法兰底座，能够直接和阀门的上端安装法兰对位固定，安装对位便捷，同时铸铝材质的壳体兼顾了结构强度和轻量化需求，既可以承受传动过程中的啮合反作用力，也不会给阀门上端带来过大的附加载荷。内部的蜗杆采用横向布置的输入轴结构，轴端预留了标准的键槽连接位，既可以安装手轮进行手动操作，也可以直接连接电动执行器的输出轴，适配不同的控制需求。蜗轮部分和输出轴采用同轴一体式设计，输出端设置了和阀杆匹配的异形连接孔，能够直接套在阀杆上传递扭矩，无需额外的连接转接件，减少传动间隙带来的回程误差，保证阀门开度控制的精准度。

在设计思路上，这款齿轮箱优先考虑了工业现场的安装适配性和使用可靠性，整体采用半开式的可视化结构设计，能够直观观察到内部蜗轮蜗杆的啮合状态，方便日常巡检时判断部件磨损情况；壳体的边角位置做了加厚的加强筋设计，提升壳体的抗形变能力，避免在大扭矩输出时出现壳体开裂的问题。内部的啮合齿面经过了硬化处理，能够承受长期往复回转带来的磨损，延长部件的使用寿命。

从安装边界来看，这款齿轮箱的整体外形为带圆形法兰底座的方块结构，横向输入轴从壳体侧部伸出，预留的手轮安装空间充足，不会和周边的管路、支架产生干涉；底部的安装法兰孔位采用行业通用的阀门安装尺寸标准，能够适配同扭矩等级的多款标准阀门，无需对阀门端进行额外的打孔改造；输出端的连接孔深度经过精准计算，既可以保证阀杆插入后的配合长度足够传递扭矩，也不会出现阀杆顶死造成的卡滞问题，整体安装空间占用紧凑，适合在管路排布密集的工业车间、阀井等狭小空间内安装使用。
