玻璃幕墙用蜘蛛驳接接头总成结构设计

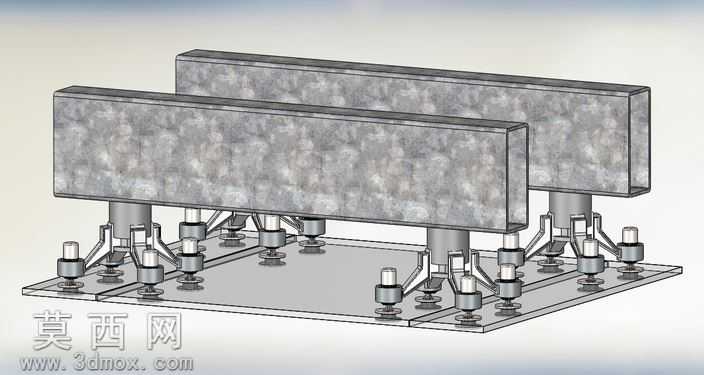

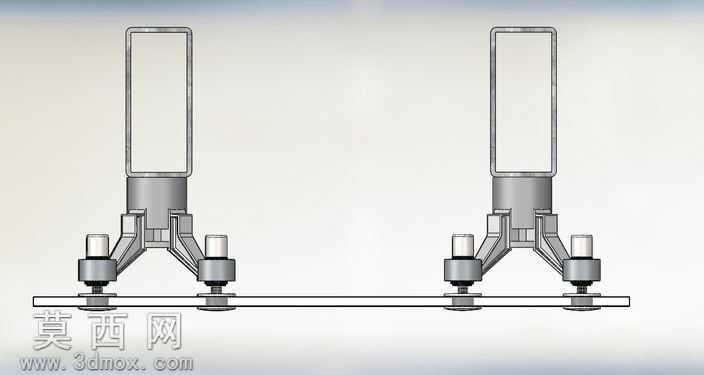

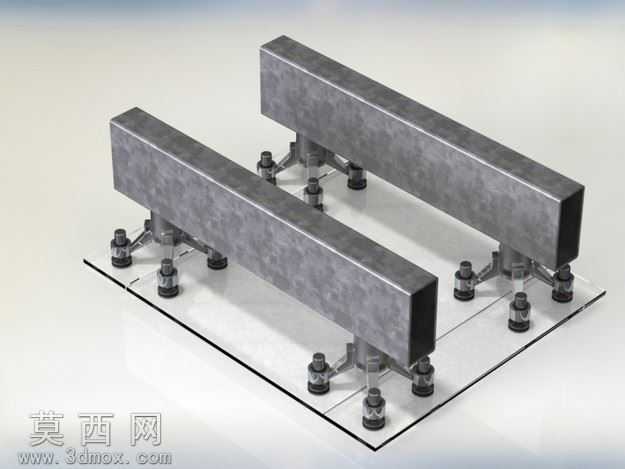

本模型采用SolidWorks进行全参数化三维建模，整体围绕玻璃幕墙点支式驳接系统的装配需求展开设计，完整还原了玻璃蜘蛛管接头总成的全部装配结构。建模过程中首先对核心承载横梁进行基准定位，两根平行的矩形截面承载梁采用对称布局设计，建模时严格控制梁体的截面尺寸与安装孔位的同轴度公差，每处驳接接头的安装座都与梁体底面做完全贴合的共面约束，确保后续装配无干涉。针对驳接接头部分，采用多实体建模方式拆分出底座、调节螺柱、锁紧螺母、玻璃压垫、缓冲胶垫等独立零件，每个零件的螺纹特征都采用真实螺旋线扫描生成，而非简单的贴图示意，可直接用于后续的工程图导出与加工参考。材质渲染阶段，承载横梁赋予磨砂铸钢材质，调整金属粗糙度参数至0.6左右，还原铸钢件表面的亚光磨砂质感，金属反射强度控制在20%避免过度反光；驳接接头的金属零件赋予抛光不锈钢材质，粗糙度设置为0.15，添加轻微的环境反射效果凸显金属加工面的光洁度；底部的玻璃承载面赋予高透超白玻璃材质，设置适当的折射与反射参数，还原玻璃通透的视觉特性，同时在玻璃与金属压垫接触的位置添加半透明的橡胶缓冲垫材质，区分不同功能零件的材质差异。结构设计上，每个驳接接头都预留了三维调节余量，螺柱与安装座之间采用间隙配合设计，可适配安装过程中的角度与位置误差，玻璃压垫处设计了环形沉槽用于安装密封胶圈，避免玻璃与硬金属直接接触造成应力碎裂，整体装配体添加了全局干涉检查，确认所有活动部件在调节行程内无碰撞干涉。设计思路围绕点支式玻璃幕墙的实际安装场景展开，既保证了接头的承载强度，又兼顾了安装调试的便利性，所有零件的尺寸参数都参考现行幕墙五金行业标准设定，可直接用于方案展示与结构验证，渲染阶段采用三点布光方式，主光源从斜上方45度投射，搭配两个辅助柔光灯消除结构死角的阴影，最终呈现出清晰直观的总成装配效果。
