汽车冷凝器冷却器连接管球组件三维结构

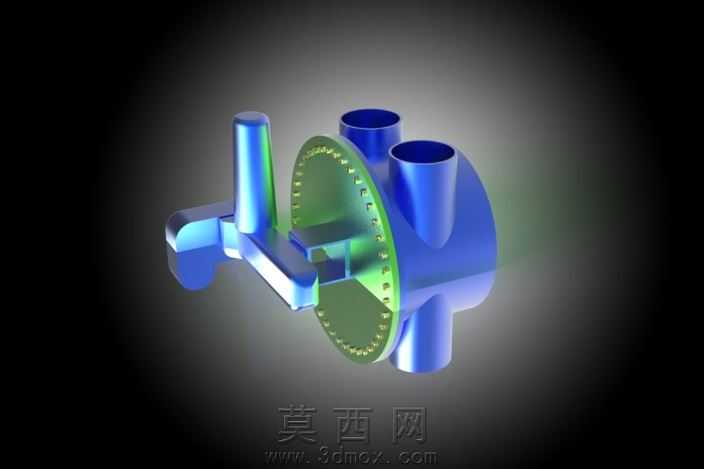

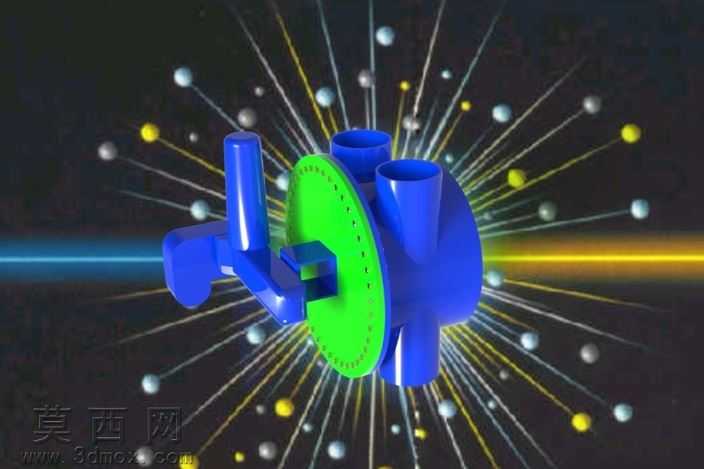

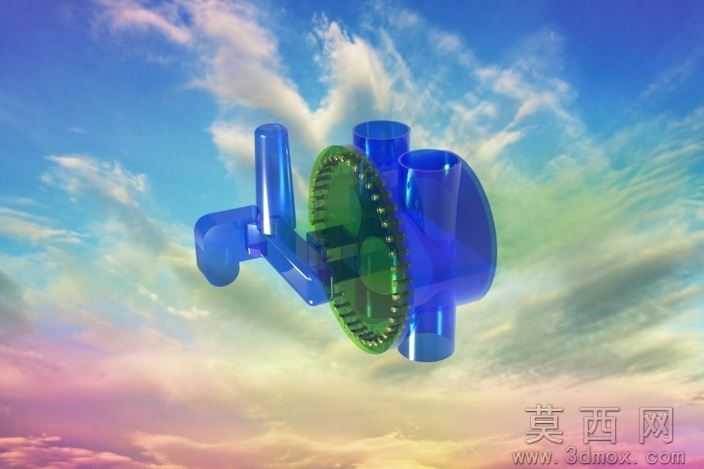

本作品为汽车HVAC系统中连接冷凝器的冷却器管球机械组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的装配设计思路，先梳理组件的功能逻辑与流体通路走向，确定各接口的位置、管径与安装基准，再逐一拆分零件完成单体建模，最终通过装配约束完成整体组合，保证各部件的装配干涉量为零，符合实际生产的装配公差要求。模型主体的多通管路部分采用蓝色哑光工程塑料材质渲染，还原汽车冷却系统管路常用的玻纤增强PP材质的视觉质感，端盖部分采用深绿色金属漆材质，模拟铸铝端盖经阳极氧化后的表面效果，端盖周圈均匀排布的紧固螺栓采用金属亮面材质，还原镀锌紧固件的金属光泽，操作手柄部分同样采用蓝色工程塑料材质，与管路主体材质保持视觉统一，底部的连接接头做了细微的倒角与拔模处理，还原注塑零件的工艺特征。结构设计上，组件设置三个向上的管路接口用于对接冷凝器的不同冷却回路，侧方伸出的手柄结构用于控制管路通断或切换流体通路，端盖与主体的连接采用周圈均布螺栓的密封结构，可保证冷却介质在管路内输送时的密封性，避免HVAC系统运行时出现冷却液渗漏问题。建模过程中对管路的内壁做了平滑过渡处理，减少流体在管路内的流动阻力，各接口的尺寸严格参照汽车冷却系统通用管路接口标准设定，可直接对接同规格的冷却管路，手柄与阀体的连接部分做了限位结构设计，保证操作时的行程准确，不会出现过位或松脱问题。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体结构，辅光源补全暗部细节避免出现死黑区域，背景采用浅灰色渐变背景突出模型本身，同时添加了三维坐标系标识明确模型的空间方位，方便查看各部件的空间位置关系，整体模型完整还原了该管球组件的所有结构细节，可用于汽车冷却系统的结构展示、装配教学以及相关部件的改型设计参考。
