机器人钻振隔离减振装置结构设计

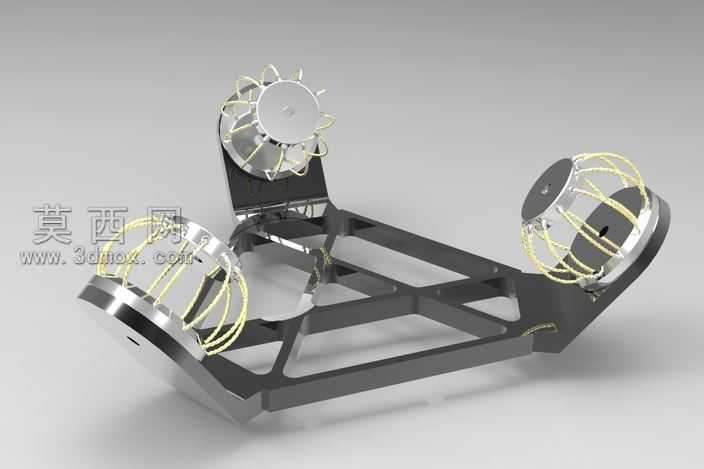

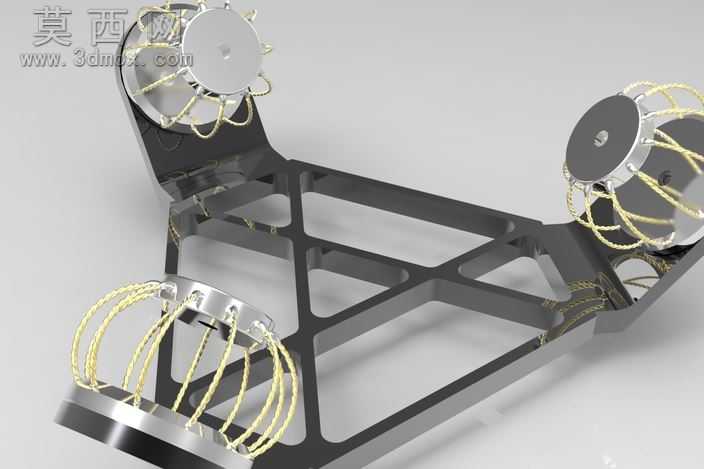

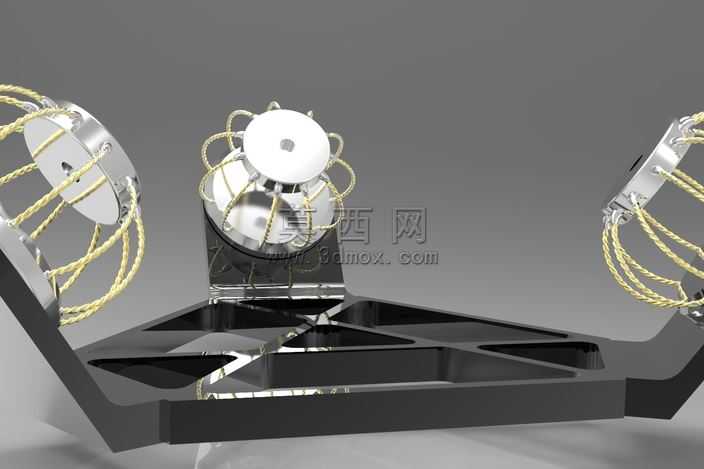

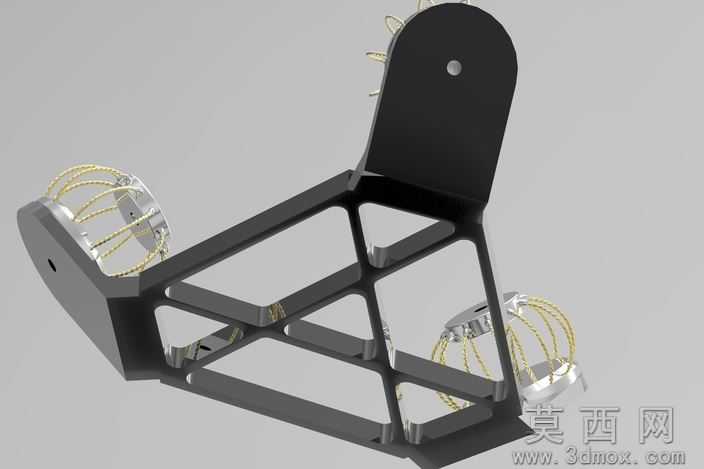

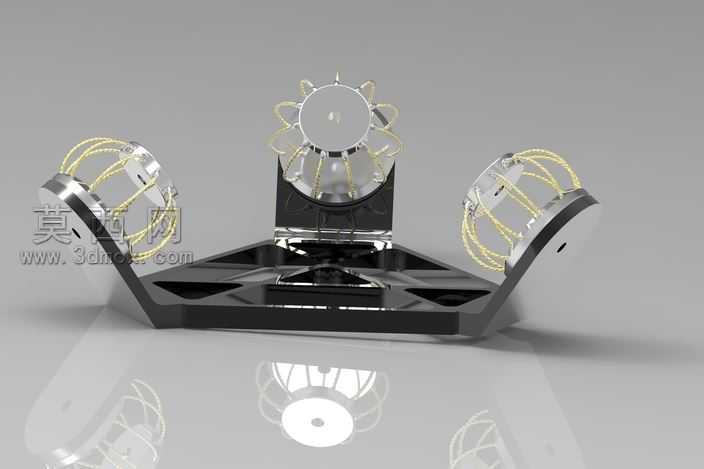

本作品为面向机器人作业场景的钻振隔离减振装置，整体采用三维参数化建模方式完成全结构设计，建模过程中对各装配部件进行了严谨的尺寸约束与干涉校验，确保各组件装配公差符合机械设计通用标准。装置主体承载框架采用高强度合金结构钢材质设定，建模时通过拉伸、切除、筋特征构建出镂空式桁架结构，在保证整体结构刚性的同时有效降低了装置自重，框架表面做哑光氧化质感渲染，还原金属材质的细腻磨砂肌理。三组减振执行单元呈三角分布布局在承载框架的三个连接端，每个单元底部设置圆形金属安装基座，基座与框架之间通过一体化折弯连接臂实现刚性固定，连接臂处做圆角过渡处理以消除应力集中隐患。减振单元核心采用笼式弹性支撑结构，多根弧形弹性金属丝均匀环绕分布在上下两个圆形端盖之间，建模时通过曲线扫描、阵列特征完成弹性丝的均匀排布，弹性丝材质设定为高弹性弹簧钢，渲染时赋予亮面金属光泽，与基座的哑光质感形成鲜明视觉区分。顶部端盖设置有定位安装孔位，用于与外部待隔振的机器人钻削作业端连接，可有效吸收钻削作业过程中产生的高频振动与冲击载荷，避免振动传递至机器人主体结构影响作业精度。设计过程中充分考虑了装置的受力传导路径，振动从作业端输入后，首先通过顶部端盖传递至笼式弹性结构，通过弹性丝的形变将振动动能转化为弹性势能耗散，剩余振动经过承载框架的刚性传导后进一步衰减，最终实现优异的振动隔离效果。渲染阶段采用影棚级布光方案，主光源从侧上方投射突出结构轮廓，辅助光源补光消除暗部死黑，背景采用中性灰色调突出装置本身的结构细节，整体呈现效果清晰展现了各部件的装配关系与材质特性，可直接用于结构验证、方案展示与后续工程化生产参考。
