CFB450污泥浓缩处理成套设备结构设计

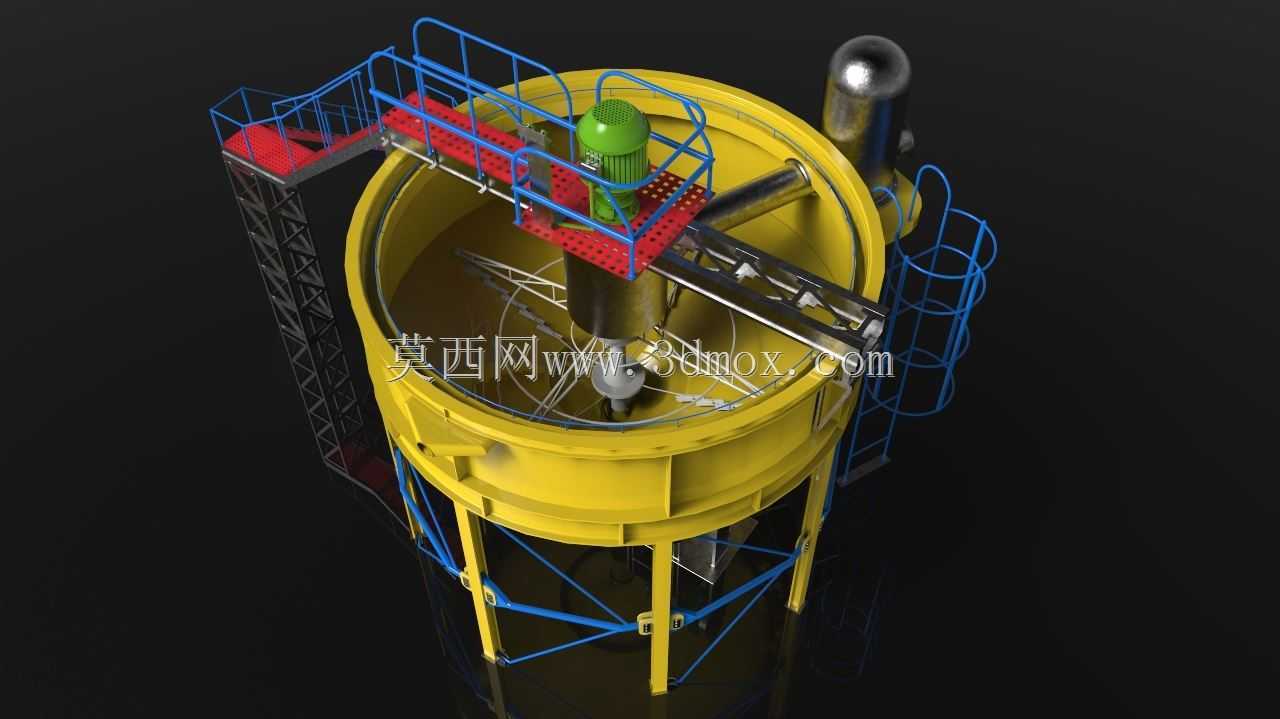

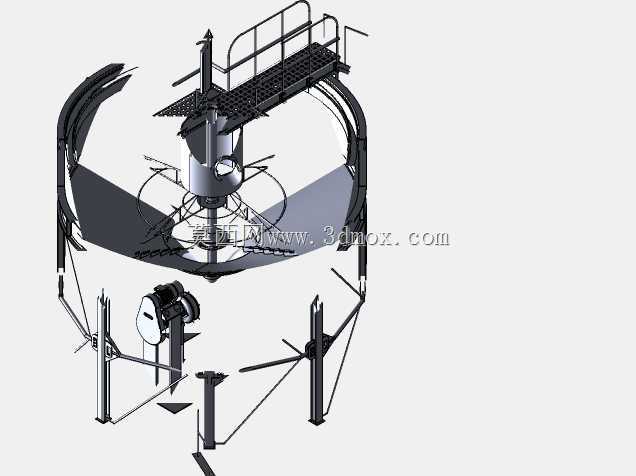

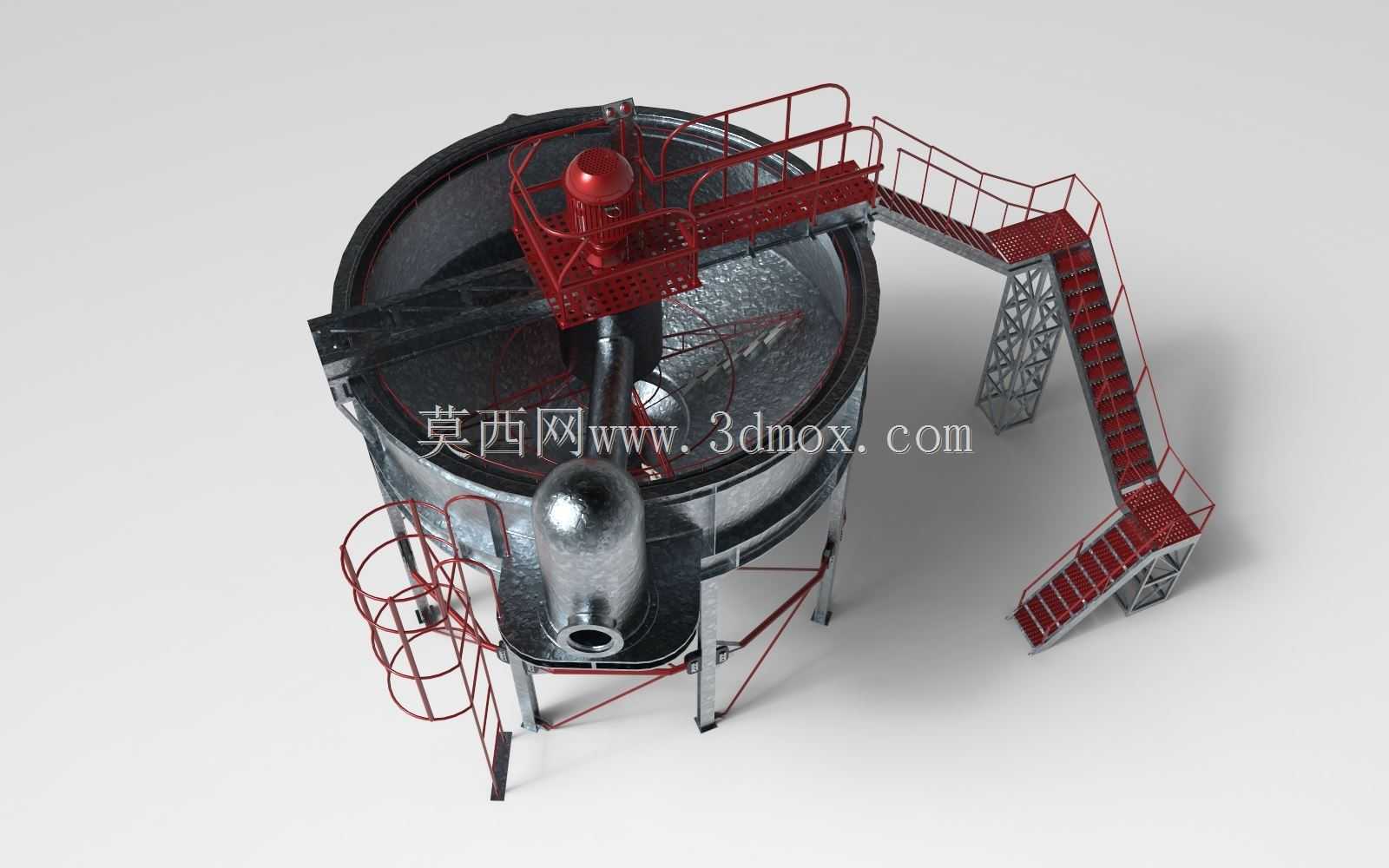

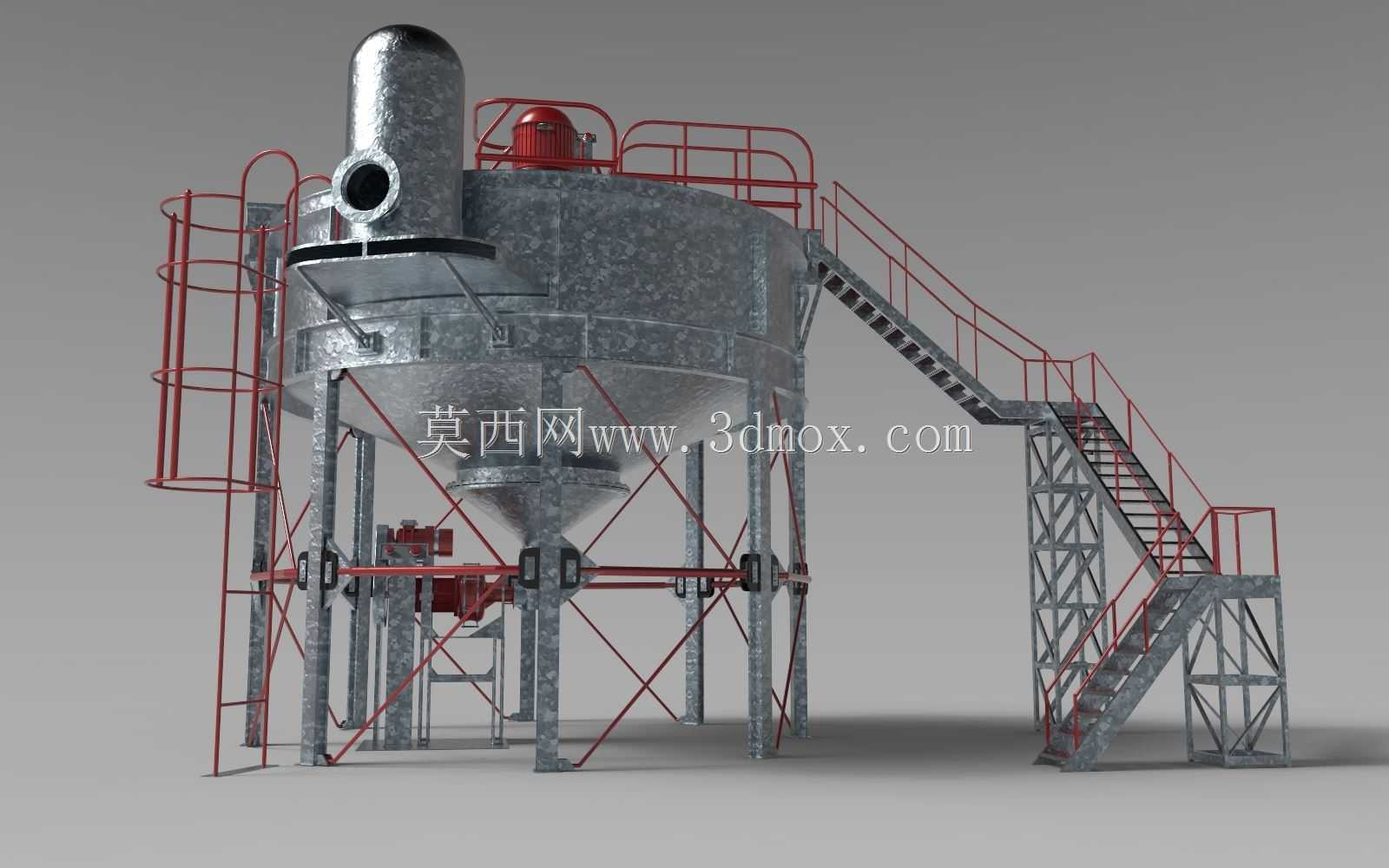

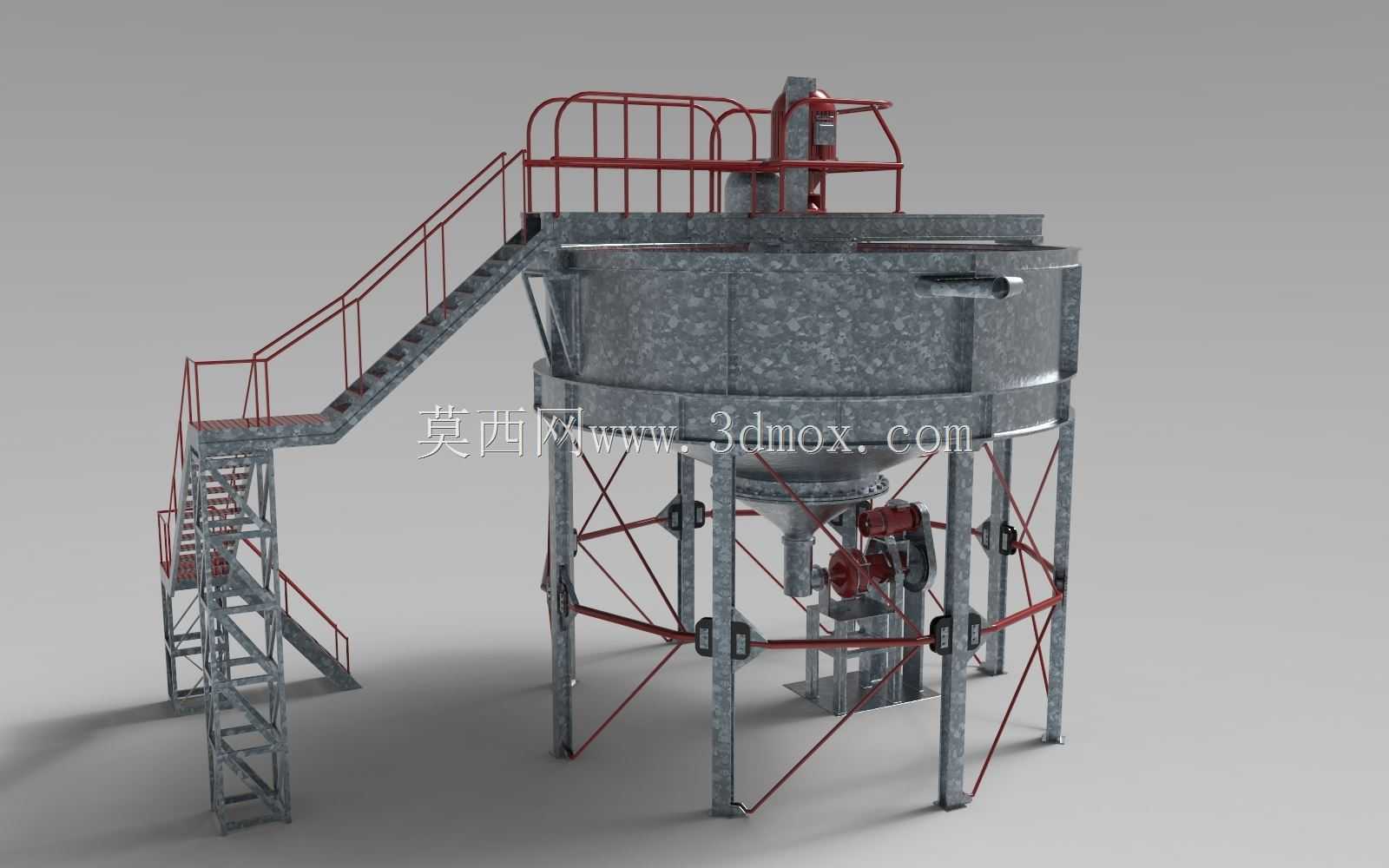

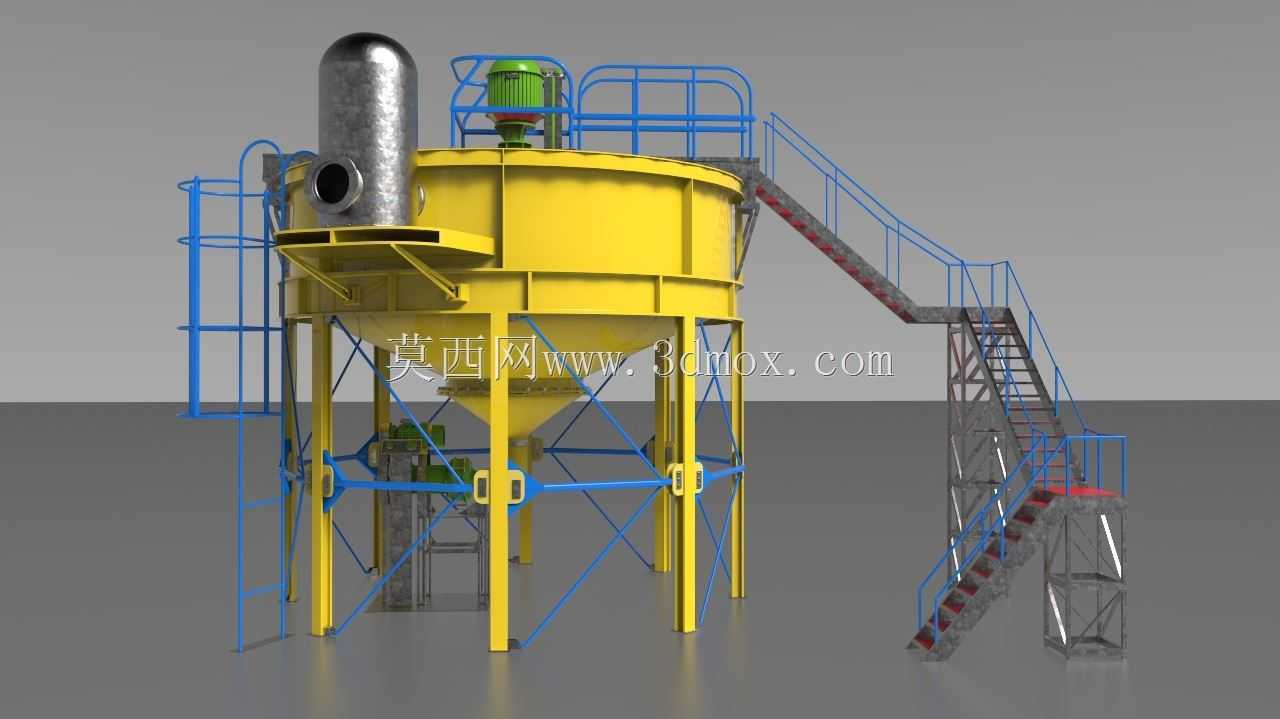

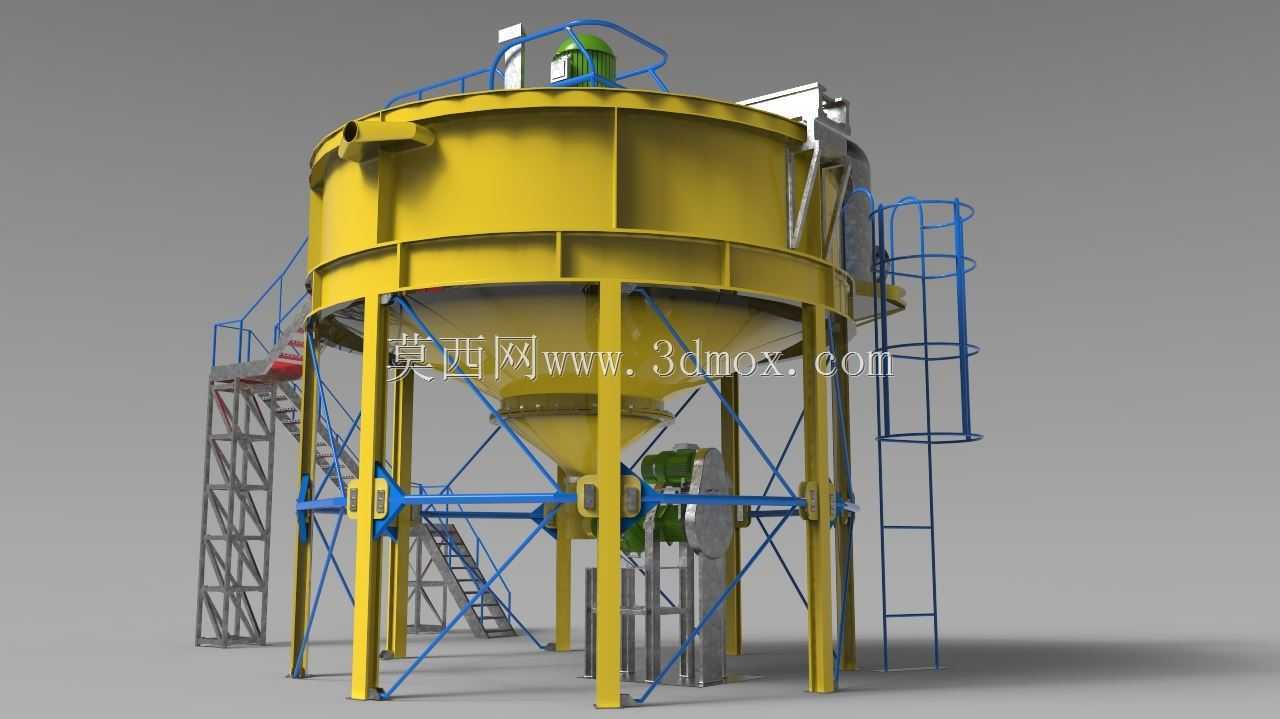

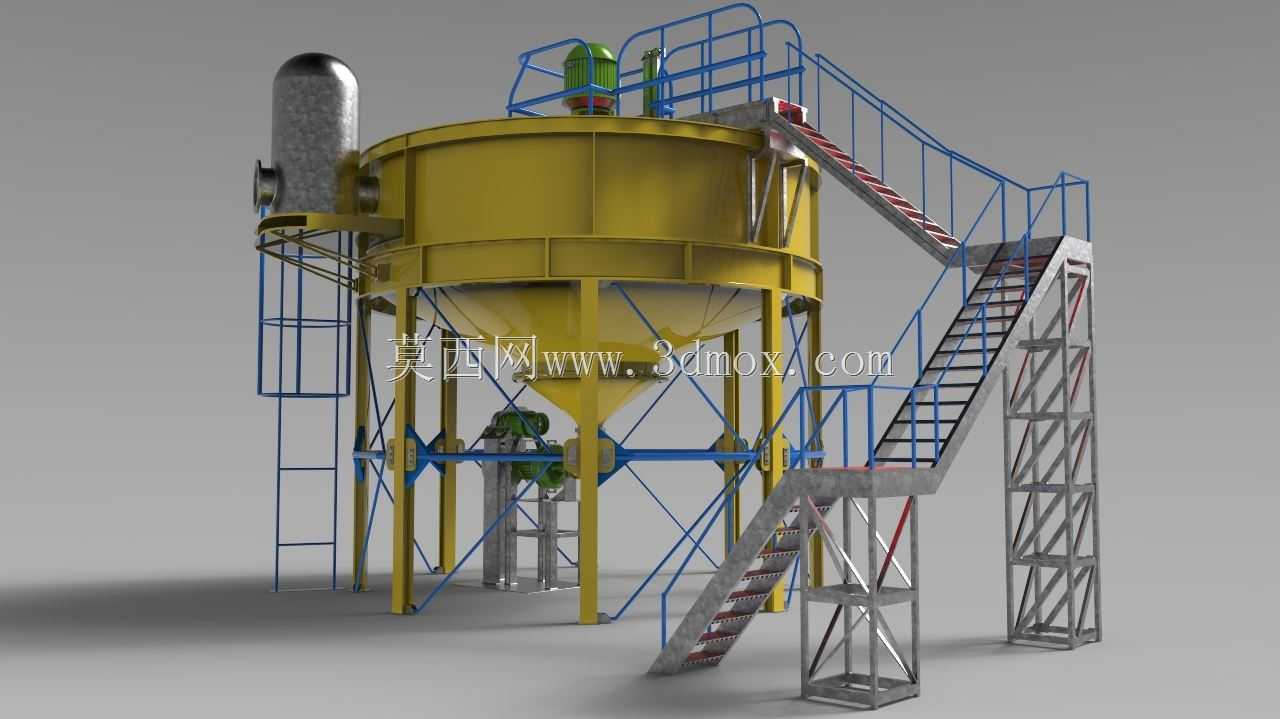

该设备主要应用于市政污水处理厂、工业废水处理站的污泥减量化处理环节，作为污泥脱水工艺前的核心预处理单元，可将含水率99%以上的剩余污泥、初沉污泥浓缩至含水率95%-97%区间，大幅降低后续污泥脱水设备的处理负荷，减少药剂投加量与整体运行能耗，适配日处理规模万吨级以上的水处理项目污泥处理工段，也可用于冶金、化工、食品加工等行业产生的高浓度有机污泥、无机污泥的预浓缩处理场景。设备主体采用立式锥底碳钢罐体结构，上部为圆柱形沉降腔，下部为大锥角集泥斗，锥角设计充分考虑污泥下滑角度，避免污泥黏附架桥，罐体外部设置型钢支撑机架，将整体载荷均匀传递至安装基础，配套带安全护栏的折返式钢制爬梯，直达罐体顶部操作平台，满足日常巡检、设备维护的操作安全要求。功能配置上集成了自动排泥机构、絮凝剂投加混合装置、污泥循环与冲洗系统，可根据进水污泥浓度自动调节排泥频率，配套的絮凝装置可实现药剂与污泥的快速充分混合，形成密实的絮凝团提升沉降效率，罐顶设置排气与溢流结构，维持罐内压力稳定，避免液位异常溢出，同时配套的控制系统可实现进泥、加药、排泥、冲洗全流程的自动运行，减少人工值守工作量。设计阶段充分考虑现场安装边界条件，罐体采用分段式法兰连接结构，可拆分运输后现场组装，适配不同厂区的运输通道与吊装条件，进料口设置在罐体上部切向位置，利用旋流作用提升污泥沉降效率，排料口设置在锥底最底端，避免积泥死角，设备整体安装时需预留爬梯外侧1.2米以上的操作维护空间，顶部平台需满足2kN/㎡的均布载荷要求，罐体基础需做防腐防渗处理，适配户外露天安装的使用环境，整体结构兼顾运行稳定性与维护便捷性，可长期连续运行在高湿、高腐蚀的污泥处理工况环境中。
