包装行业用3米长平面皮带输送机

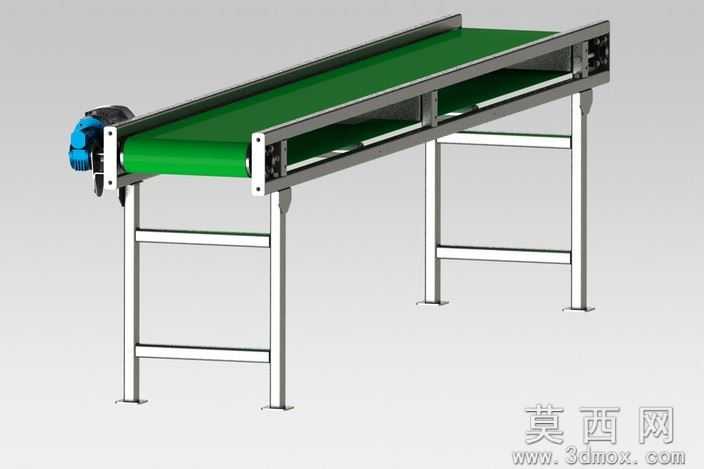

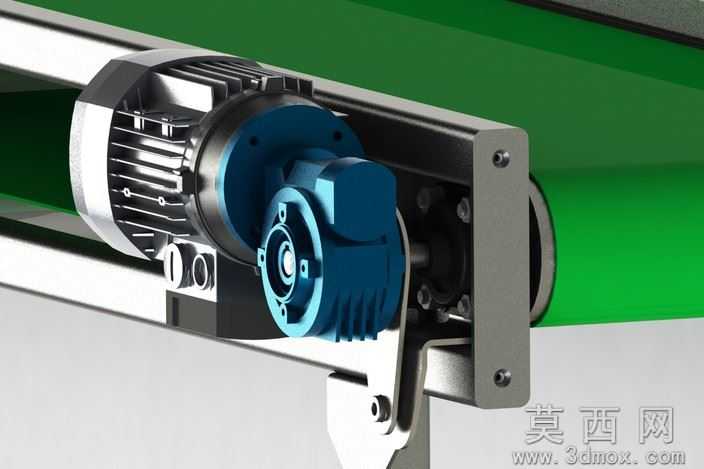

本模型为面向包装行业打造的平面皮带输送设备三维设计成果，建模阶段以实际生产需求为核心基准，首先确定设备总长度为3000毫米的核心参数，依次完成机架、驱动单元、传动辊组、皮带张紧结构、支撑腿的分步建模，建模过程严格遵循机械设计公差规范，各零部件装配关系完全匹配实际设备的装配逻辑，不存在干涉错位问题，可直接用于后续的工程出图与结构优化。参数设计层面，机架采用标准方管焊接结构的等效建模，支撑腿设置横向加强筋提升整体结构刚性，驱动端集成减速电机安装位，传动辊直径、皮带宽度均按照轻型包装物料输送的常规载荷匹配设计，张紧结构采用可调式辊座设计，可实现皮带松紧度的便捷调节，适配长期运行后的皮带拉伸形变需求。渲染材质方面，输送皮带采用哑光绿色PVC材质模拟工业常用轻型输送皮带质感，机架与支撑腿赋予磨砂金属材质还原钢材焊接机架的真实外观，驱动电机端盖采用蓝色烤漆材质区分功能部件，整体渲染效果贴近工业现场实际设备的视觉表现，可直接用于方案展示与项目汇报。结构原理上，设备依靠端部减速电机驱动主动辊转动，通过摩擦力带动绿色PVC皮带循环运转，实现包装物料的水平平面输送，下部设置回程托辊承托皮带下半段，避免皮带下垂影响运行稳定性，支撑腿底部设置可调脚杯结构，可适配不平整地面的安装调平需求，整体结构简单可靠，维护便捷。软件兼容层面，模型提供STEP、IGES等通用三维格式文件，可被SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件直接打开编辑，不存在版本兼容障碍，方便不同软件使用习惯的设计人员进行二次修改与方案调整。研发教学应用层面，该模型可作为包装生产线输送单元的设计参考模板，帮助研发人员快速完成同类型输送设备的方案迭代，也可作为机械设计专业的教学案例，用于讲解皮带输送设备的结构组成、装配逻辑与传动原理，辅助学生理解轻型输送设备的设计要点，同时也可用于职业院校的实训教学，帮助学员掌握输送设备的拆装与维护相关知识。
