车床用滚珠丝杠副组件三维设计

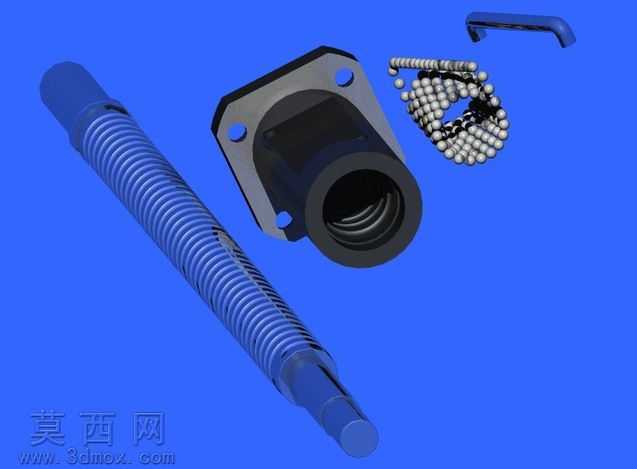

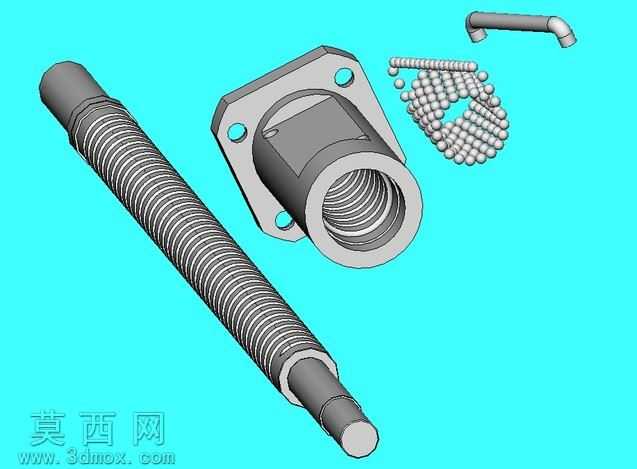

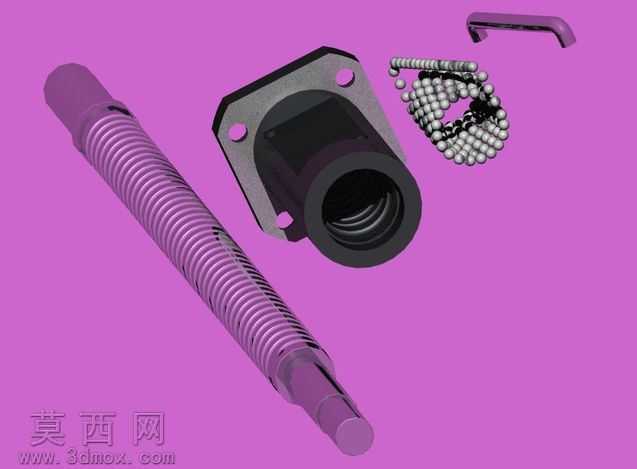

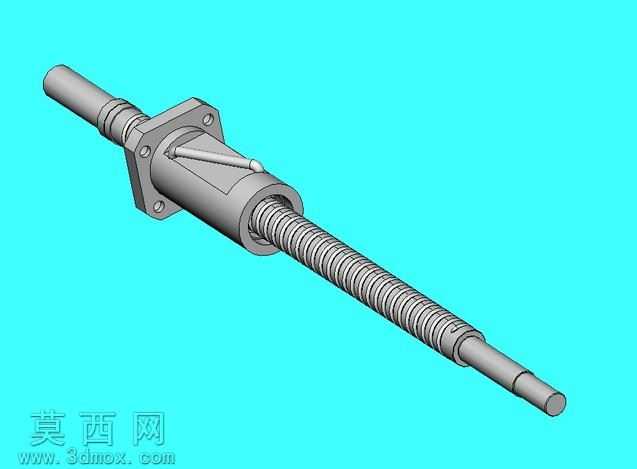

本套三维模型为车床配套的滚珠丝杠传动组件，包含丝杠轴、配套螺母座、循环钢球三大核心组成部分，建模过程严格遵循实物手测尺寸参数完成，整体比例协调，结构还原度高。建模阶段首先完成丝杠主体的参数化构建，针对丝杠外圆的梯形螺纹滚道，采用螺旋扫描特征生成连续滚道曲面，保证滚道导程、牙型角与马扎克车床原配丝杠参数完全匹配，丝杠端部的安装轴颈、键槽、定位端面均按照实测尺寸逐一绘制，各轴段的同轴度、退刀槽细节均做了还原，避免建模出现结构失真。配套的法兰式螺母建模时，先构建螺母基体的法兰安装结构，准确绘制法兰端面上的两个安装定位孔、端面定位凸台的尺寸，螺母内部的反向滚道、循环器安装位按照滚珠循环路径做了完整建模，还原了滚珠在螺母与丝杠之间的循环回路结构，螺母外表面的安装基准面、倒角细节均做了精细化处理，保证装配时的干涉检查可正常进行。循环钢球部分采用阵列特征完成整列钢球的排布，严格按照滚道曲率半径设置钢球直径，还原钢球在滚道内的接触状态，同时对配套的钢球保持架、端部密封挡圈也做了结构还原，保证整套组件的结构完整性。材质与渲染阶段，针对丝杠、螺母的金属材质，调整金属材质的粗糙度、反射参数，还原淬硬轴承钢的哑光金属质感，钢球部分设置高反射金属材质，模拟轴承钢球的光亮表面效果，法兰安装面做了发黑处理的材质区分，不同部件的材质差异清晰可辨。渲染时采用蓝色纯色背景突出组件主体，通过多角度布光展现螺纹滚道、钢球排列、螺母安装结构的细节，各部件的装配关系清晰直观。设计思路上以实物逆向测绘为核心，所有尺寸均来自马扎克车床原配丝杠的手动测量数据，建模过程中反复核对各配合尺寸，保证丝杠与螺母的同轴度、钢球与滚道的配合间隙符合实际装配要求，整套模型可用于车床传动结构的教学演示、数控维修的结构认知、以及相关传动部件的设计参考，完整还原了滚珠丝杠副将旋转运动转化为直线运动的核心结构，清晰展现了丝杠、螺母、钢球三者的配合关系，能够直观呈现滚珠丝杠传动低摩擦、高精度的结构原理。
