六自由度并联精密定位调整平台结构

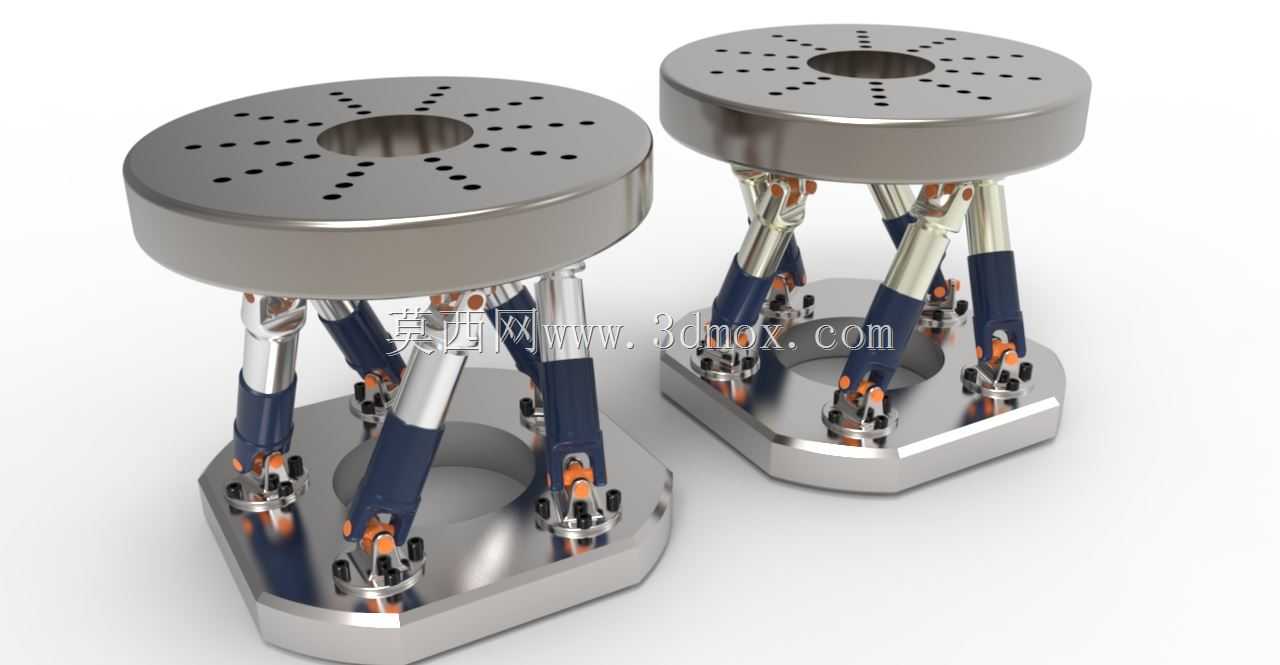

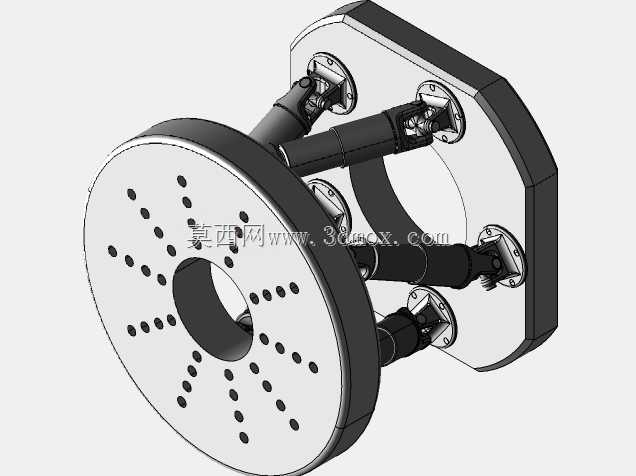

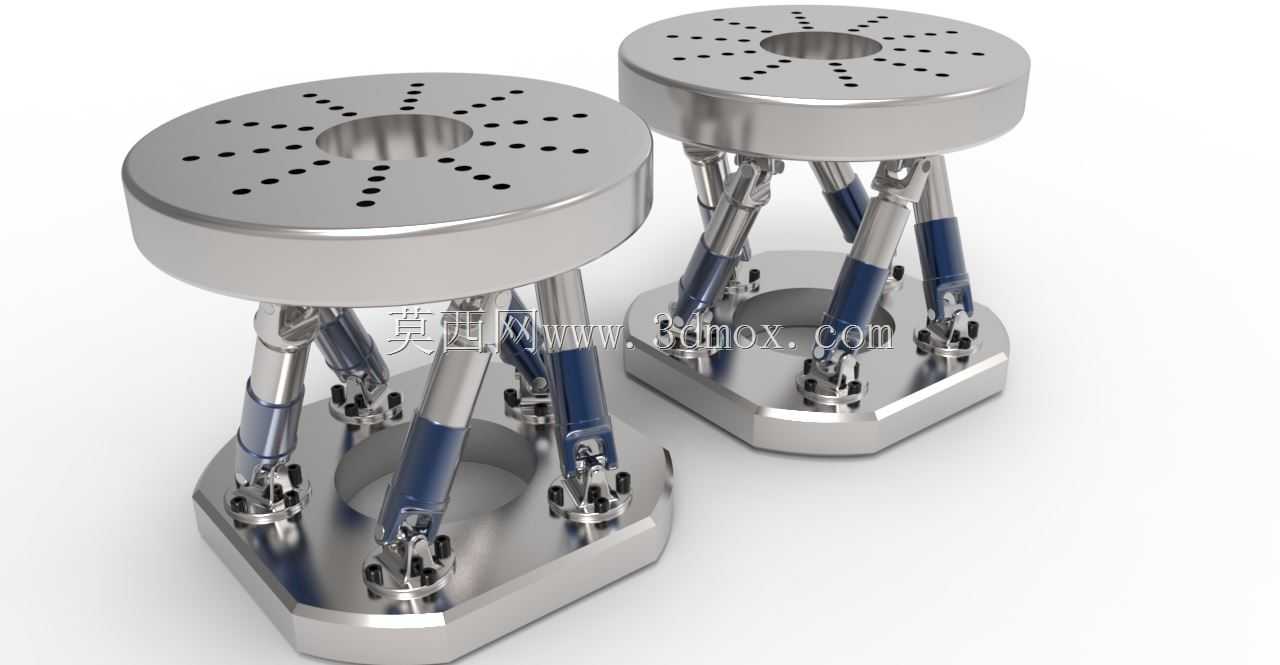

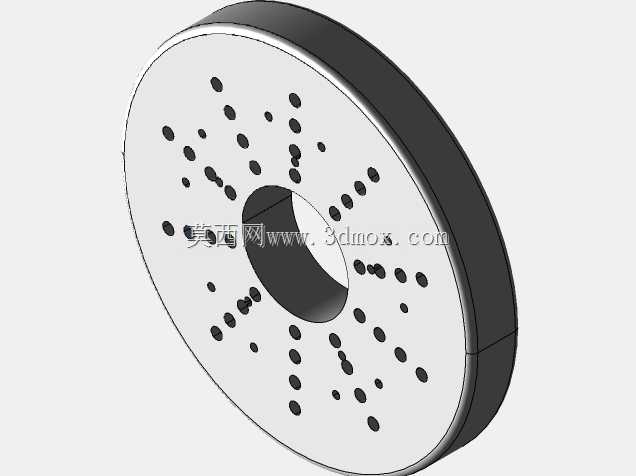

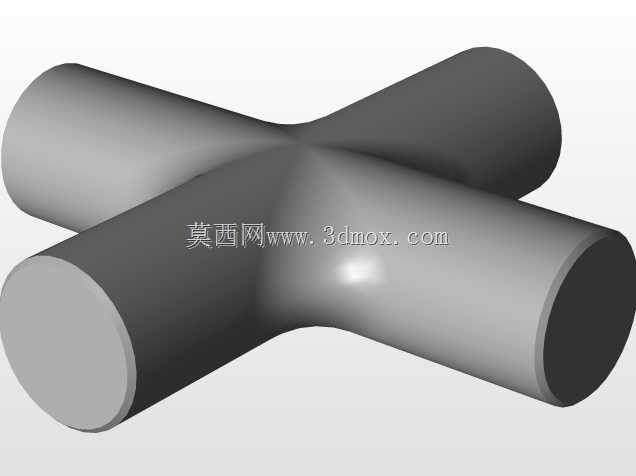

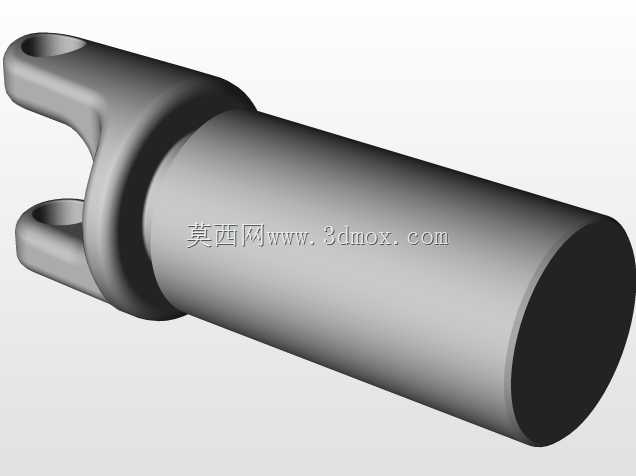

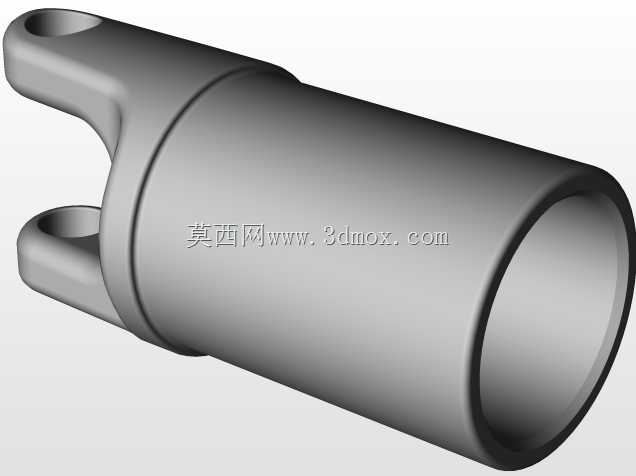

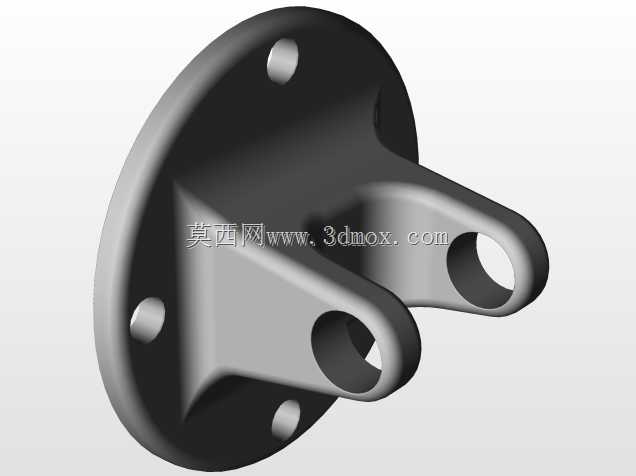

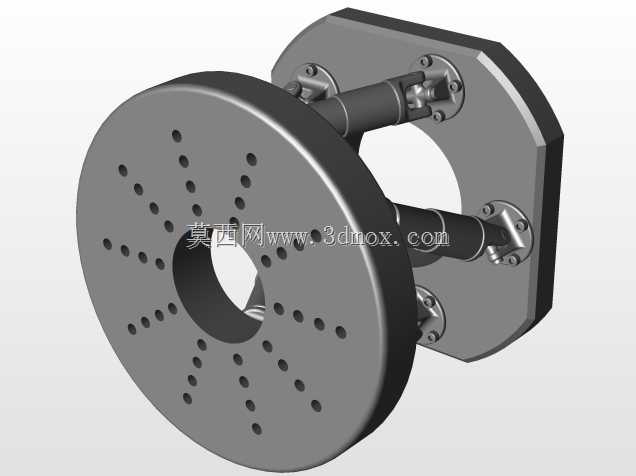

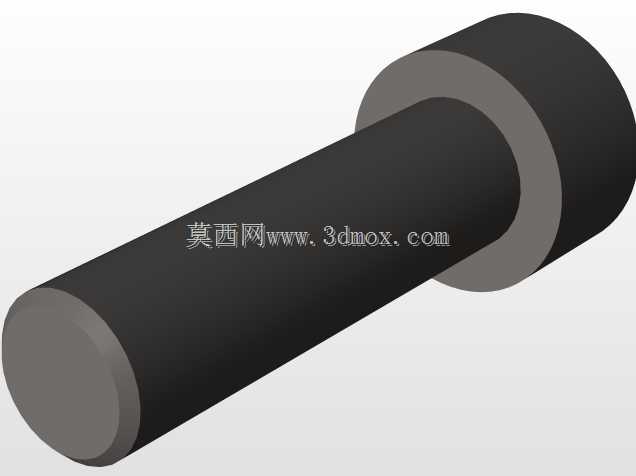

该六自由度并联调整平台是面向高精度位姿调控场景开发的核心执行机构，广泛应用于精密光学装调、航空航天部件对接、高精度加工装夹、微纳操作实验、大型设备安装校准等对空间位姿调整精度有严苛要求的工业与科研场景，能够在狭小安装空间内实现负载在六个空间自由度上的纳米级到微米级精度的位姿调整，解决传统串联调整机构累积误差大、结构刚度不足、负载自重比偏低的痛点。平台整体采用上下双刚性安装板搭配六组可伸缩驱动支腿的并联构型，上安装板为带中心通孔的圆形结构，盘面均匀排布多组螺纹安装孔，可适配不同规格的工装夹具、被测工件或功能模块的快速装夹，中心通孔可满足光路穿过、管线排布或是中心定位基准的布设需求；下安装板为切边六边形结构，在保证整体结构刚度的同时缩减了安装占用的平面边界，底部预留的安装孔位可直接固定在光学平台、设备基座或是生产线工位上，安装边界紧凑，可适配多数现有工位的安装空间，无需对原有基座进行大规模改造。六组驱动支腿采用两端虎克铰与上下安装板连接的结构设计，每一组支腿都集成了精密伸缩驱动组件，通过六组支腿的伸缩量协同配合，可实现上平台沿X、Y、Z三个轴向的平移，以及绕三个轴向的转动调整，相比传统串联调整机构，该并联结构的所有支腿共同承担负载，整体结构刚度更高，动态响应速度更快，运动过程中无累积传动误差，调整精度更稳定。设计过程中充分考虑了实际使用的负载适配需求，支腿的铰接点位置经过多轮运动学仿真优化，在保证工作空间满足常规调整行程需求的前提下，尽可能缩小了机构的整体尺寸，同时规避了支腿运动过程中的干涉风险；支腿上的铰接结构采用自润滑耐磨设计，长期往复调整过程中无明显间隙产生，可长期保持调整精度的稳定性，降低日常维护的频次。平台整体采用金属材质加工，外露表面做了防锈耐磨处理，可适配车间、实验室等不同的使用环境，无论是作为精密加工的辅助调姿工装，还是光学实验的精密定位平台，或是大型部件装配的对接调整机构，都能稳定提供高精度的位姿调整支撑，满足不同场景下的高精度位姿调控需求。
