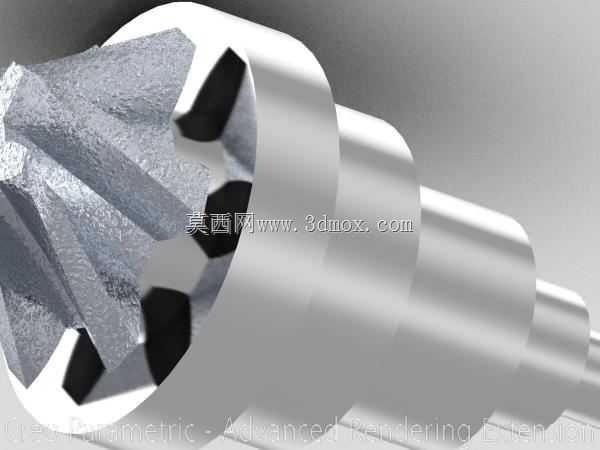

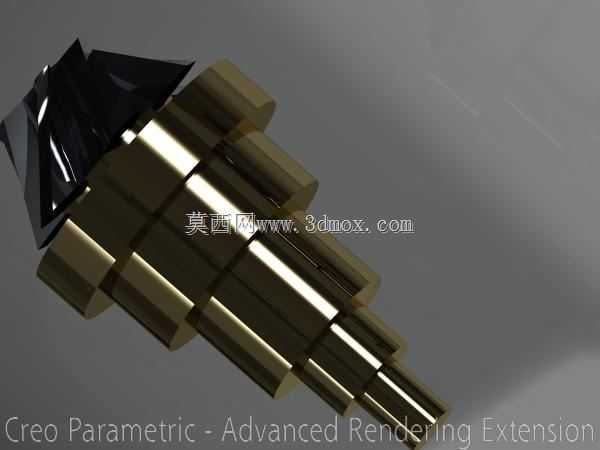

阶梯轴类金属传动连接构件结构设计

在常规机械传动系统的布局中，这类阶梯式轴类构件往往承担着扭矩传递、部件定位与多工位载荷承载的核心作用，区别于等直径光轴的设计逻辑，阶梯结构的每一段轴径变化都对应着实际装配场景的功能需求。从实际应用场景来看，这类构件常出现在中小功率传动箱、精密进给机构、专用工装夹具的动力输出端，不同直径的轴段分别适配轴承内圈、传动轮、定位套、锁紧件的安装需求，轴肩位置直接作为装配定位的基准面，省去了额外加装定位隔套的冗余设计，能有效压缩传动单元的轴向安装空间。

设计这类构件时，首先要梳理整个传动链的载荷分布：输入端连接动力源的轴段需要匹配对应传动件的内孔公差，通常选用过渡配合保证扭矩传递的同轴度，中间逐段递减的轴径一方面是为了装配时零件能顺利套入，避免过盈装配时刮伤配合面，另一方面轴肩的高度差要严格匹配所装轴承的内圈厚度，保证轴承安装到位后内圈能完全贴合轴肩端面，不会出现轴向窜动。最末端的细轴段通常用于安装锁紧螺母或者端盖定位件，轴端会设计倒角结构，既方便装配时的导向，也能去除机加工产生的锐边，避免装配时划伤操作人员或者损坏密封件。

从安装边界来看，这类轴构件的轴向总长度需要匹配传动箱腔体的内部深度，最大直径轴段的外圆要和腔体内部的避让空间留足安全间隙，避免轴运转时和箱体内壁发生剐蹭。每一段轴颈的表面粗糙度要求有明确区分：和轴承、传动轮配合的轴段粗糙度要控制在Ra1.6以内，保证配合面的接触刚度，非配合的轴段表面粗糙度可以放宽到Ra6.3，减少不必要的精加工工序成本。轴的材质通常选用中碳钢经调质处理，兼顾芯部的韧性和表面的耐磨性，对于有更高耐磨需求的配合轴段，还可以额外做表面高频淬火处理，提升轴颈表面的硬度，延长长期运转下的使用寿命。

实际选型适配时，要重点核对各轴段的直径公差和形位公差：配合轴段的圆柱度公差需要控制在直径公差的1/2以内，各轴肩端面相对于轴线的垂直度公差要满足轴承安装的精度要求，避免轴承安装后出现偏载，导致运转时发热、噪音过大甚至提前失效。轴上如果需要设计键槽来传递扭矩，键槽的宽度要和对应传动件的键槽宽度匹配，键槽的深度要严格遵循标准规范，避免开槽过深削弱轴的整体强度，键槽的位置要尽量靠近轴段的装配定位端，减少传动时的应力集中。另外，轴的各段过渡位置要设计合理的圆角过渡，避免直角台阶造成的应力集中点，在承受交变载荷的工况下，圆角半径的取值直接影响轴的疲劳强度，不能为了装配时零件贴合更紧密就刻意缩小圆角半径，需要在定位精度和结构强度之间找到平衡。

这类阶梯轴构件在装配时，通常从最大直径轴段的一端开始依次装入各个配套零件，装配顺序和轴径从大到小的变化顺序完全对应，能避免出现零件装到一半被轴肩挡住无法到位的问题。日常维护中，只需要定期检查配合轴段的磨损情况、轴肩位置是否有疲劳裂纹，以及锁紧件是否松动，就能保证整个传动单元的运转稳定性。相较于一体化定制的特殊传动轴，这种标准化阶梯结构的轴件加工难度更低，普通车床就能完成大部分机加工工序，后续的外圆磨精加工也能轻松达到精度要求，制造成本和后期维护成本都更低，非常适合通用传动场景的批量应用。
