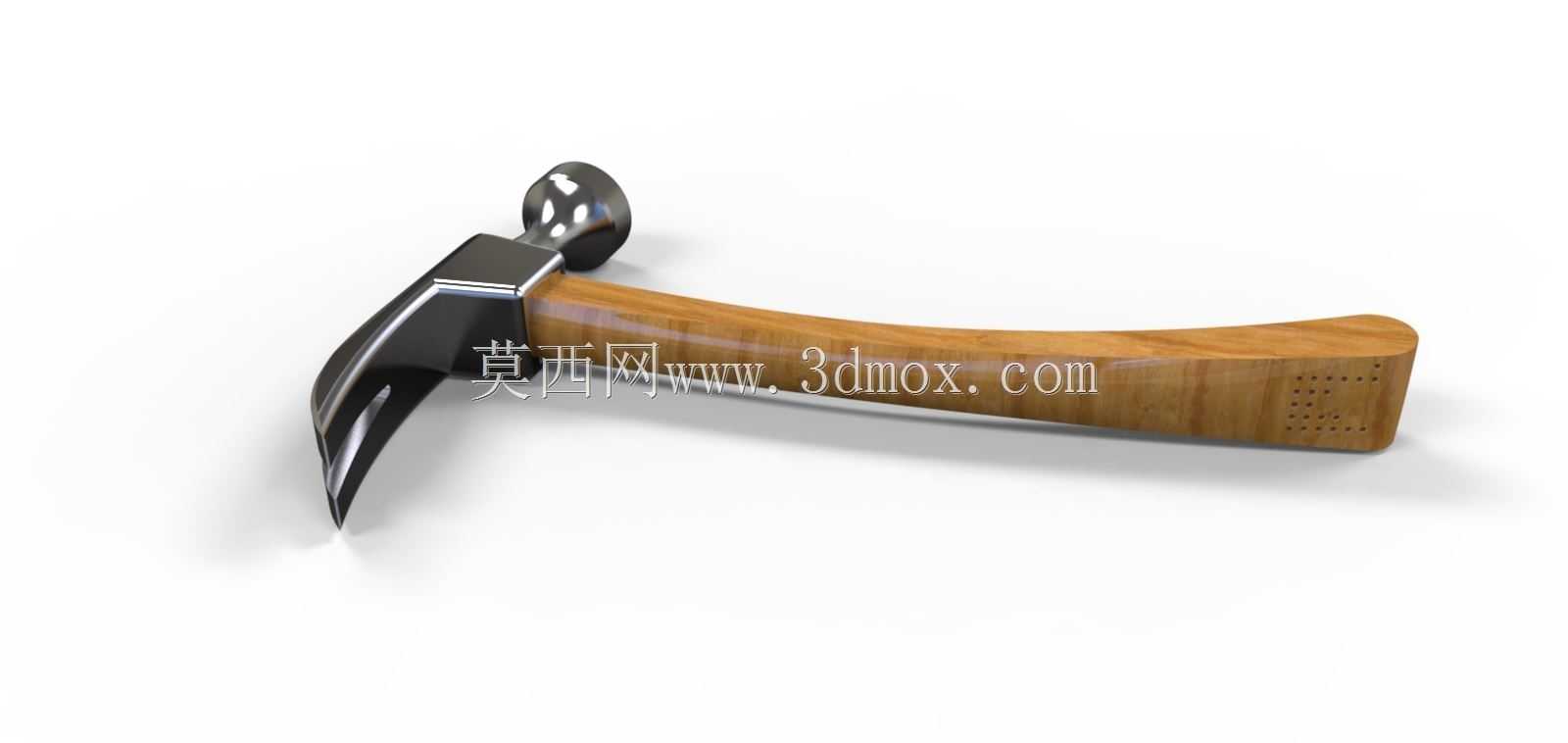

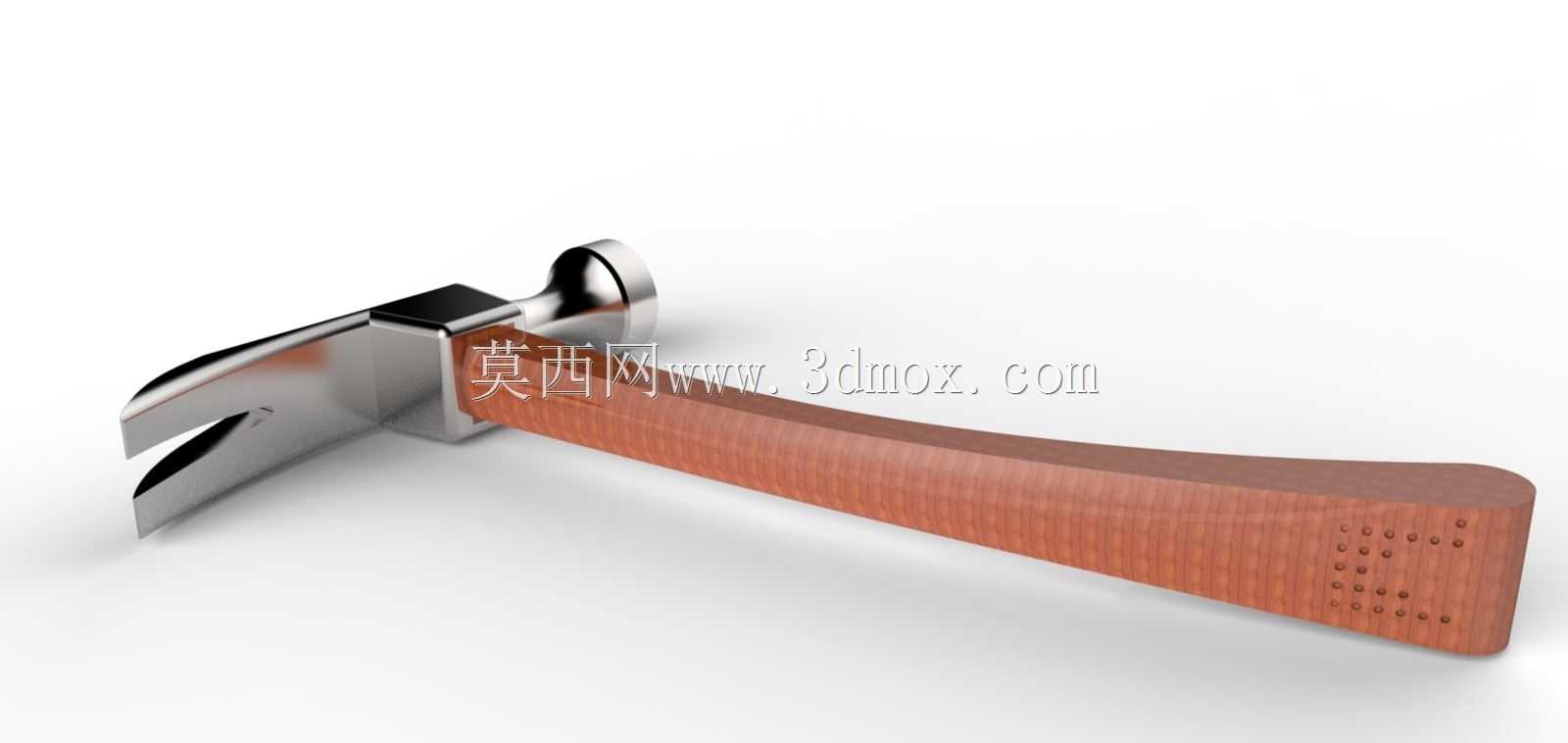

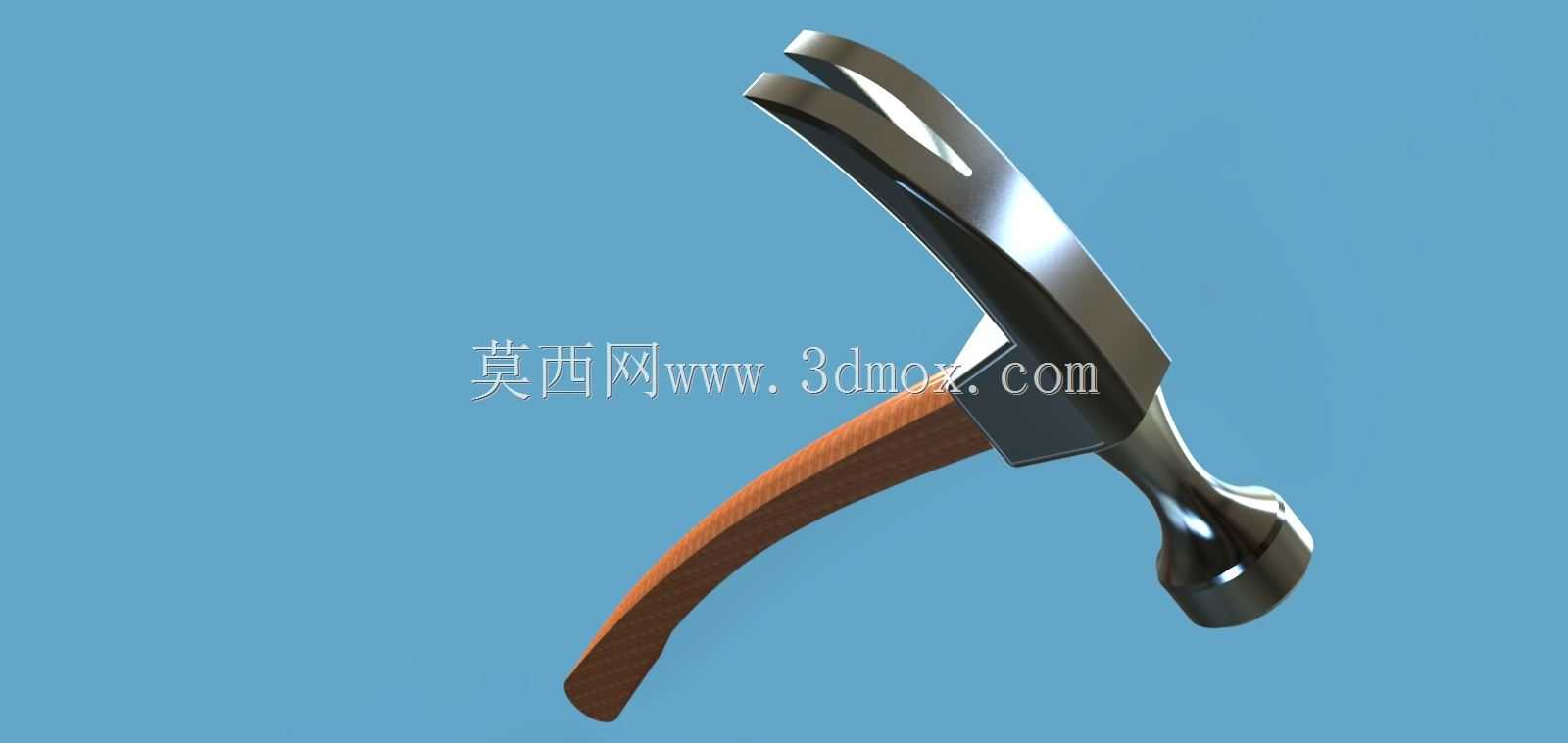

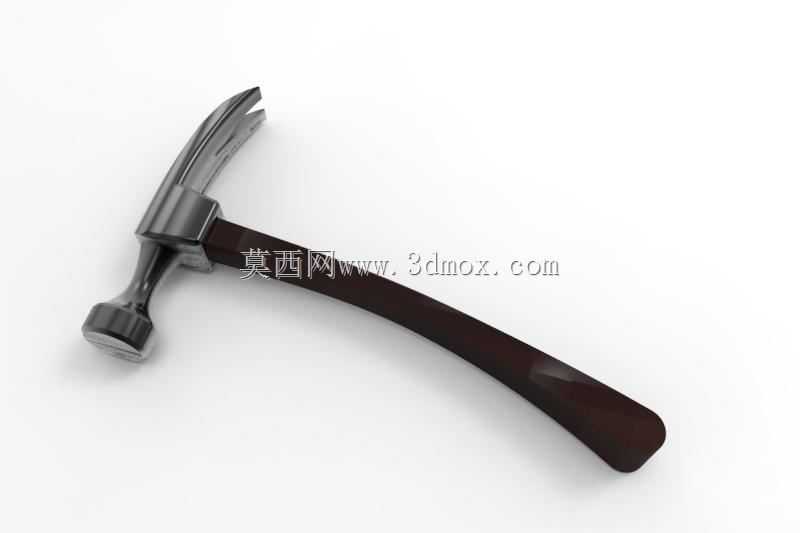

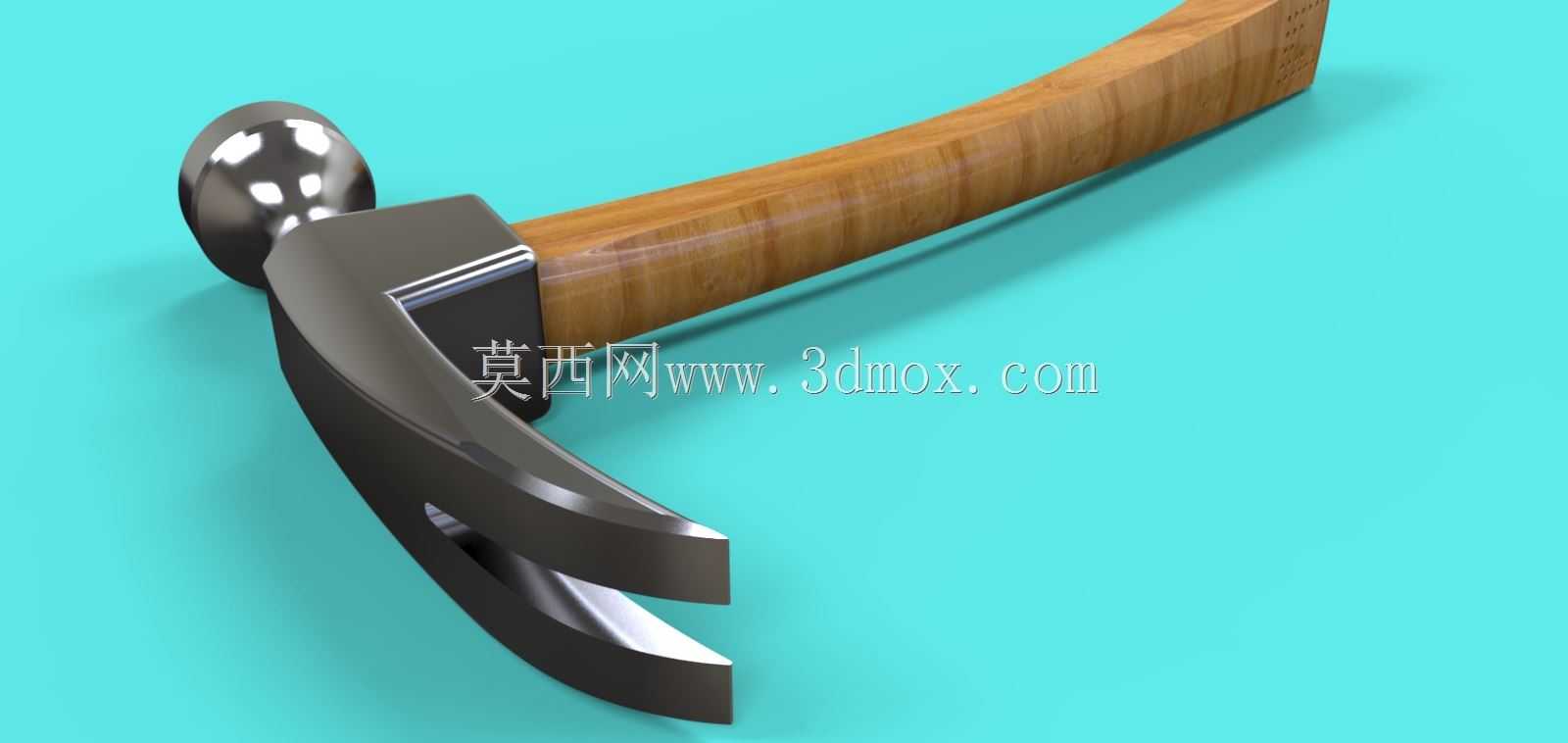

羊角式木柄敲击起钉工具结构设计

日常设备维保、木工作业、建筑现场的零散拆装场景里，这类带起钉结构的敲击工具是随身工具组里的核心配置，区别于纯敲击用途的八角锤，它同时兼顾金属件敲击、圆钉拔除、小型构件撬移的多重功能，不需要频繁更换工具就能完成单工位的多类操作，能有效减少现场作业的工具切换耗时。从结构设计逻辑来看，锤头部分采用高碳钢锻造成型，一端为平面敲击端面，端面做了轻微的倒角处理，避免长期敲击后边缘崩裂掉块，敲击面的平面度控制在0.1mm以内，保证敲击时的力传导均匀，不会出现滑脱偏移的问题；另一端为V型开叉的起钉结构，开叉的内槽做了圆弧过渡处理，咬合圆钉时能贴合钉帽下沿，撬拔时的受力点不会出现应力集中导致的开叉变形，开叉的根部做了加厚处理，能承受最大1500N的撬拔力，满足常规建筑、木工场景下的圆钉拔除需求。锤头与手柄的连接采用楔胀式固定结构，锤头的安装孔为上小下大的锥度孔，木柄装入后从端部打入金属胀楔，让木柄端部膨胀卡紧锥孔，配合锤头侧面的防脱销钉，能避免大力敲击时锤头飞脱的安全隐患，连接结构的抗拔脱力经过测试能达到2000N以上，符合手动工具的安全使用要求。手柄部分选用硬杂木一体车削成型，握持段做了符合人体工学的弧形收腰设计，表面打磨光滑无毛刺，握持时的贴合度较好，能缓冲敲击时产生的反震力，减少长期使用对手腕的劳损；手柄的长度控制在300mm左右，既保证了敲击时的力臂长度，能让使用者用较小的握力输出足够的敲击力矩，又不会因为长度过长导致狭小空间内操作受限。锤头的总长度控制在130mm左右，最大宽度为45mm，整体重量控制在0.5kg区间，适配大多数成年使用者的握持力度，长时间手持作业不会产生明显的负重感。在实际使用场景中，平面敲击端可用于敲击铁钉、小型金属构件、装配时的零件对位，起钉端除了拔除圆钉之外，还可以临时充当撬棍使用，用于撬开拼接的木板、调整小型构件的安装位置，在设备维保场景中还可以用来敲击拆卸锈蚀的小型销钉、垫片。设计过程中对锤头的重心做了优化调整，重心落在锤头靠近敲击端三分之一的位置，敲击时的力传导更顺畅，不会因为重心偏置导致敲击方向偏移，同时也能提升起钉时的撬动力矩。木柄与锤头的连接位置做了防水浸的密封处理，避免长期在潮湿环境下使用时木柄膨胀收缩导致的连接松动，延长工具的整体使用寿命。这类工具的安装边界没有特殊限制，属于手持手动工具，不需要配套固定安装结构，日常存放时注意保持锤头工作面的干燥，避免锈蚀影响敲击精度即可，手柄如果出现开裂、松动的情况要及时更换胀楔或者更换手柄，避免使用过程中出现安全事故。在三维建模过程中，需要重点关注锤头锥孔与木柄的配合公差，锥度配合的过盈量控制在0.2-0.3mm之间，既保证安装时的装配可行性，又能确保胀紧后的连接强度；起钉端的V型槽开口尺寸要适配常规的圆钉帽直径，开口宽度控制在8mm左右，能覆盖绝大多数场景下使用的圆钉规格；敲击端面的硬度要达到HRC48-55之间，兼顾耐磨性和韧性，避免硬度过高导致崩裂，硬度过低导致敲击面凹陷变形。
