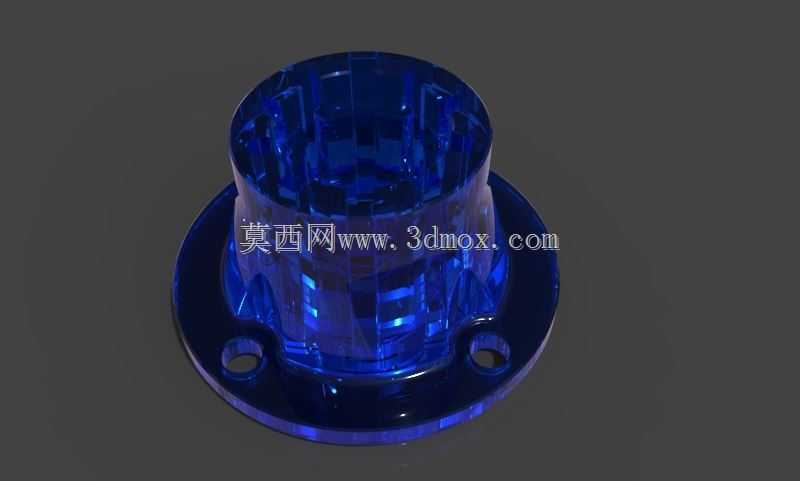

带安装法兰的透明蓝色筒状连接基座

这类带法兰的筒状连接构件，在流体输送管路系统、小型光学设备安装工位、实验装置流体通路搭建场景中十分常见，日常做设备结构设计时，经常会遇到需要兼顾通路导通、部件定位、外观可视需求的安装位，这类构件刚好能匹配这类复合需求。从结构功能来看，构件下部的圆盘法兰是核心安装定位结构，法兰上对称开设的两个安装通孔，是用来穿装固定螺栓的，安装时可以直接将法兰面贴合在设备安装基板的对应平面上，穿入螺栓后锁紧就能完成构件的固定，这种法兰安装的方式能保证构件与安装面的贴合密封性，同时承受管路或构件内部介质带来的轴向、径向载荷，避免使用过程中出现移位、密封失效的问题。上部的筒状主体是核心的功能腔体，内部做了多段阶梯式的空腔结构，不同内径的阶梯段可以用来适配不同外径的接入管路、光学透镜或者其他内嵌功能部件，阶梯的端面可以作为内嵌部件的轴向定位面，不需要额外添加定位挡圈就能完成内嵌件的轴向限位，减少装配时的零件数量，降低装配复杂度。做这个构件的三维建模时，首先要确定法兰的安装边界尺寸，法兰的外径要大于筒身的最大外径，保证安装时螺栓的操作空间足够，不会出现扳手无法拧动螺栓的问题，法兰上的安装孔中心距要匹配安装基板上的预设孔位，孔的直径要比选用的固定螺栓大0.2到0.5毫米，补偿安装时的位置误差，避免出现孔位对不上无法装配的问题。筒身部分的壁厚要根据实际使用场景的承压需求确定，如果是用于低压流体通路，壁厚可以取1.5到3毫米，如果是用于有一定压力的工况，壁厚需要适当加厚，同时在筒身和法兰连接的位置做圆角过渡，减少应力集中，避免长期受载后连接位置出现开裂。构件采用透明材质的设计，主要是为了满足可视化需求，比如在流体实验装置中，可以直接透过筒身观察内部流体的流动状态、是否存在气泡或者杂质堵塞的情况，在光学设备中，透明的筒身可以作为光路的保护套筒，既能够隔绝外界灰尘、水汽对内部光学元件的污染，又不会遮挡光路的传输。建模过程中要注意筒身内部的阶梯面同轴度公差，所有阶梯空腔的轴线要和法兰的安装端面保持垂直，公差控制在0.02毫米以内，否则内嵌的管路或者光学元件安装后会出现倾斜，影响密封性能或者光路对准精度。法兰的安装端面要做平面度要求，平面度公差控制在0.03毫米以内，保证安装后和基板之间的贴合度，避免出现泄漏或者安装不稳的问题。另外筒身的外表面做了光滑的弧面过渡，没有尖锐的棱角，一方面是为了减少流体经过时的阻力，另一方面也能避免安装维护时划伤操作人员。在实际选型使用时，要注意构件的材质耐候性，如果是用于输送腐蚀性流体，需要选用对应耐腐性能的透明工程塑料，如果是用于有温度要求的工况，要确认材质的耐温范围是否匹配工作温度，避免长期使用后出现材质变形、透明度下降的问题。这类构件的安装方式比较灵活，除了通过法兰螺栓固定之外，也可以根据实际安装空间的情况，在筒身外部加装卡箍进行辅助固定，不过法兰固定是可靠性最高的方式，适合有振动、载荷波动的工况。建模时还要注意内部空腔的过渡位置，不同内径的阶梯段之间要做小角度的倒角或者圆角过渡，避免内嵌部件安装时被尖锐的棱边刮伤密封件或者元件表面，同时也能减少流体在阶梯位置的涡流产生，降低流体输送过程中的阻力损失。
