集成轴承的格里森弧齿锥齿轮传动结构

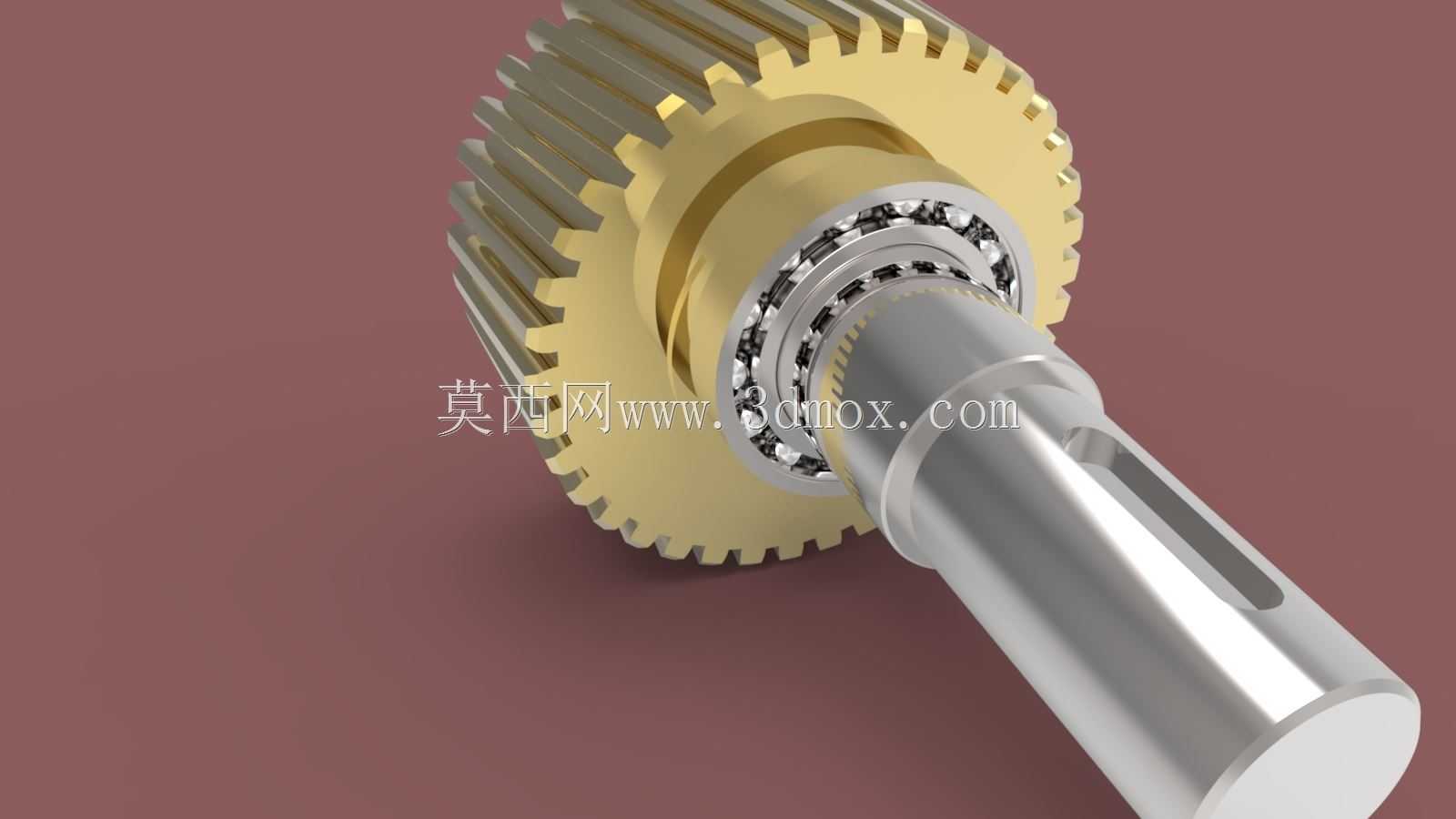

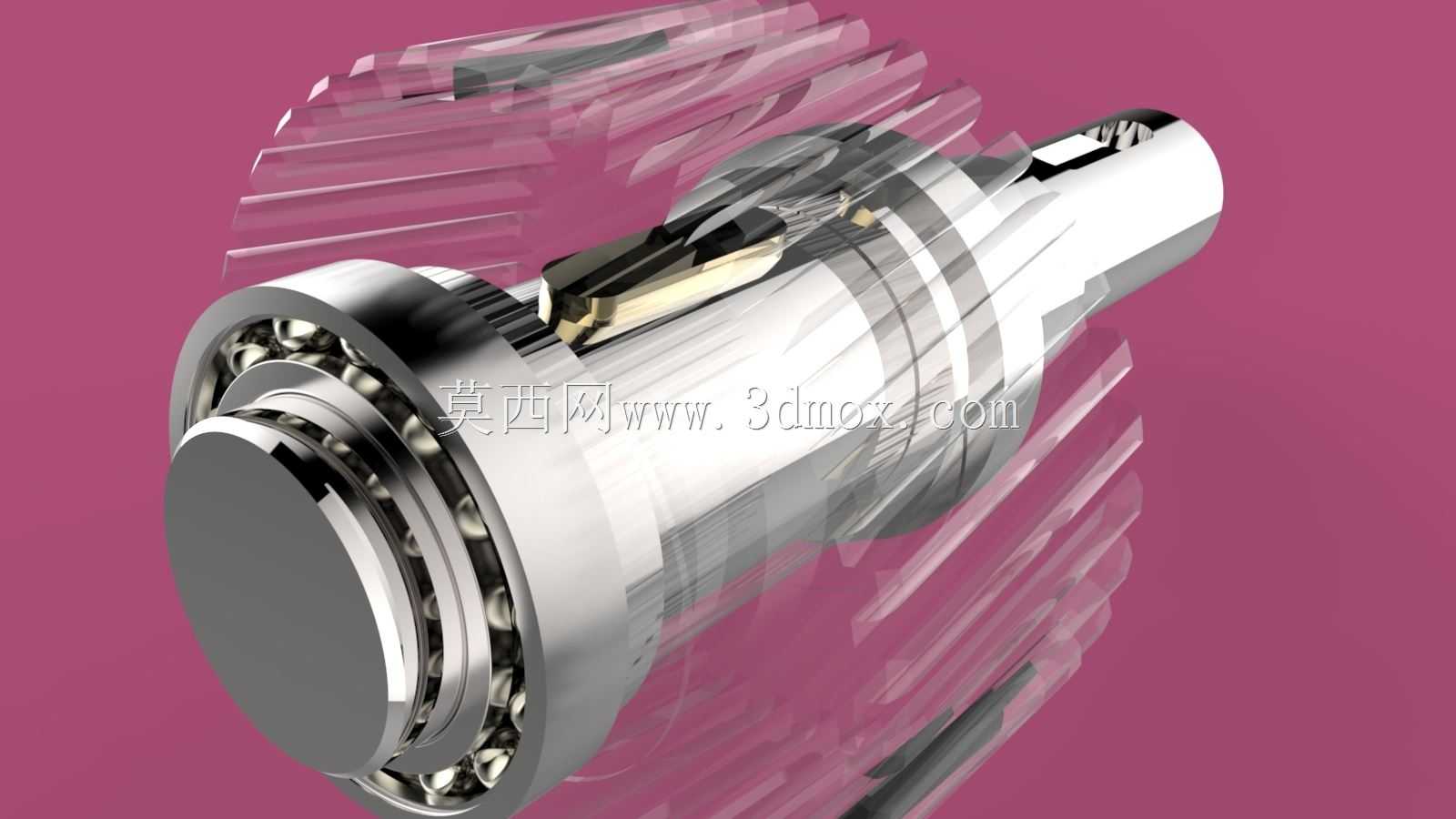

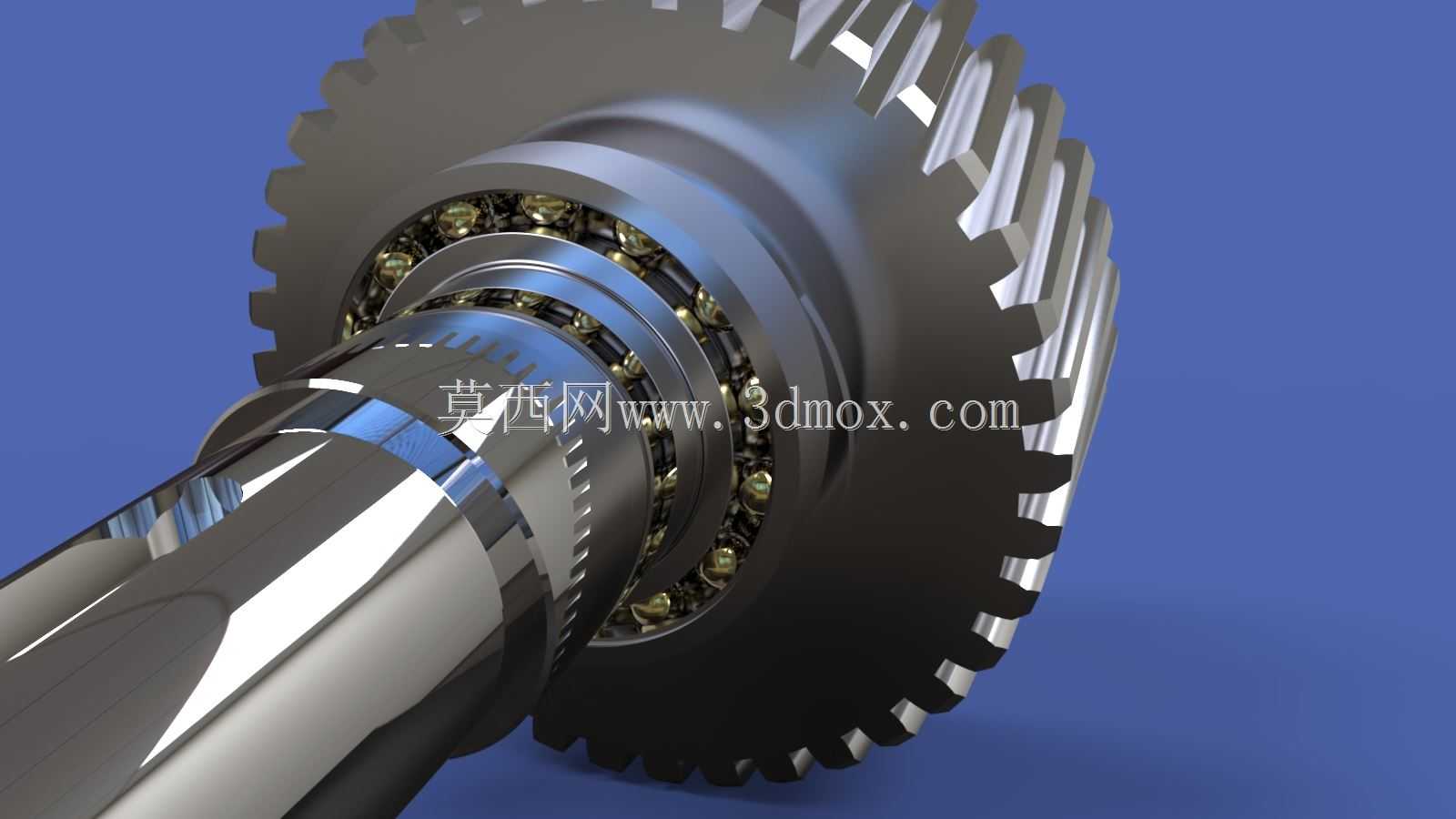

这套带集成轴承支撑的弧齿锥齿轮传动结构，常见于需要交错轴动力传递的工业传动场景，比如立式加工中心的主轴进给传动单元、中小型工程机械的行走分动箱、农用机械的动力输出换向段，核心作用是在两轴轴线呈空间相交的布局下，完成旋转动力的换向传递，同时匹配合理的传动比实现扭矩与转速的转换。从结构设计逻辑来看，这套组件没有采用齿轮与轴分体装配再额外加装轴承座的常规方案，而是将滚动轴承的内圈配合面直接集成在齿轮轴的轴颈位置，轴承外圈的定位台阶直接做在齿轮轮毂的延伸段上，这种一体化设计思路主要是为了压缩传动单元的轴向安装尺寸，减少分体装配带来的同轴度累积误差，避免额外的轴承座零件带来的装配公差链过长问题，在空间受限的传动腔体内可以大幅提升布局紧凑性。实际功能层面，弧齿锥齿的齿形采用渐开线弧面设计，相比直齿锥齿轮，啮合过程中是渐进式的齿面接触，重合度更高，传动过程的冲击载荷更小，运转噪音更低，能承受更高的瞬时过载扭矩，适合中高速、变载荷的传动工况。集成的滚动轴承采用满装圆柱滚子搭配保持架的结构，内圈与轴颈采用过盈配合，过盈量控制在轴径的0.02‰到0.05‰区间，既可以保证传动过程中内圈与轴无相对滑移，又不会因为过盈量过大导致轴承内圈滚道变形影响旋转精度；轴承外圈与安装腔体的配合采用过渡配合，方便装配时的轴向定位，同时预留了0.01mm到0.02mm的轴向游隙，补偿工作状态下轴系受热伸长带来的尺寸变化，避免轴承出现卡滞、烧蚀的问题。外形尺寸与安装边界方面，齿轮的大端齿顶圆直径根据配套传动腔的内径做了适配，齿面宽度按照传动比对应的齿面接触强度要求设计，保证齿面接触应力落在材料许用应力范围内；轴段的伸出端设计有标准的平键键槽，键槽的对称度公差控制在0.02mm以内，方便与外部动力输入或输出端的联轴器、带轮进行连接；齿轮轮毂的端面设计有均匀分布的螺纹孔，可用于安装轴向挡圈对轴承外圈进行轴向锁紧，同时也能作为动平衡校正时的配重安装位，整套组件装配完成后，轴系的径向圆跳动公差可以控制在0.015mm以内，满足中高精度传动的要求。在实际选型适配时，需要注意这套组件的轴系支撑跨距是固定值，安装腔体的轴承位同轴度需要达到IT7级精度，否则会导致轴承偏载，大幅缩短使用寿命；齿面的润滑方式根据转速区间选择，转速低于1500r/min时可采用脂润滑，转速更高时需要采用飞溅油润滑，同时要在腔体对应位置设计油封安装位，避免润滑油泄漏。这套结构的设计难点在于弧齿锥齿的齿形参数与轴承安装位的位置度匹配，建模过程中需要先完成齿面的参数化建模，再以齿面的安装基准面为基准设计轴承配合轴颈与定位台阶，保证装配后齿轮的啮合接触区落在齿面中部，避免出现偏载啮合导致的齿面早期点蚀、断齿问题。
