啮合式传动排挡齿轮组结构设计

这套啮合齿轮组的设计，最初是针对小型手动变速机构的换挡传动需求做的适配，在小型机床进给变速、微型代步车传动箱、手动工装挡位切换这类场景里，这类直齿啮合的排挡齿轮组是很常见的动力传递部件。不同于斜齿齿轮的低噪音特性，直齿结构的齿轮在换挡时更容易实现滑套入位，轴向移动的阻力更小，对于需要频繁切换挡位、传递中等扭矩的工况来说，直齿排挡齿轮的维护成本和加工难度都更有优势。

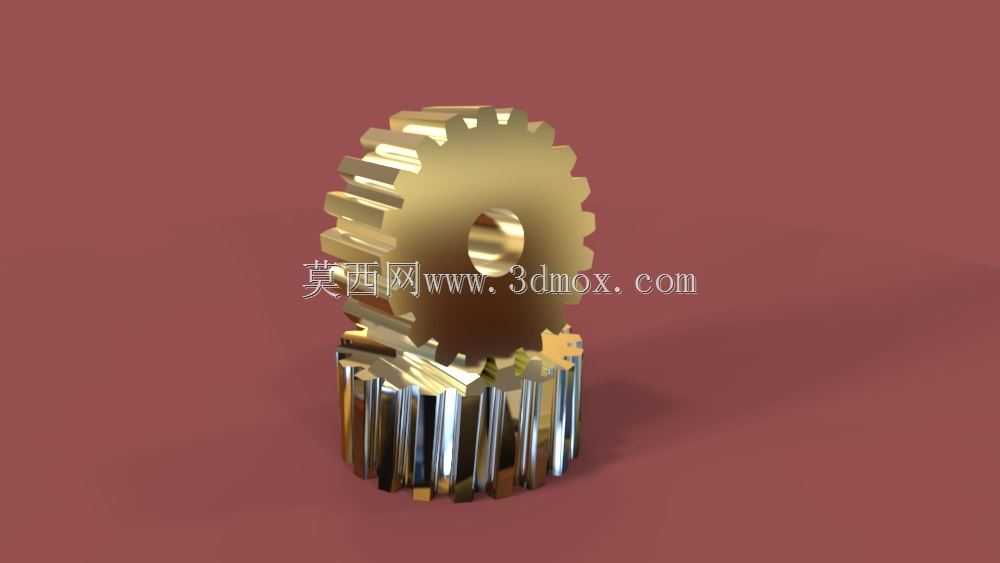

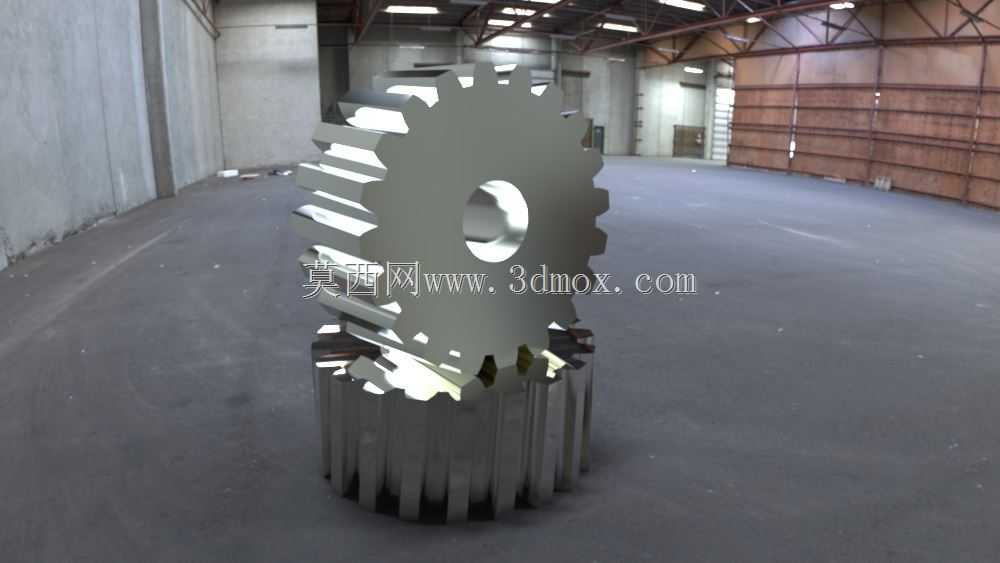

从结构设计逻辑来看，两个啮合齿轮的齿形参数做了等模数匹配，齿顶高系数取标准值1，顶隙预留0.25倍模数的空间，避免啮合过程中出现齿顶干涉，同时保证齿面接触面积足够传递额定扭矩。齿轮中心的安装孔做了公差带H7的精度设计，适配常用的平键连接轴，键槽的位置和尺寸按照GB/T 1096的普通平键标准做了匹配，安装时不需要额外做二次修配，直接可以和对应直径的传动轴完成装配。齿轮的齿宽做了差异化设计，下方固定啮合的齿轮齿宽比上方滑动换挡的齿轮宽出3mm，给换挡时的轴向移动预留足够的啮合余量，避免挡位切换过程中出现打齿、脱挡的问题。

实际应用中，这类排挡齿轮组的安装边界需要注意中心距的公差控制，两轴的平行度误差需要控制在0.02mm以内，否则会出现齿面偏载，加速齿面磨损，缩短零件使用寿命。齿轮的端面做了倒角处理，倒角角度取45度，一方面是去除加工毛刺，另一方面在换挡滑动过程中，倒角可以起到导向作用，让齿轮更容易滑入啮合位置，减少换挡时的卡滞感。齿面的粗糙度要求控制在Ra1.6以内，高频淬火后的齿面硬度达到HRC45-50，既保证齿面有足够的耐磨性，又能让芯部保持足够的韧性，承受换挡时的冲击载荷，避免出现断齿问题。

在建模过程中，齿形的生成采用了标准渐开线齿廓，齿根过渡圆角做了R0.5的处理，减少应力集中，对于承受交变载荷的传动齿轮来说，齿根的应力集中是断齿失效的主要诱因，合理的过渡圆角可以大幅提升齿轮的疲劳寿命。齿轮的轴向定位采用轴用弹性挡圈配合轴肩的方式，安装槽的尺寸按照GB/T 894.1的标准设计，不需要额外定制紧固件，通用标准件就可以完成轴向固定，降低后期的维护更换成本。

这类排挡齿轮组在实际使用中，通常搭配换挡拨叉使用，上方的滑动齿轮和拨叉槽配合，拨叉推动齿轮沿轴向移动，和下方不同齿数的固定齿轮啮合，就可以实现不同的传动比，达到变速换挡的目的。设计时特意将滑动齿轮的拨叉槽位置设置在齿轮宽度的中点位置，保证拨叉推动时受力均匀，不会出现齿轮偏斜卡滞的问题，拨叉槽的宽度和深度适配常用的冲压钢板拨叉，间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会因为间隙过大出现换挡晃动。

从安装尺寸来看，这套齿轮组的轴向总安装空间只需要预留45mm的长度，径向最大轮廓尺寸不超过80mm，对于空间紧凑的小型变速机构来说，这个尺寸边界可以很好地适配现有箱体的内部空间，不需要对原有箱体做大规模修改就可以完成替换安装。齿轮的啮合侧隙预留了0.08-0.12mm的间隙，既可以补偿热膨胀带来的尺寸变化，又能保证传动过程中不会因为侧隙过大出现反向空程，对于需要正反转切换的传动场景，这个侧隙值可以兼顾传动精度和运转顺畅度。

在润滑方式上，这类齿轮组适配飞溅润滑即可，不需要额外设置强制润滑油路，齿轮运转时带起的箱体内润滑油就可以覆盖齿面和安装孔位置，满足日常运转的润滑需求，降低整个变速机构的结构复杂度。齿端的倒角除了换挡导向的作用，也可以在润滑油进入啮合面时起到导流作用，让润滑油更容易进入齿面接触区域，减少齿面的干摩擦，提升运转效率。
