Macaco手动螺旋式起重千斤顶结构设计

这款手动螺旋式千斤顶是面向小型起重作业场景设计的手动顶升工具，主要应用于车辆临时维修换胎、小型设备安装调平、重物短距离顶升移位、狭小空间内的重物支撑作业等场景，无需外接电源或液压动力源，完全依靠人力操作即可完成顶升作业，尤其适合户外无供电、野外应急维修、家庭自用维修、小型机加工车间工件调平等对便携性有要求的作业场景，相比液压千斤顶不存在漏油失压的风险，结构可靠性更强，长期存放也不会出现动力衰减的问题，日常维护成本极低。

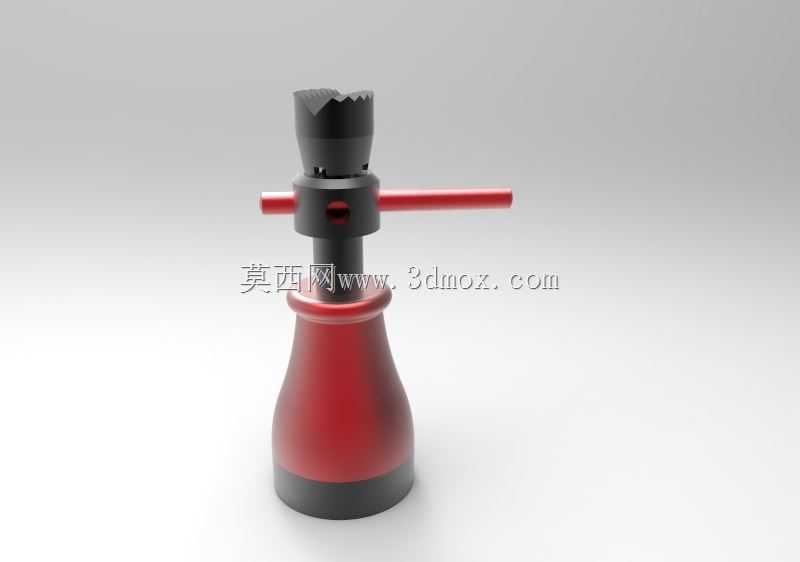

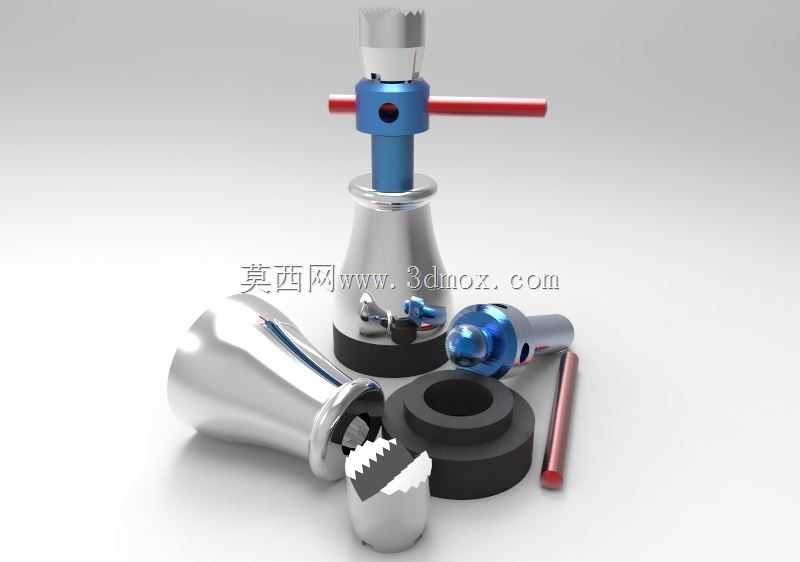

该产品采用经典的螺旋传动顶升结构，核心部件包含带内螺纹的底座壳体、带外螺纹的顶升丝杆、横向操作杆、顶部承重头、底部防滑支撑座几个部分，操作时将横向杆插入丝杆顶部的通孔内，转动操作杆即可带动丝杆旋转，通过螺纹副的传动将旋转运动转化为丝杆的直线顶升运动，从而带动顶部承重头抬升重物，螺纹副选用梯形传动螺纹，具备良好的自锁性能，当顶升到位停止转动操作杆时，螺纹的自锁特性可以保证顶升状态不会自行下滑，无需额外的锁止机构即可保障作业安全，避免重物坠落的风险。

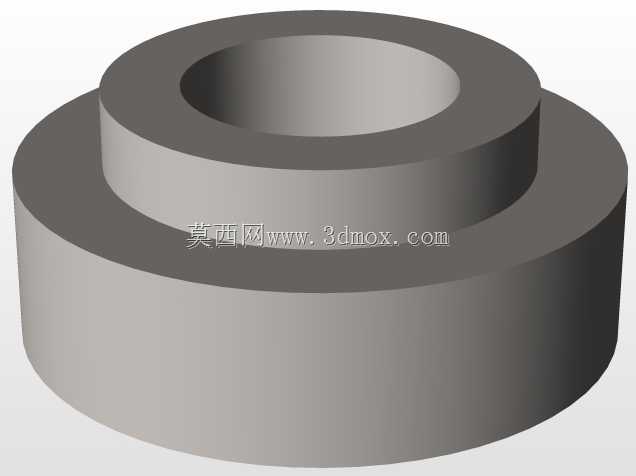

设计过程中充分考虑了手动操作的人机工程学要求，操作杆的长度经过匹配计算，保证普通人手操作时的扭矩在舒适施力范围内，不需要过度发力即可完成额定载荷的顶升作业；顶部承重头设计有防滑齿结构，可以与被顶升物体的底部接触面形成有效咬合，避免顶升过程中出现重物滑脱的问题；底部支撑座采用大直径锥形扩口结构，增大与地面的接触面积，降低对地压强，即使在相对松软的地面作业也能保持稳定支撑，不会出现底座下陷倾斜的问题；整体外壳采用流线型锥形结构，既提升了结构的抗弯折强度，也优化了握持搬运的手感，方便用户随身携带。

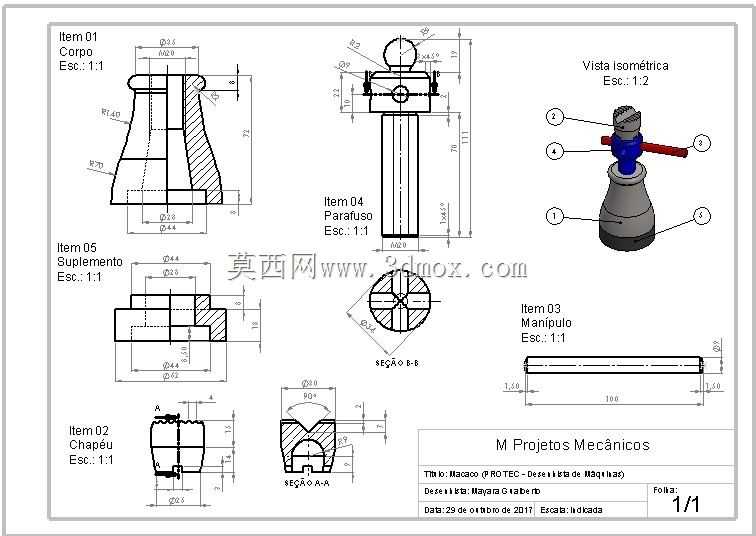

外形尺寸方面，该千斤顶收拢状态下整体高度适配常规家用车辆的底盘离地间隙，可以轻松伸入车辆底盘的顶升点位下方，最大顶升行程覆盖小型车辆轮胎更换所需的抬升高度，完全满足常规小型乘用车的换胎顶升需求；整体外轮廓无尖锐突出棱角，收纳时不会刮蹭其他物品，底座直径经过优化，在保证支撑稳定性的同时不会占用过多收纳空间，可以轻松放入车辆后备箱的工具储物格内，不会过多占用后备箱储物空间。各部件的装配边界经过精准校核，丝杆升降过程中与底座内螺纹的同轴度保持一致，不会出现卡滞、偏磨的问题，操作杆与丝杆通孔的配合间隙适中，插拔顺畅不会出现松旷晃动，整体装配精度保证了操作过程的顺滑手感，长期使用也不会出现过度磨损导致的精度下降问题。
