带加强筋弧形瓦面安装固定支座结构

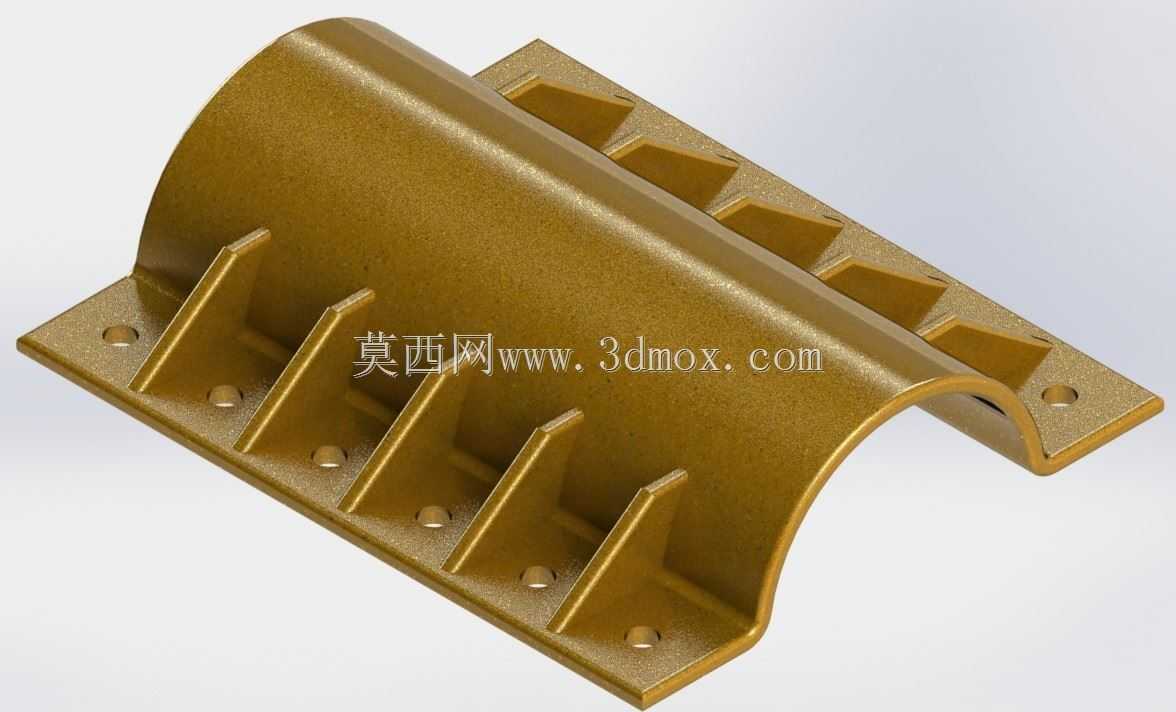

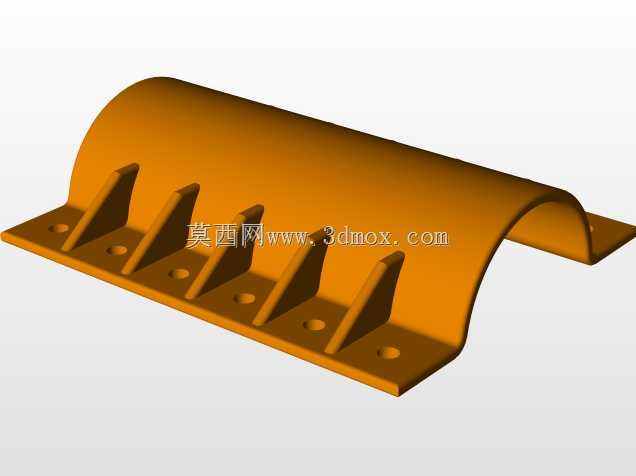

　　这类带加强筋的弧形瓦面支座，常应用在管状构件的径向固定场景中，比如输送管线的管夹支撑、设备外置圆管防护栏的固定座、小型回转筒体的端部限位支撑等工况，核心作用是抱紧圆柱面构件，同时通过自身的平板安装边将载荷传递到基体安装面，避免管状构件受径向载荷时出现滑移、偏转问题。从结构设计逻辑来看，主体采用半圆弧瓦面结构，内径匹配对应规格的圆柱构件外径，瓦面与被支撑件的接触面积足够大，能有效降低接触面的压应力，避免长期载荷下被支撑圆柱面出现压痕变形；瓦面外侧沿轴向均匀布置多道三角加强筋，筋条同时连接瓦面外壁与两侧的安装平板，这种结构能在不显著增加零件整体壁厚的前提下，大幅提升瓦面的径向抗弯刚度，当被支撑构件传递径向载荷时，

　　筋条可以将瓦面承受的集中载荷分散到两侧安装边，避免瓦面受载出现张口变形导致抱紧力失效。两侧安装平板为平直结构，板上预留沉头安装孔，安装时螺栓穿过沉孔将整个支座固定在基体平面上，沉孔设计可以让螺栓头完全沉入板面以下，不会突出安装面干涉其他构件，安装边的外轮廓做了圆角过渡，避免锐边在装配时划伤操作人员，也能减少应力集中导致的安装边开裂风险。设计这类构件时，首先要确认被支撑圆柱件的外径公差，瓦面内径通常取比圆柱件外径大0.1到0.2毫米的间隙，既方便装配时的对位调整，也不会因为间隙过大导致抱紧后出现旷量；加强筋的厚度通常取瓦面壁厚的0.8倍，筋条高度根据实际载荷计算，筋条与瓦面、安装板的连接处都做了圆角过渡，避免注塑或铸造时出现缩孔缺陷，

　　也能消除连接处的应力集中点。安装边界方面，两侧安装边的孔位间距需要匹配基体上的预装螺孔位置，安装孔的直径比所用螺栓大1毫米左右，预留一定的装配调整量，整个支座的轴向宽度要根据被支撑件的载荷大小确定，载荷越大轴向宽度越宽，保证足够的接触支撑长度。实际使用中，这类支座通常成对使用，两个半圆弧支座对合后完整抱紧圆柱构件，相比整环式的固定套，这种分体式结构不需要从圆柱构件的端部穿套，可以在圆柱构件的任意轴向位置完成安装固定，后期维护拆卸时也不需要拆解圆柱构件两端的关联部件，大幅降低装配和维护的工作量。瓦面内侧如果搭配防滑橡胶垫，还可以进一步提升抱紧摩擦力，适用于有振动的工况，避免构件长期受振出现松动移位；如果用于有腐蚀的环境，

　　还可以在零件表面做对应的防腐涂层处理，结构本身的通用性较强，只需要调整瓦面内径、安装边孔位和整体宽度，就可以适配不同直径、不同载荷等级的圆柱构件固定需求。建模过程中需要注意加强筋与瓦面的拔模角度，确保零件可以顺利脱模，安装孔的沉头深度要匹配所选螺栓的头部高度，避免螺栓拧紧后头部突出板面，瓦面的圆弧度要保证，避免装配时出现局部点接触导致应力集中。
