多螺旋流线型缓冲连接构件

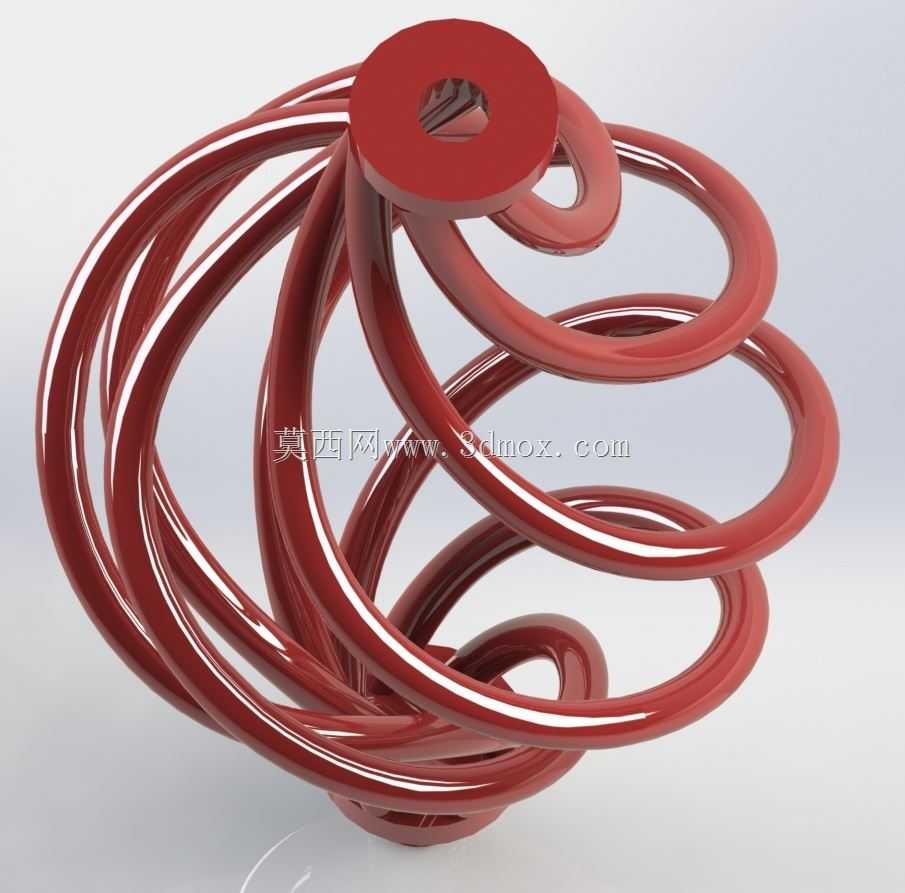

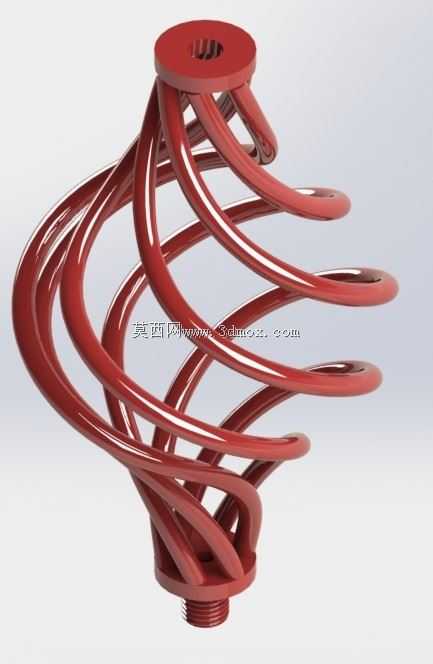

　　该构件属于弹性缓冲类连接结构，核心应用场景集中在需要小行程缓震、柔性支撑的轻载设备工位，常见于小型自动化设备的末端执行器缓冲段、轻工机械的物料承接支撑位，也可作为小型试验台架的隔振连接件使用，替代传统圆柱螺旋弹簧在空间受限、需要非对称支撑力的场景下完成力的传导与冲击吸收。从功能特性来看，该结构摒弃了传统单螺旋弹簧的等距圆柱构型，采用多股螺旋条带沿中心轴线扭转排布的形式，上下两端分别设置带安装孔的圆形端座与外螺纹连接头，上端端座的中心通孔可穿入定位销或紧固螺栓，与上方被支撑件完成刚性连接，下端的外螺纹段可直接旋入对应规格的内螺纹安装基座，无需额外配置弹簧座即可完成固定，大幅缩减安装所需的配套零件数量。设计思路上，

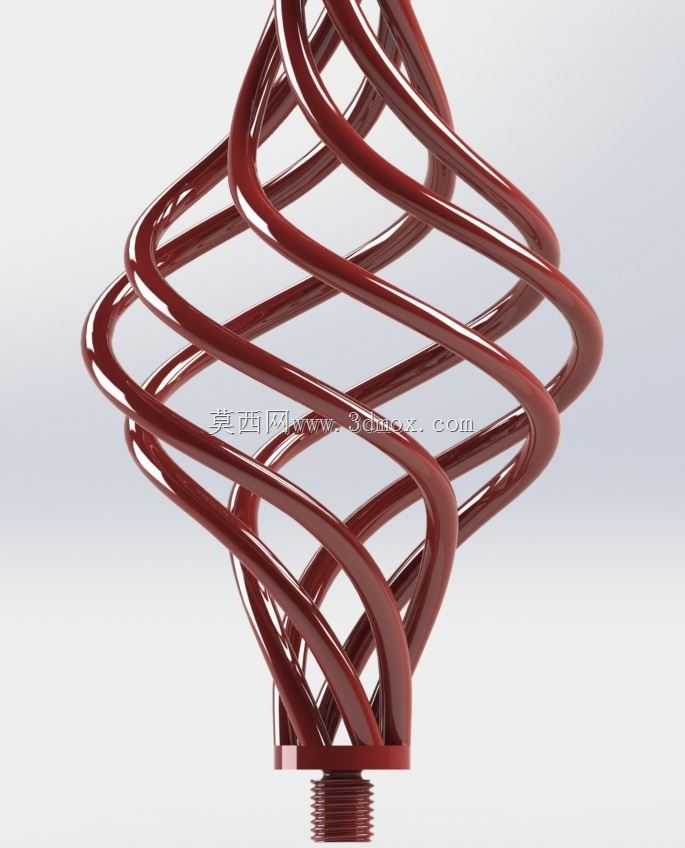

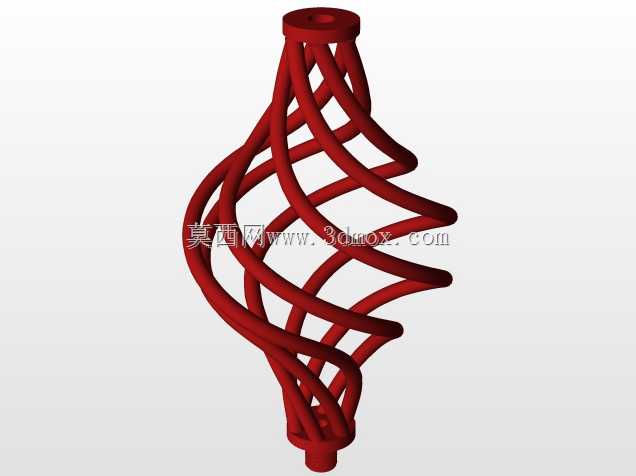

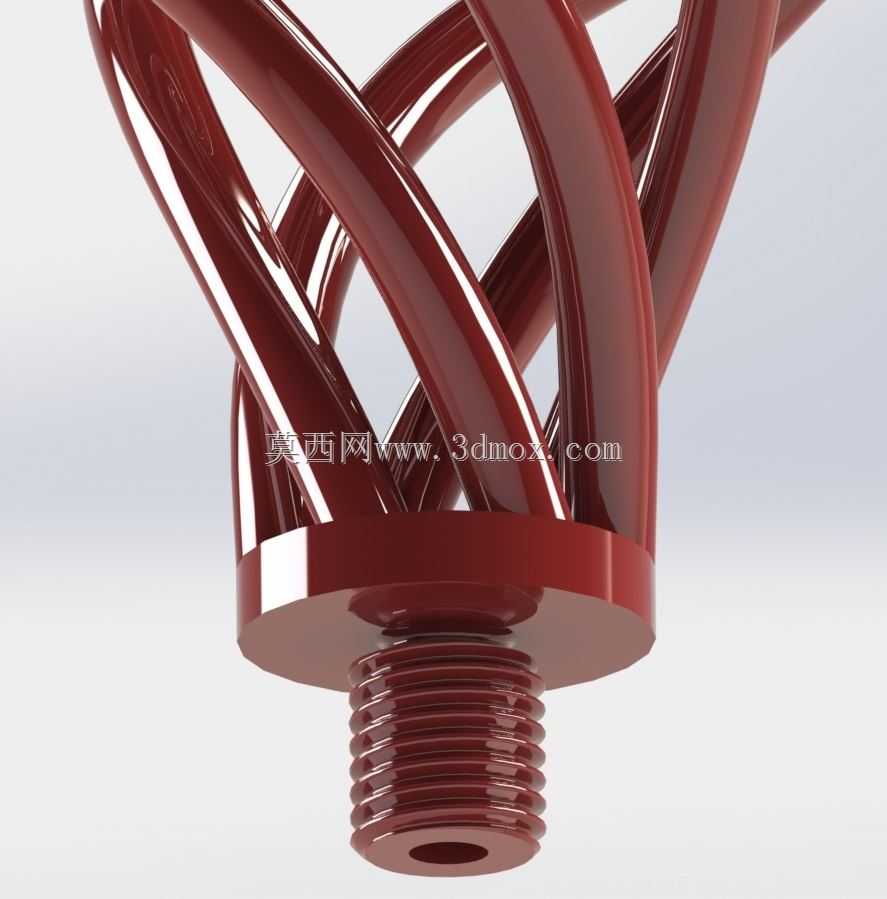

　　该结构通过多股螺旋条带的空间扭转角度控制各方向的刚度差异，区别于普通弹簧轴向刚度均匀的特性，该构件在径向偏移时不同条带的受力变形量可形成互补，避免传统弹簧受径向力时容易出现的侧弯、卡滞问题，条带的截面采用扁圆形过渡，表面做连续曲面顺滑处理，可有效降低应力集中系数，在反复受载的工况下减少疲劳断裂的风险。外形尺寸方面，整体轮廓呈中间外扩、两端收窄的纺锤形，最大外径位于构件轴向中点位置，上下端的连接结构直径小于螺旋段最大外径，安装时需预留的径向空间以最大外径为边界，轴向安装长度需考虑工作行程内的压缩量，避免极限压缩时螺旋条带之间发生干涉；上端端座的安装孔为通孔设计，孔口做倒角处理，方便紧固件穿入时的导向，下端外螺纹的收尾处做退刀槽结构，

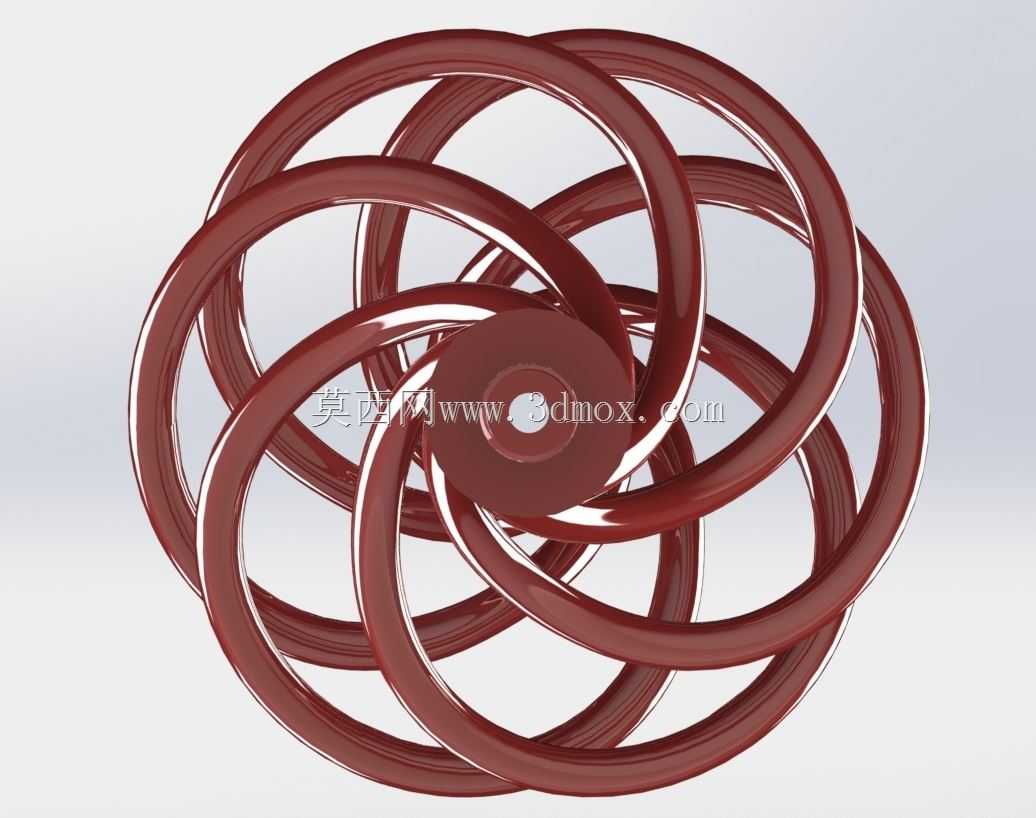

　　保证螺纹旋入到位后端面可与安装基座表面完全贴合，连接时不会出现虚位。实际建模过程中，螺旋条带的生成采用可变螺距螺旋线作为引导路径，结合扫描特征完成主体造型，各条螺旋线的起始角度沿圆周方向均匀分布，扭转过程中保持条带之间的等间距，防止变形时相邻条带发生摩擦碰撞；条带与上下端座的衔接位置做渐变过渡处理，从条带的扁圆截面平滑过渡到端座的实体结构，避免衔接处出现直角棱边造成的应力集中，端座的边缘做圆角处理，既减少安装时的锐边划伤风险，也能降低热处理或表面处理时的边角应力。在实际选型应用时，可根据所需的缓冲行程调整螺旋段的总圈数与条带截面尺寸，条带厚度越大则整体刚度越高，适合承载稍大的工况，条带数量增加可提升径向抗偏载能力，

　　适合存在侧向冲击力的安装场景；由于整体结构为一体化成型构型，无需装配多个零件，安装时仅需完成上端螺栓紧固与下端螺纹旋合两个步骤，相比传统弹簧加上下弹簧座的组合方案，可减少30%以上的安装工时，同时避免弹簧在工作过程中从弹簧座弹出的失效风险。该结构的表面做连续曲面处理，无清洁死角，也适用于对卫生要求较高的食品包装、医药灌装类轻工设备的缓冲工位，不会积存物料碎屑或清洁残留，日常维护仅需擦拭表面即可，无需拆解清理缝隙内的积存杂物。
