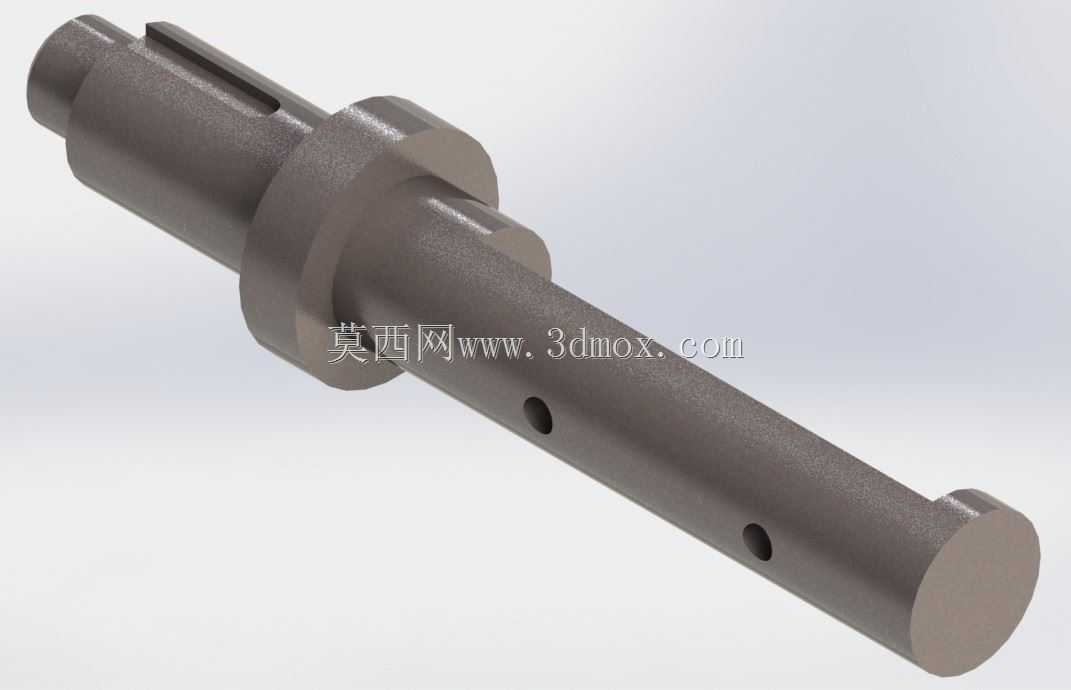

带键槽径向通孔阶梯传动轴结构

　　这类阶梯轴结构常见于中小功率传动链路的动力传递环节，在轻工输送设备、小型机床进给机构、农用机械传动箱中都能见到同构型零件的应用，核心作用是承接动力输入端的扭矩，通过轴段配合将旋转运动传递至末端执行件，同时承担传动过程中产生的径向载荷与少量轴向窜动限位。从结构设计逻辑来看，采用多阶梯变径的构型并非随意设置，每一段轴径的尺寸差都对应着不同零件的安装定位需求：最左端的细轴段用于安装传动带轮或者联轴器，轴上开设的键槽为普通平键安装位，通过键连接实现周向固定，避免动力传递过程中配合件与轴身出现相对滑转，键槽的宽度、深度以及距离轴端的尺寸，都严格匹配对应标准件的安装公差，保证装配后键的侧面受力均匀，不会出现偏载挤压导致的键槽变形。

　　中间位置的凸肩轴环是整套轴的轴向定位基准，装配时轴承内圈、传动齿轮的端面会抵靠在轴环的侧端面，配合轴端挡圈或者圆螺母实现所有装配件的轴向位置锁定，避免轴系运转过程中零件出现轴向窜动，影响传动精度甚至出现零件脱出的故障。轴身中段开设的两个径向通孔，并非工艺减重孔，这类孔通常用于穿装开口销或者锁紧销，当轴上套装的滑移齿轮或者调整套调整到对应工作位置后，穿入销件实现位置锁定，也有部分同结构轴的径向孔用于润滑油路导通，运转过程中润滑脂可以通过孔道渗入配合面，降低轴与套件之间的滑动摩擦磨损。最右端的轴头直径略小于相邻轴段，用于安装末端的传动轮或者轴承，轴端的平面结构可以配合轴端挡板实现端部限位，不需要在轴端加工螺纹孔，简化了端部加工工序，

　　也避免了螺纹应力集中导致的轴端断裂风险。从安装边界来看，这类轴的各段轴径同轴度公差需要控制在IT7级以内，轴上配合面的表面粗糙度需要达到Ra1.6以下，非配合面可以放宽到Ra6.3，装配时需要先将轴承、齿轮、键等零件按顺序从对应轴端压装，避免敲击轴身导致轴段出现弯曲变形，轴的支撑跨距需要结合传动件的布置位置核算，保证轴的挠度在允许范围内，避免高速运转时出现轴系振颤。设计这类轴结构时，所有轴段的变径位置都需要加工过渡圆角，避免直角台阶导致的应力集中，尤其是承受交变扭矩的工况下，应力集中位置很容易萌生疲劳裂纹，最终导致轴件断裂失效；键槽的开设位置需要避开轴的最大应力截面，同时保证键槽的长度不超过对应安装段的有效配合长度，

　　避免影响零件的装配定位。这类轴的选材通常采用45号钢调质处理，对于载荷波动较大的工况也可以选用40Cr合金钢调质，表面硬度控制在HB220-250之间，既保证芯部有足够的韧性承受冲击载荷，也能让配合面有足够的耐磨性，延长零件的使用寿命。实际应用中，这类轴的维护成本较低，正常润滑工况下使用寿命可以达到上万小时，只有当配合面出现磨损、键槽出现挤压变形或者轴身出现疲劳裂纹时才需要更换，备件加工时只需要严格按照各段尺寸、形位公差加工即可实现直接替换，不需要对配套的安装结构做额外调整。
