三爪拉马轴承拆卸维修工具结构

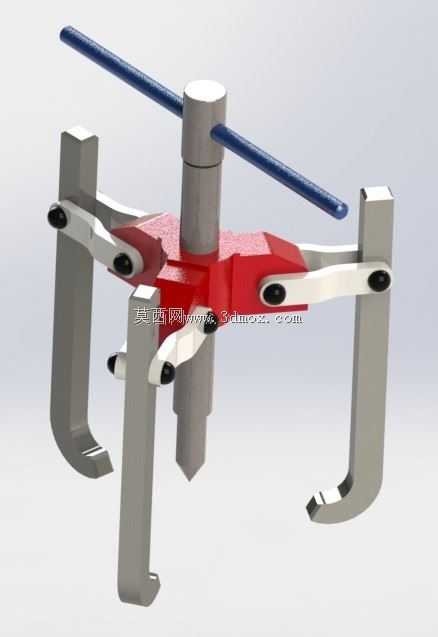

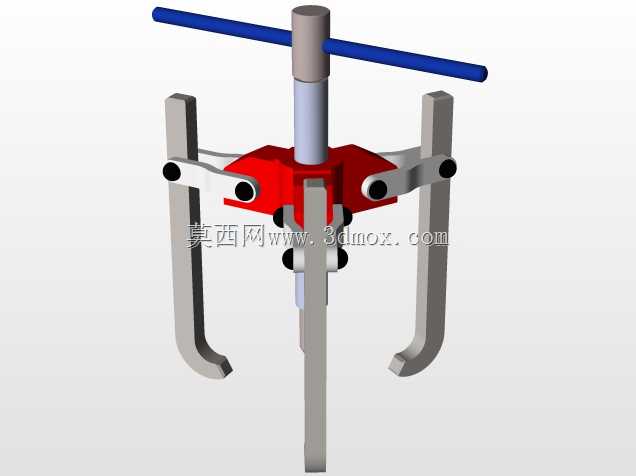

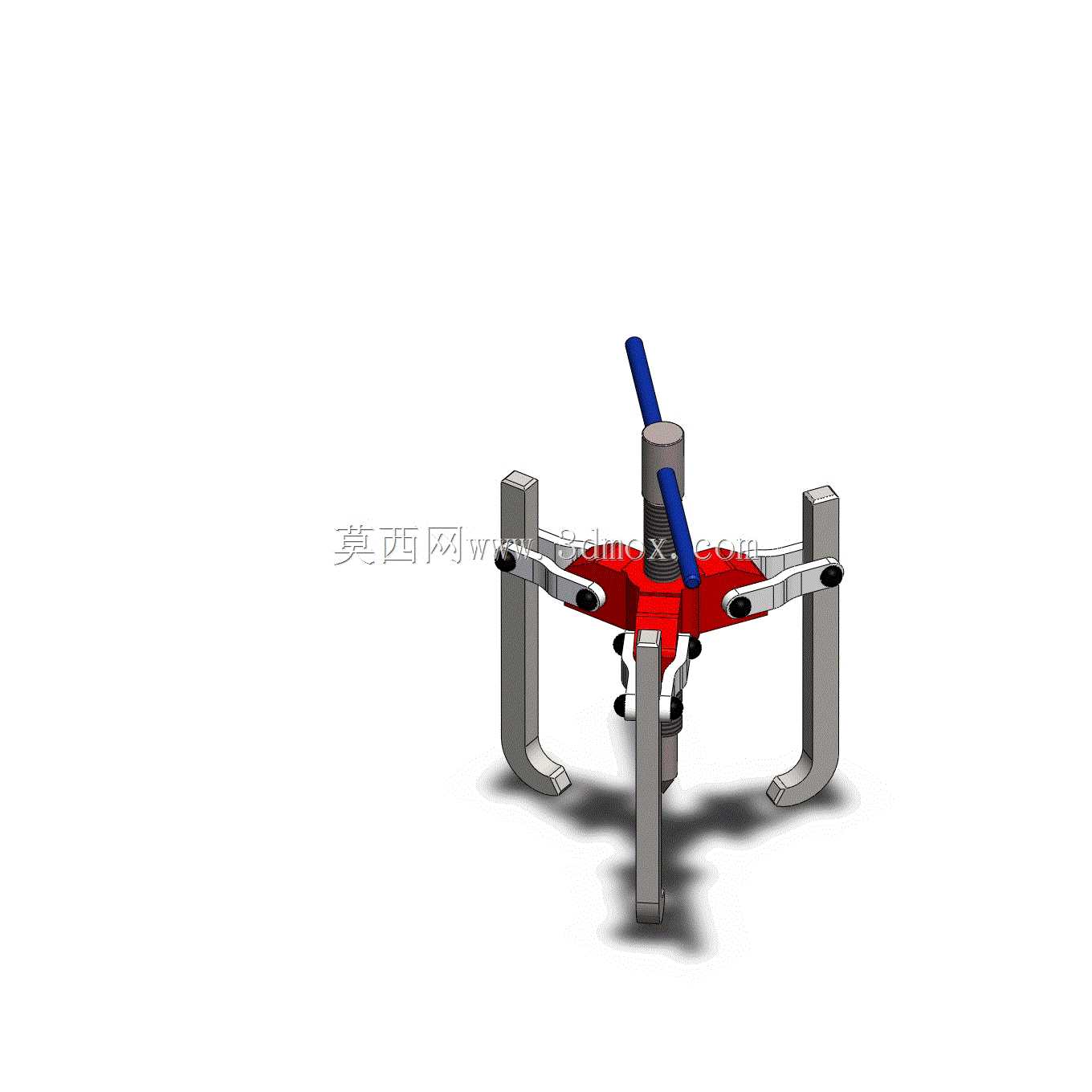

　　在设备运维、机械装配的现场场景里，轴系部件的无损拆卸一直是一线检修人员绕不开的作业环节，过盈配合的轴承、皮带轮、联轴器这类装在轴端的零件，靠撬棍蛮力敲击很容易损伤轴面、破坏零件配合精度，甚至造成零件报废，三爪拉马就是针对这类作业场景设计的手动拔卸工具。这款三爪结构的拉马采用中心顶杆配合三爪同步联动的布局，作业时三个勾爪可以均匀勾住待拆卸零件的外缘端面，中心的施压顶杆对准轴端中心孔，旋转顶杆施加轴向推力，就能把过盈配合的零件平稳从轴上拔下来，整个施力过程沿轴的中心轴线方向，不会产生偏载力矩，能最大程度避免轴件弯曲、零件崩裂的问题。从结构设计来看，三个拉马爪采用铰接式连接在中心滑座上，爪身的勾部做了直角折弯处理，

　　勾接端面有足够的接触面积，不会因为局部压强过大刮伤零件端面，同时爪身可以沿滑座的径向滑槽调整开合范围，适配不同直径的待拆卸零件，不用更换配件就能覆盖一定尺寸区间的拔卸需求，中心顶杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向推力，长时间带载作业也不会出现滑牙、螺纹变形的问题，顶杆的顶端做了六角受力端，可以用扳手加力旋转，应对过盈量较大的拆卸场景时，能施加足够的顶推力。在实际作业的安装边界上，使用前需要先确认三个爪的勾接位置完全贴合待拆零件的受力端面，不能出现单爪虚接、偏斜的情况，顶杆的尖端要准确抵在轴端的中心定位坑内，如果轴端没有预制中心孔，需要搭配适配的顶头垫块，避免顶杆打滑刮伤轴端；

　　调整爪的开合半径时，要保证三个爪到中心轴线的距离一致，让三个爪的受力均匀，避免拔卸过程中零件偏斜卡滞。这类工具常出现在机修车间、设备维保站点、生产线巡检班组的工具柜里，不管是小型电机的轴承更换、减速机输入输出端的联轴器拆卸，还是农机、工程机械上的皮带轮拔卸，都能用到，相比液压拉马，这种纯机械结构的三爪拉马不需要外接动力源，整体重量轻，携带方便，在狭窄的设备安装空间里也能灵活操作，没有液压密封件老化漏油的问题，日常维护只需要定期给螺纹副、铰接点加注润滑脂，就能保证长时间的可靠使用。设计这类手动拆卸工具的时候，核心要平衡的是结构强度和操作便携性，爪身的截面尺寸要满足额定拔卸力下的抗弯强度，不能在受力时出现爪身张开变形、勾部滑脱的情况，

　　同时中心滑座的滑槽要做足够的导向长度，保证爪身在调整开合角度时不会出现卡滞，铰接点的销轴要做防脱处理，避免作业过程中销轴脱落造成安全隐患；顶杆的端部要做热处理硬化，避免长时间顶压硬轴端出现顶头镦粗、变形的问题，影响后续的定位精度。在现场作业时，还要注意拔卸的行程范围，顶杆的伸出长度不能超过设计的最大行程，避免螺纹副脱开造成零件突然弹出，旋转顶杆加力时要匀速施力，不能用加长套管过度加力，超过工具的额定载荷会造成爪身断裂、螺纹滑牙的故障，对于过盈量特别大的配合部件，可以配合渗透润滑剂、局部加热的方式辅助拆卸，不要单纯靠拉马蛮力硬顶，既能保护工具，也能避免待拆卸的零件受损。
