曲面造型手持类塑胶功能手柄结构设计

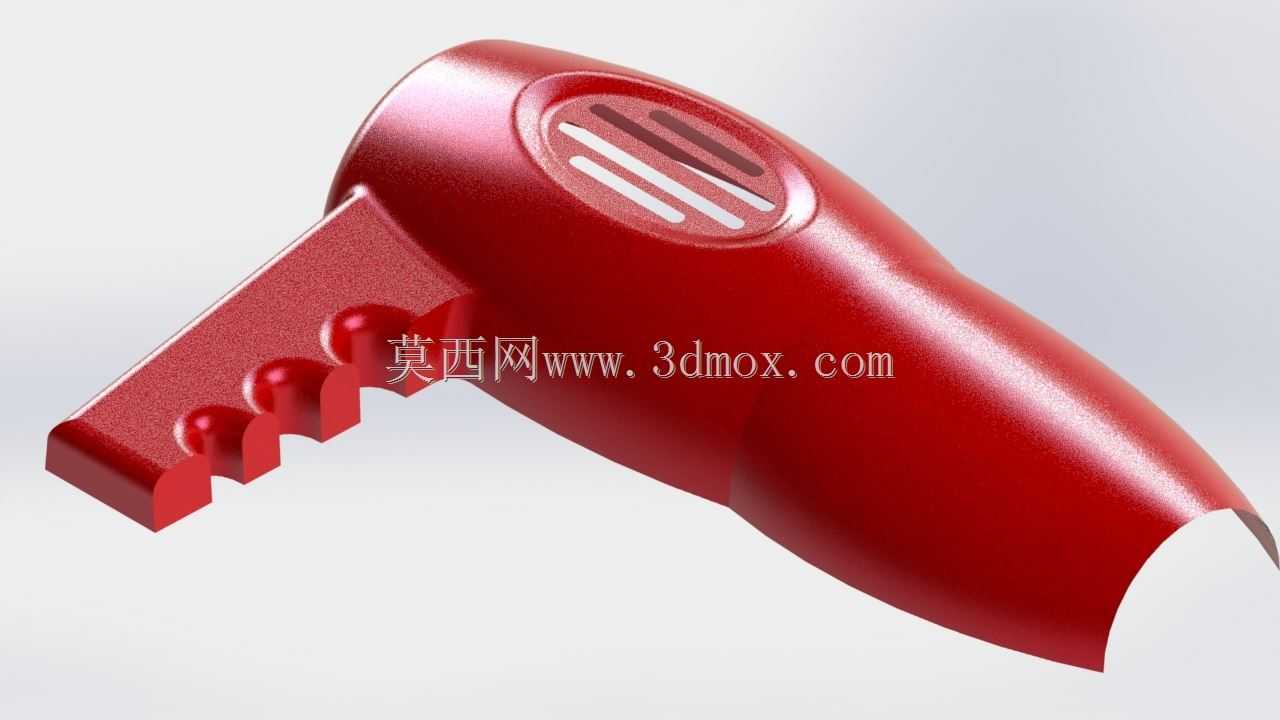

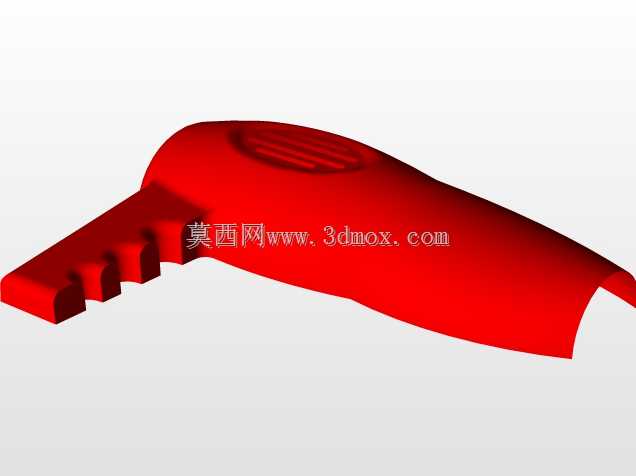

　　这类带曲面过渡的手持功能手柄，多应用在小型手持检测设备、便携式打磨工具、家用清洁器具的握持操作端，核心作用是作为操作人员手部与设备功能端的连接载体，既要传递操作力，也要隔绝内部功能模块的震动、热量传递到握持区域，同时适配不同手型的握持姿态，降低长时间操作的疲劳感。从结构设计逻辑来看，整个手柄采用大曲率顺滑曲面过渡，没有尖锐棱角，握持区域的截面做了贴合掌心弧度的内收处理，靠近功能输出端的位置设置了四道连续的圆弧凸起指槽，对应握持时食指、中指、无名指、小指的指腹贴合位置，操作时手指可以自然卡入指槽，即便手部有少量汗液或者佩戴薄劳保手套，也不会出现握持打滑的情况。手柄上部的平面区域预留了功能标识或者按键安装的平面边界，

　　三道平行的凹槽结构既可以作为装饰纹理提升外观层次感，也能作为防滑结构，在需要拇指按压操作上部按键时，提供额外的摩擦阻力。设计过程中首先要确定握持区域的尺寸边界，整体握持段的周长控制在适配成年男性手掌握持的合理范围，指槽的圆弧半径匹配普通人指腹的曲率，避免指槽过窄卡压手指、过宽起不到定位防滑的作用。手柄与功能端连接的位置做了加厚的直边过渡段，这个区域是整个手柄受力最大的位置，操作时的扭转力、按压力都会集中在连接根部，所以壁厚要比握持区域厚20%左右，同时内部做均匀的筋位支撑，避免长期受力出现连接位置开裂的问题。曲面建模阶段要注意各个曲面之间的G2连续过渡，尤其是手柄尾部的圆弧收头位置，不能出现曲面褶皱或者曲率突变，

　　否则注塑成型时会出现应力集中，导致产品成型后出现翘曲变形，同时外观面的曲率突变也会让喷涂后的表面出现光影瑕疵，影响成品外观质感。安装边界方面，手柄内部的空腔要预留足够的空间容纳内部的线路、控制板或者传动结构，空腔的壁厚保持均匀，避免壁厚差异过大导致注塑时出现缩痕，连接端的安装位要设置定位止口，方便与设备的功能模块快速对位装配，同时预留螺丝柱或者卡扣的安装位置，保证装配后的连接强度，不会在正常操作力度下出现松脱。实际应用中这类手柄还要考虑跌落工况的结构强度，尤其是尾部的圆弧位置，跌落时最先接触地面，所以外部圆角不能过小，内部对应位置要做加强筋缓冲，避免1米高度自由跌落到水泥地面时出现壳体开裂。握持区域的表面做细晒纹处理，

　　既可以提升握持摩擦力，也能掩盖注塑过程中可能出现的轻微表面瑕疵，降低生产过程中的外观不良率。上部的凹槽结构深度控制在0.8mm左右，过深会导致凹槽位置积灰难以清洁，过浅则起不到防滑和装饰的作用，凹槽的边缘做0.2mm的圆角过渡，避免清洁时边角残留污渍，同时也能避免注塑时出现尖角缺胶的问题。整个手柄的重心设计要尽量靠近握持区域的中心位置，装配完成后设备的整体重心落在掌心范围内，操作时不需要额外施加手腕力来平衡设备重量，长时间操作也不容易出现手腕酸胀的情况。对于需要做表面喷涂的版本，曲面的拔模角度要控制在合理范围，外观面的拔模角度不小于1.5度，避免脱模时划伤喷涂面或者本体表面，内部筋位的拔模角度可以适当缩小，但也要保证脱模顺畅，不会出现顶白问题。
