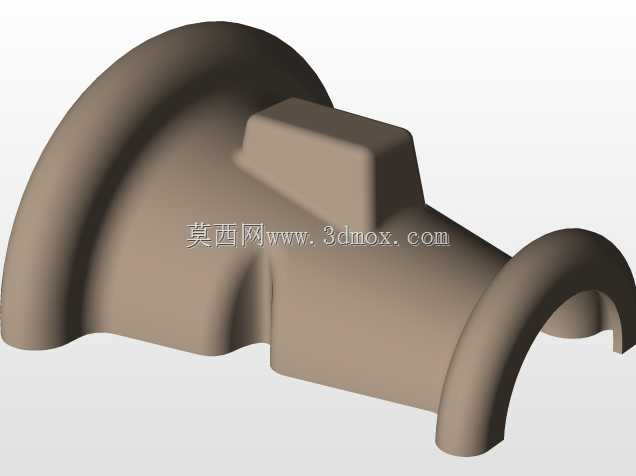

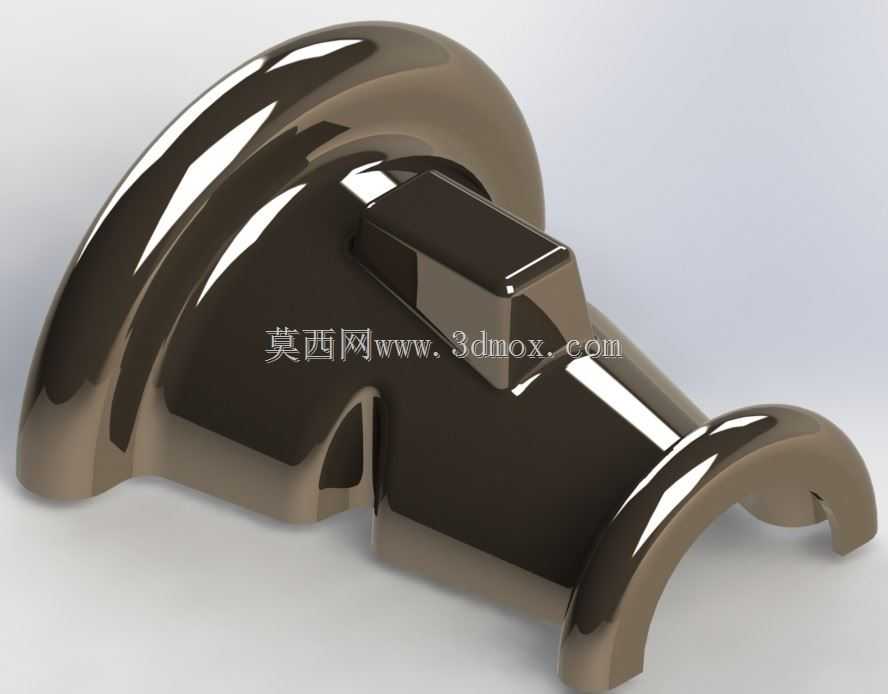

帕吉纳练习用曲面卡扣式连接构件

　　该曲面卡扣式连接构件，属于机械结构设计练习范畴内的典型曲面类五金连接部件，日常多应用在小型设备的快拆连接工位、便携器械的壳体拼接部位，也可作为教具类结构件用于曲面建模思路的实操训练，帮助建模人员掌握多曲率曲面衔接、卡扣配合公差的设计逻辑。从实际使用场景来看，这类带弧形包覆结构的卡扣件，不需要额外的紧固件就能实现两个部件的快速卡合与拆卸，在需要频繁开合、检修的小型设备外壳、便携工具的连接位置适配性极强，相比传统螺丝固定的结构，拆装效率能提升六成以上，同时弧形的外轮廓不会产生尖锐棱角，在手持类设备上使用时能大幅降低磕碰划伤的风险。设计过程中首先要确定卡扣的卡合行程，卡合量控制在1.2-1.8mm区间，既能保证连接后的锁紧力足够，

　　不会因为日常使用的震动出现松脱，又能保证拆卸时不需要施加过大的外力，避免卡扣根部因为应力集中出现断裂。构件的主体曲面采用多段G2连续的曲率过渡，外表面的弧形包覆结构完全贴合被连接件的外轮廓，安装后不会出现突出的棱边，整体外观一致性更强。卡扣的根部做了0.3mm的圆角过渡处理，同时在卡扣内侧预留了0.2mm的弹性变形余量，保证卡合过程中卡扣能产生足够的弹性形变顺利卡入卡槽，不会因为刚性过大出现脆断。安装边界方面，构件整体的弧形包覆半径适配直径30-40mm的柱状被连接件，卡扣的卡槽宽度为6mm，安装时不需要额外的定位工装，对准卡槽后施加垂直方向的压力即可完成卡合，拆卸时只需要按压卡扣的外露解锁端就能顺利分离两个部件。

　　从结构受力角度分析，构件的弧形主体部分厚度均匀控制在2.5mm，既保证了整体的结构强度，在承受150N的径向拉力时不会出现塑性变形，又不会因为壁厚过大导致材料浪费、成型周期变长。卡扣的解锁端做了15度的导向斜面，安装时能顺着被连接件的卡槽边缘自动滑入，降低安装对位的难度。这类曲面构件的建模过程，需要重点处理多曲面的拼接收敛问题，避免出现曲面褶皱、曲率突变的情况，保证最终加工出来的构件表面顺滑无棱线，同时要严格控制卡扣配合面的公差，间隙量控制在0.1mm以内，过大会导致卡合后出现旷量，过小则会出现安装卡滞、拆卸困难的问题。在实际的设备装配场景中，这类快拆卡扣构件能大幅减少装配工序，不需要额外准备螺丝刀等工具，徒手就能完成装配和拆卸，

　　在小型消费类电子设备、便携检测仪器、户外工具的外壳连接场景中应用十分广泛，同时因为其曲面造型具备一定的外观装饰性，也常被用在对外观质感有要求的民用产品结构中。设计时还要考虑构件的受力方向，卡扣的受力方向要与构件的主体弧形结构的传力路径一致，让卡合时产生的应力能顺着弧形曲面均匀分散到整个构件上，避免应力集中在卡扣根部导致结构失效。另外，构件的两个弧形支脚做了等曲率的收尾处理，安装后支脚的末端与被连接件表面完全贴合，不会出现翘边、缝隙，既提升了外观的整体性，也能避免灰尘、水汽从连接缝隙进入设备内部，具备一定的防尘防护效果。
