高旁路涡扇喷气发动机内部结构三维设计

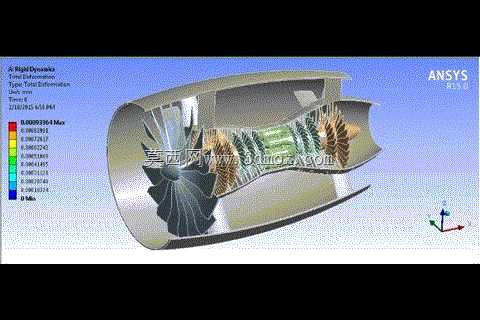

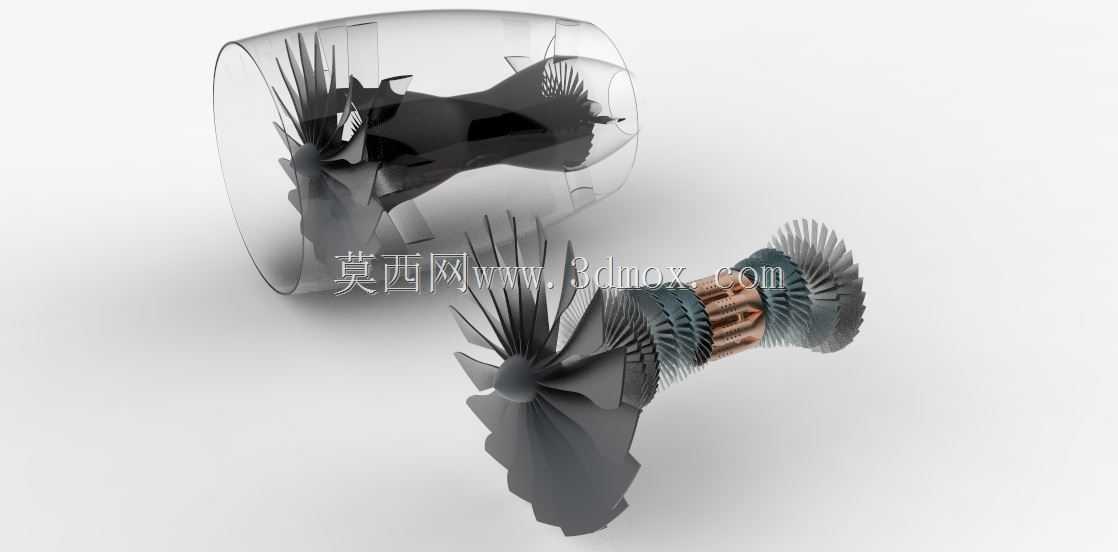

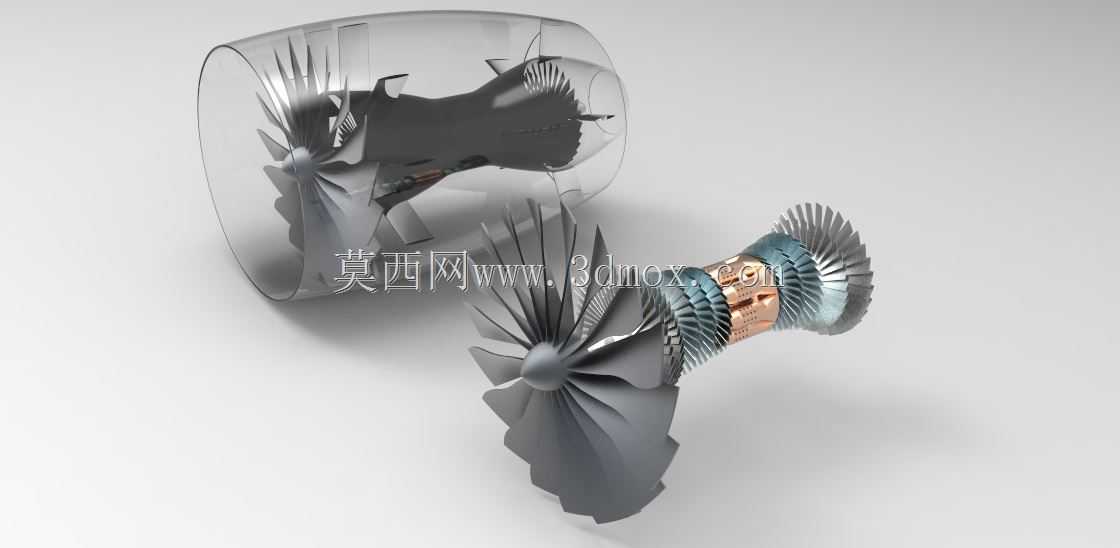

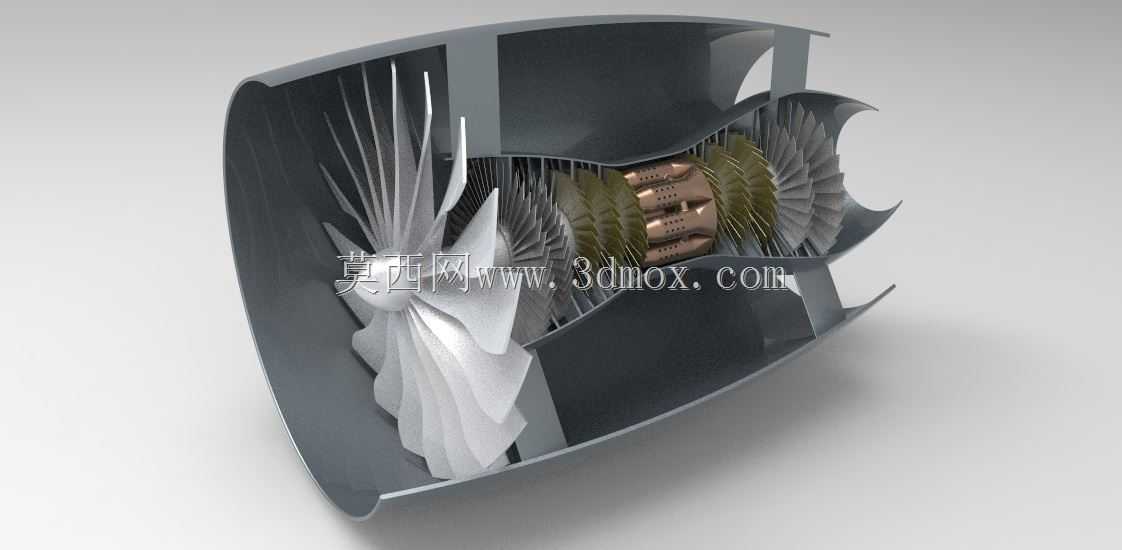

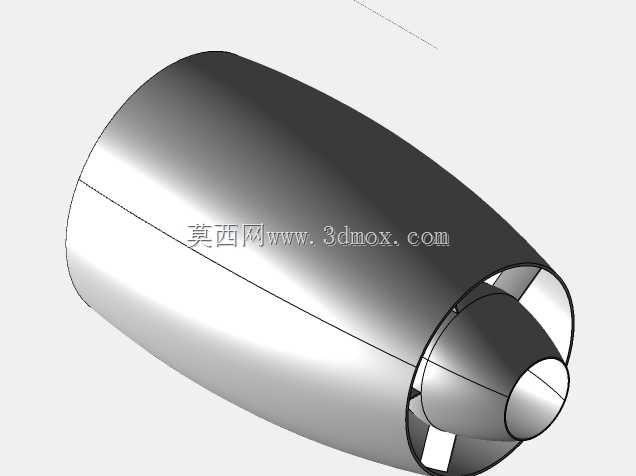

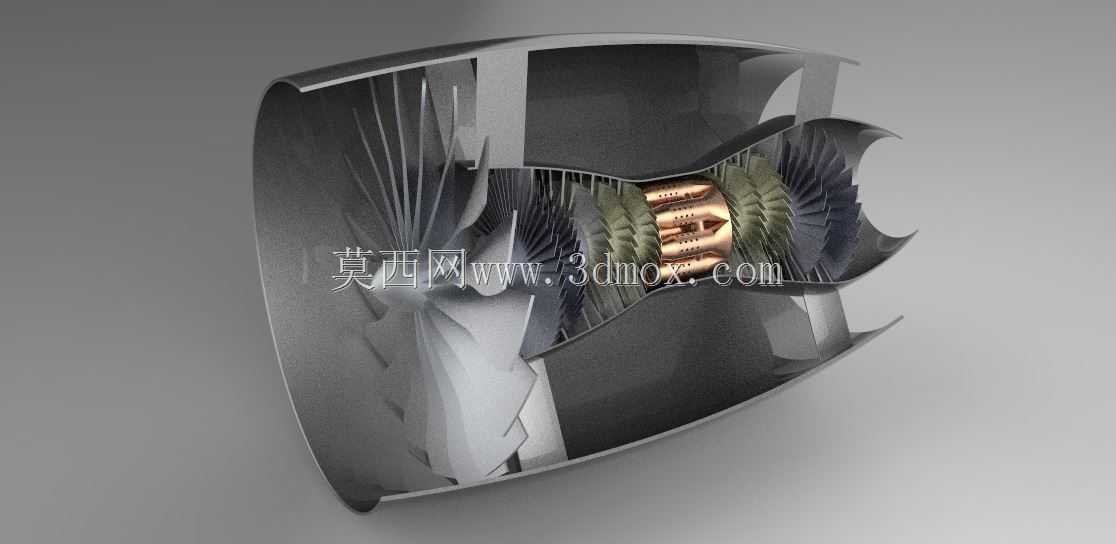

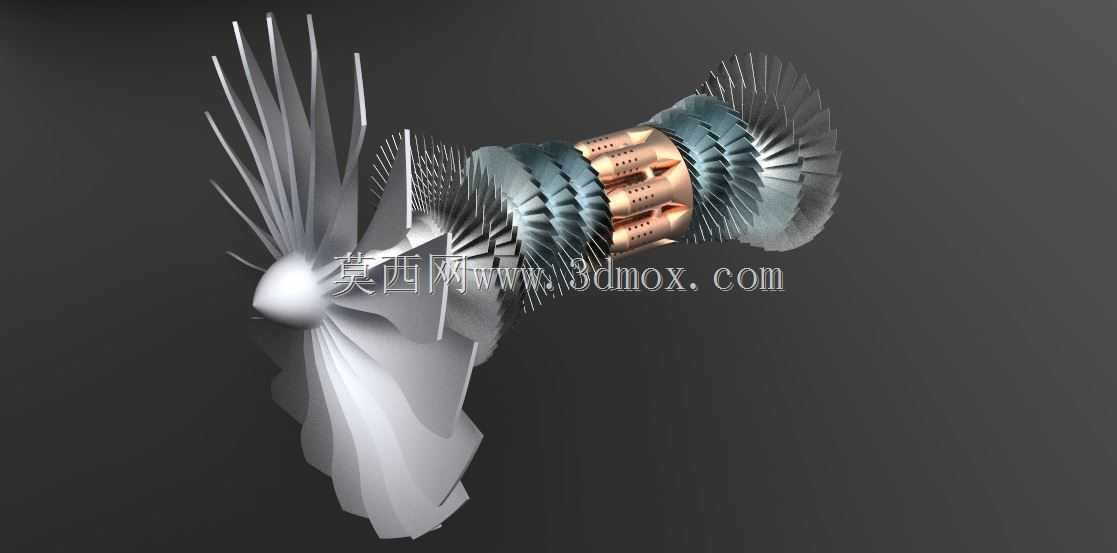

这款高旁路涡扇喷气发动机的三维结构设计，面向民用航空干线客机、大型军用运输机的动力配套场景，是当前亚音速航空飞行器应用最广泛的动力装置构型，核心用途是为大吨位飞行器提供高推进效率、低燃油消耗的飞行动力，同时满足长航程飞行的经济性与低噪音运营要求。从功能特性来看，该构型发动机采用分路气流设计，进入进气道的空气被前端大直径风扇分为两路：一路进入核心机流道，依次经过低压压气机、高压压气机完成多级增压，在燃烧室内与航空燃油充分混合燃烧，产生的高温高压燃气先后驱动高压涡轮、低压涡轮，将热能转化为旋转机械能带动压气机与前端风扇运转，最终从核心尾喷口高速排出产生核心推力；另一路气流不经过核心机，通过风扇外涵道直接从尾段环形喷口排出，产生占总推力七成以上的旁路推力，这种设计大幅降低了发动机的排气速度与噪音水平，推进效率远超纯涡喷发动机，在亚音速巡航工况下燃油消耗率可降低近四成，非常适合长距离商业飞行场景。在设计思路上，该三维模型完整还原了发动机的层级装配逻辑，从最外层的机舱外壳、进气道整流罩，到内部各级转子叶片、静子导流叶片、燃烧室火焰筒、涡轮冷却通道、核心尾喷管与外涵道壳体，所有部件的装配间隙、同轴度要求都按照真实航空发动机的设计边界做了还原：整体采用大涵道比构型，风扇直径远大于核心机直径，外涵道与核心机的流道截面比严格匹配高旁路的推力分配要求，各级压气机叶片采用渐缩型流道设计，保证气流逐级增压过程中流速稳定不发生喘振，涡轮叶片带有内部冷却通道结构，可承受燃烧室出口的超高温燃气冲刷，核心机与外涵道的承力机匣采用对称支板结构，既保证流道通畅，又能承担整台发动机的安装载荷与飞行过程中的气动载荷。从安装边界来看，该构型发动机采用翼下吊装或尾段吊装的适配设计，整机呈长筒状构型，前端进气道为圆滑收敛型，可保证大流量进气的均匀性，外涵道外壳为等直径圆柱段过渡到尾段的收敛喷口，核心机位于外涵道中心轴线上，整机的安装节设置在核心机机匣的承力部位，可将发动机的推力与自重载荷传递到飞行器机翼或机身的安装挂点上，各部件的尺寸比例严格符合大涵道比涡扇发动机的真实设计参数，可用于航空动力原理教学、发动机装配工艺演示、航空类科普展示等场景，帮助从业者与学习者直观理解高旁路涡扇发动机的气流走向、部件配合关系与动力产生逻辑。
