卧式斯特林动力装置结构设计

这款卧式斯特林动力装置，属于外燃式动力转换设备，核心应用场景覆盖教学演示、小型余热回收动力输出、科普展品制作以及低功率分布式动力供给领域，能够依托外部热源加热实现热能向旋转机械能的转换，无需依赖燃料在缸内爆燃做功，对热源适配性极强，可匹配太阳能集热、工业废热、生物质燃烧供热等多种热源形式，在低噪声动力需求场景、偏远地区小型离网供电配套、物理学科热力学教学场景中具备极高的实用价值。

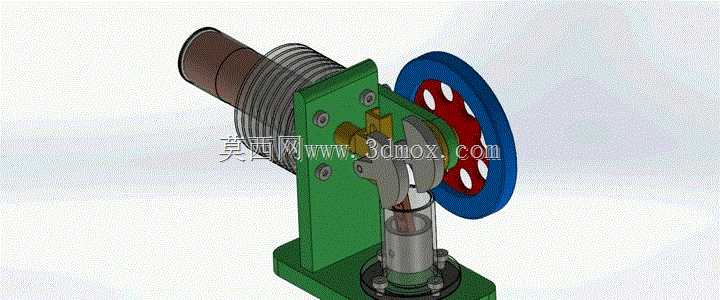

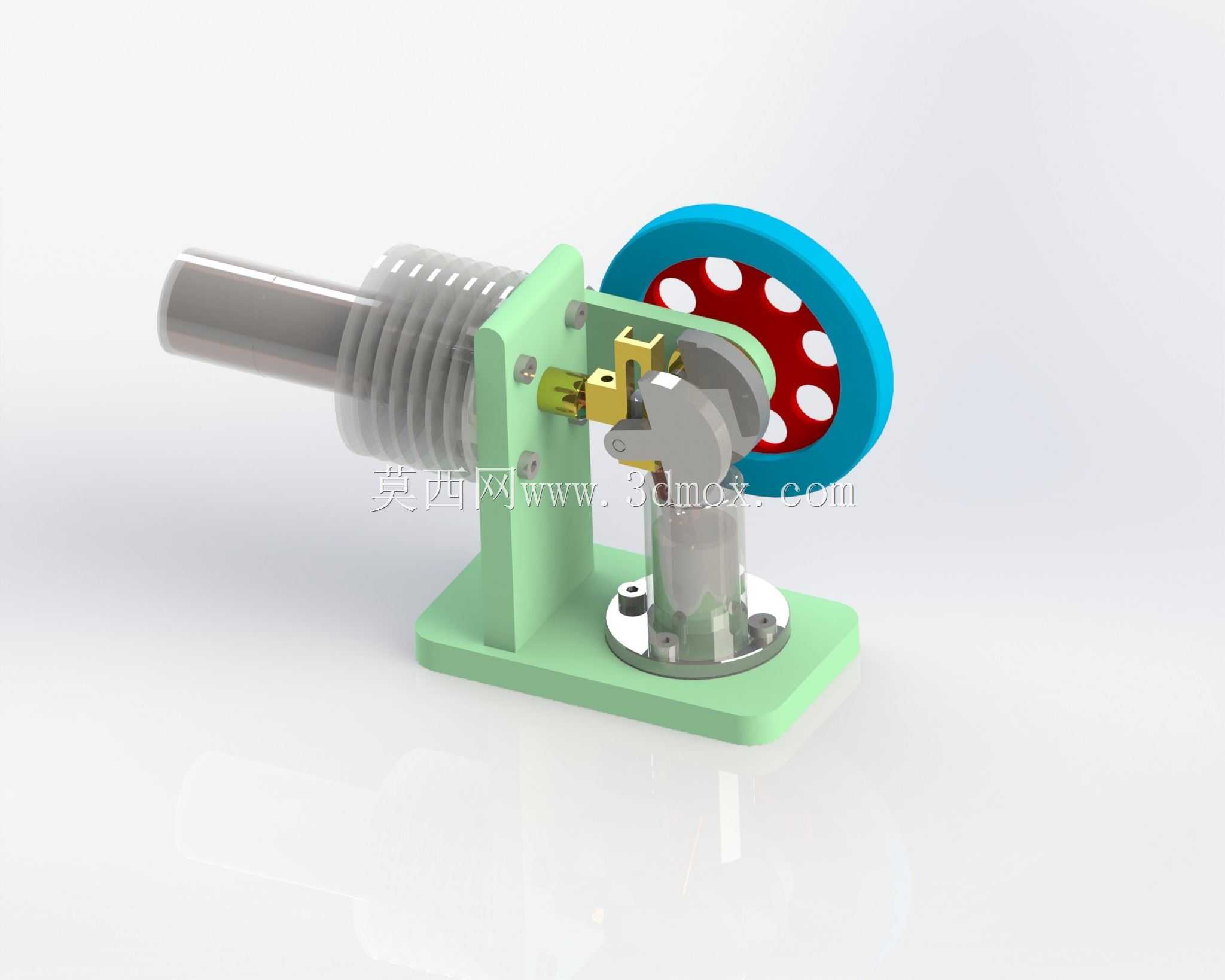

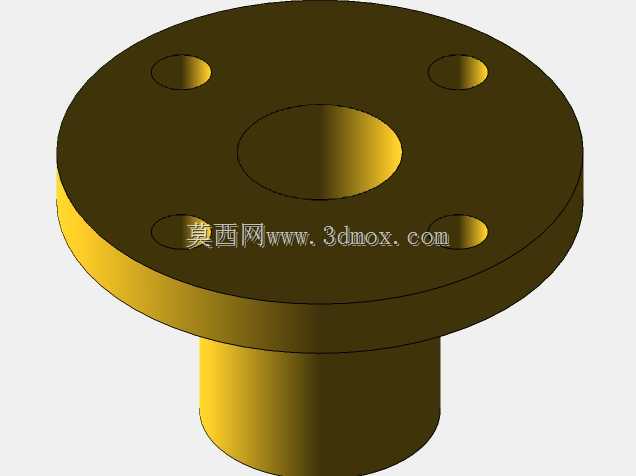

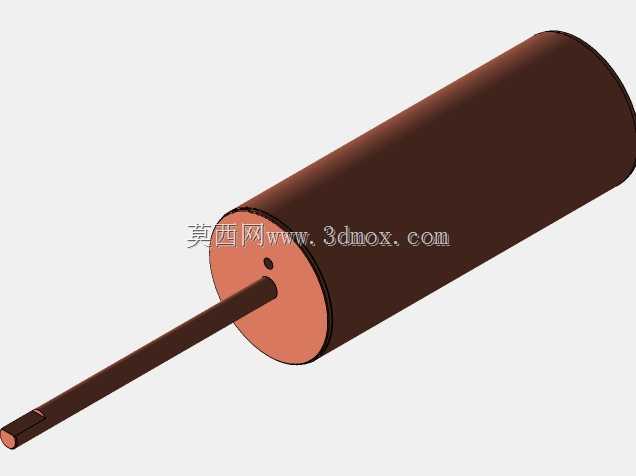

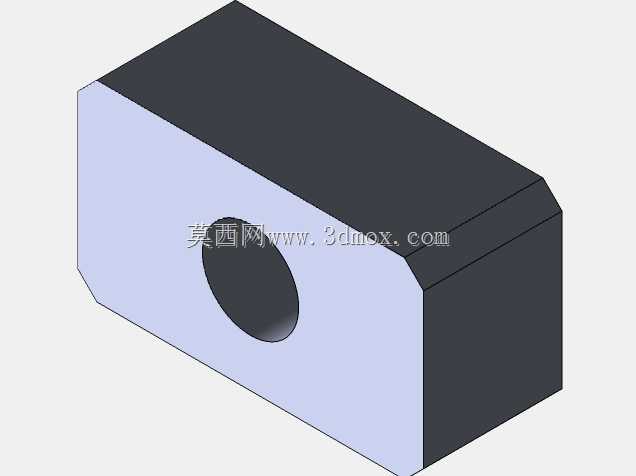

从功能特性来看，该装置采用卧式布局结构，核心由带散热鳍片的置换气缸、动力活塞组件、曲柄连杆传动机构、平衡飞轮以及一体式安装基座构成。置换气缸外侧的密集散热鳍片可快速实现冷端热量散逸，维持缸内冷热端稳定温差，为工质循环胀缩提供基础条件；曲柄连杆机构精准匹配活塞运动行程相位，将活塞的往复直线运动顺滑转换为曲轴的旋转运动；侧边的大直径带镂空结构飞轮，可储存旋转动能抵消往复运动的死点冲击，保障动力输出的连续性与运转平稳性，避免运转过程出现卡顿、转速波动过大的问题。

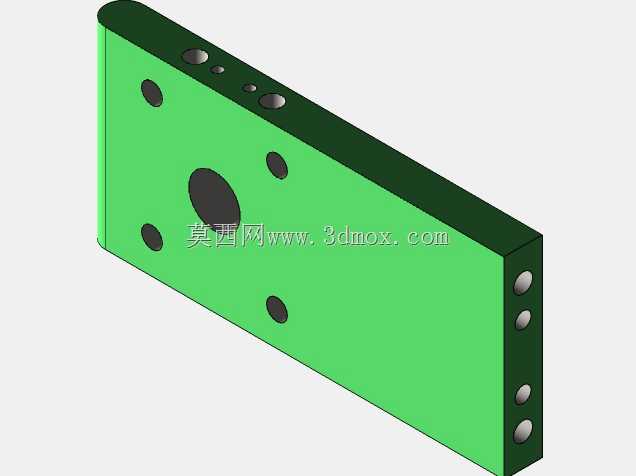

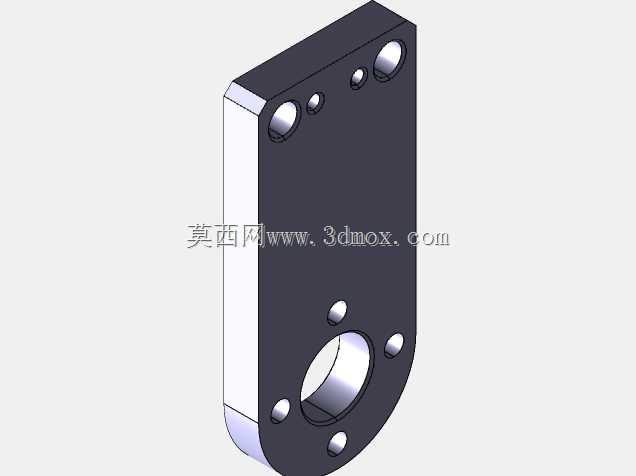

设计思路上，该装置优先考虑结构易装配性与运转可靠性，整体采用立式支撑侧板搭配卧式气缸的布局，将传动组件完全布置在支撑侧板与基座围成的开放空间内，既方便装配调试时调整各部件配合间隙，也能在运转过程中直观观察整个动力转换过程，适配教学演示的可视化需求；各运动副均预留合理配合公差，活塞与缸壁、曲柄转轴与支撑孔位的配合精度可保障低摩擦损耗运转，减少无用功消耗提升能量转换效率。

从安装边界与尺寸适配来看，装置整体采用一体化矩形安装基座，基座上预留对应安装定位孔位，可直接固定在实验台架、展示台面上，无需额外设计复杂安装支架；整体横向尺寸以卧式气缸长度为核心延伸，纵向尺寸由飞轮直径与基座高度决定，整体结构紧凑，占用安装空间小，可适配桌面级实验台、小型展示柜等狭小安装场景；各部件无外凸尖锐结构，运动部件的运动轨迹均在基座投影范围内，安装使用时无需预留过大的安全避让空间，适配教学场景下的安全操作要求。
