小型手动薄板卷弯成型辊压设备

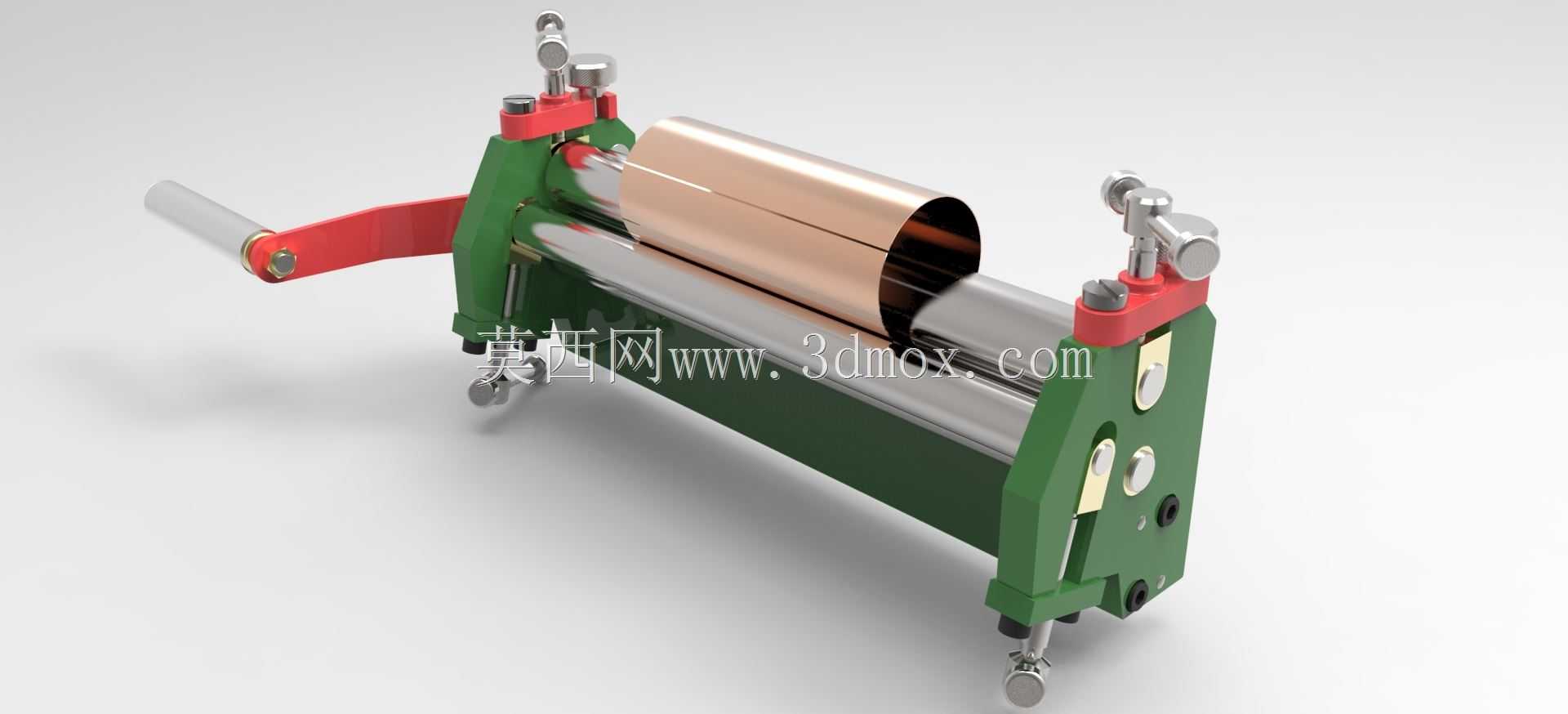

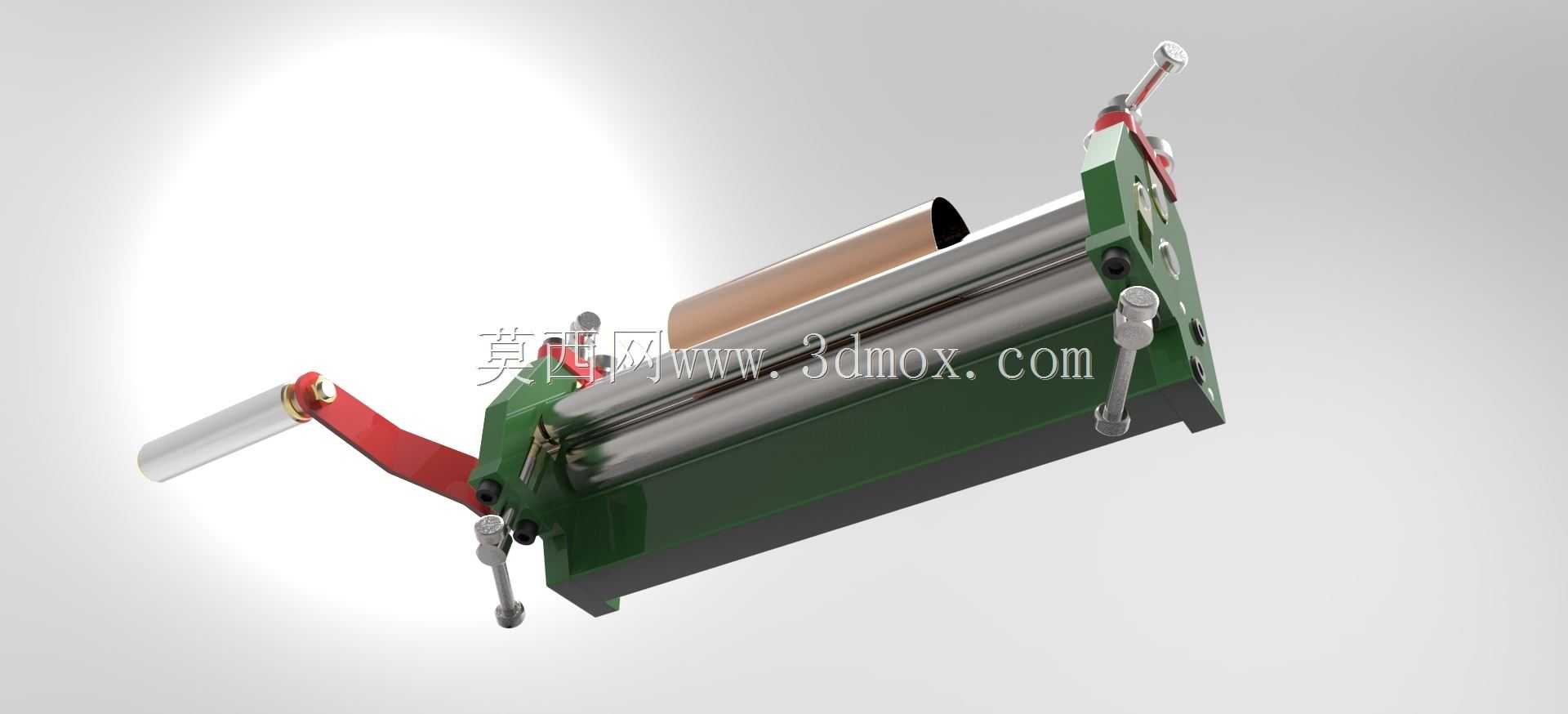

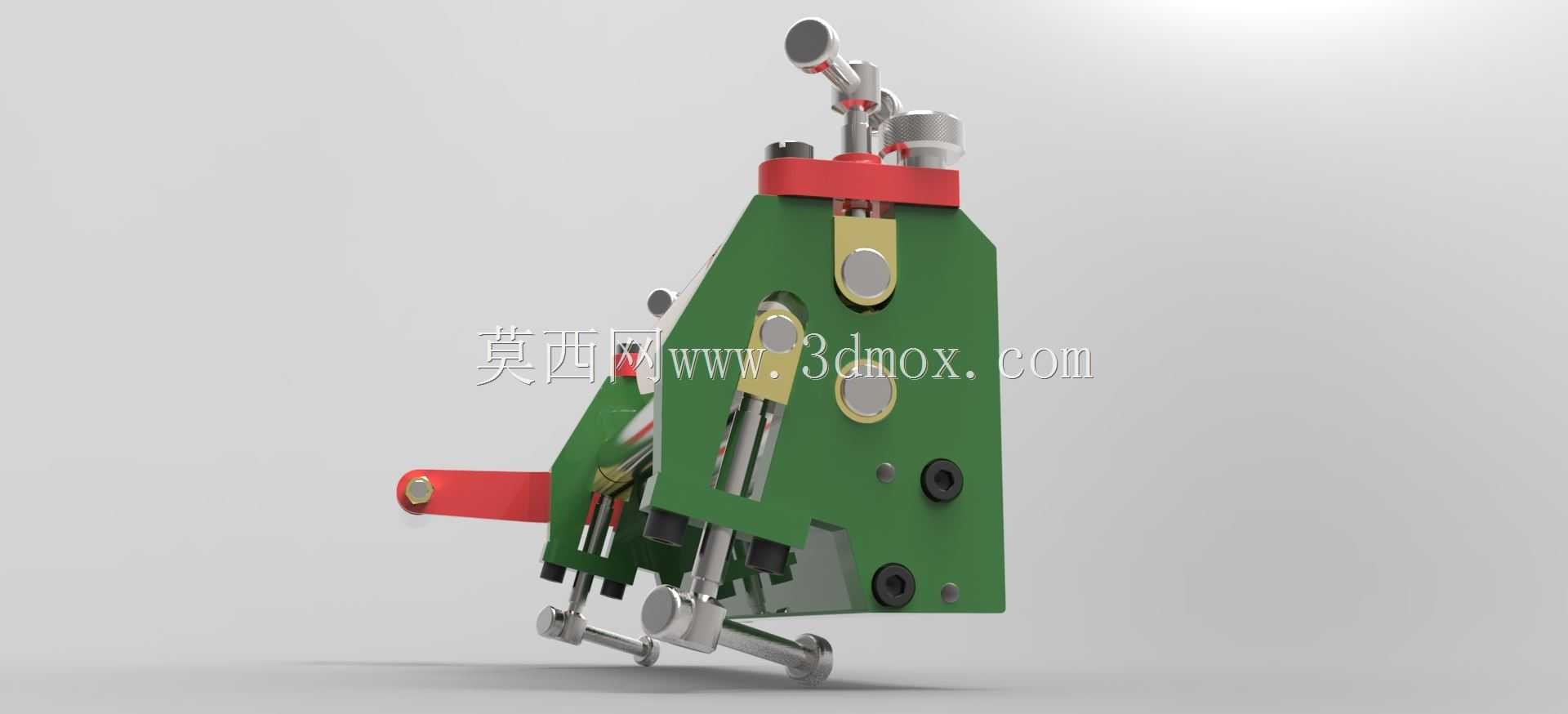

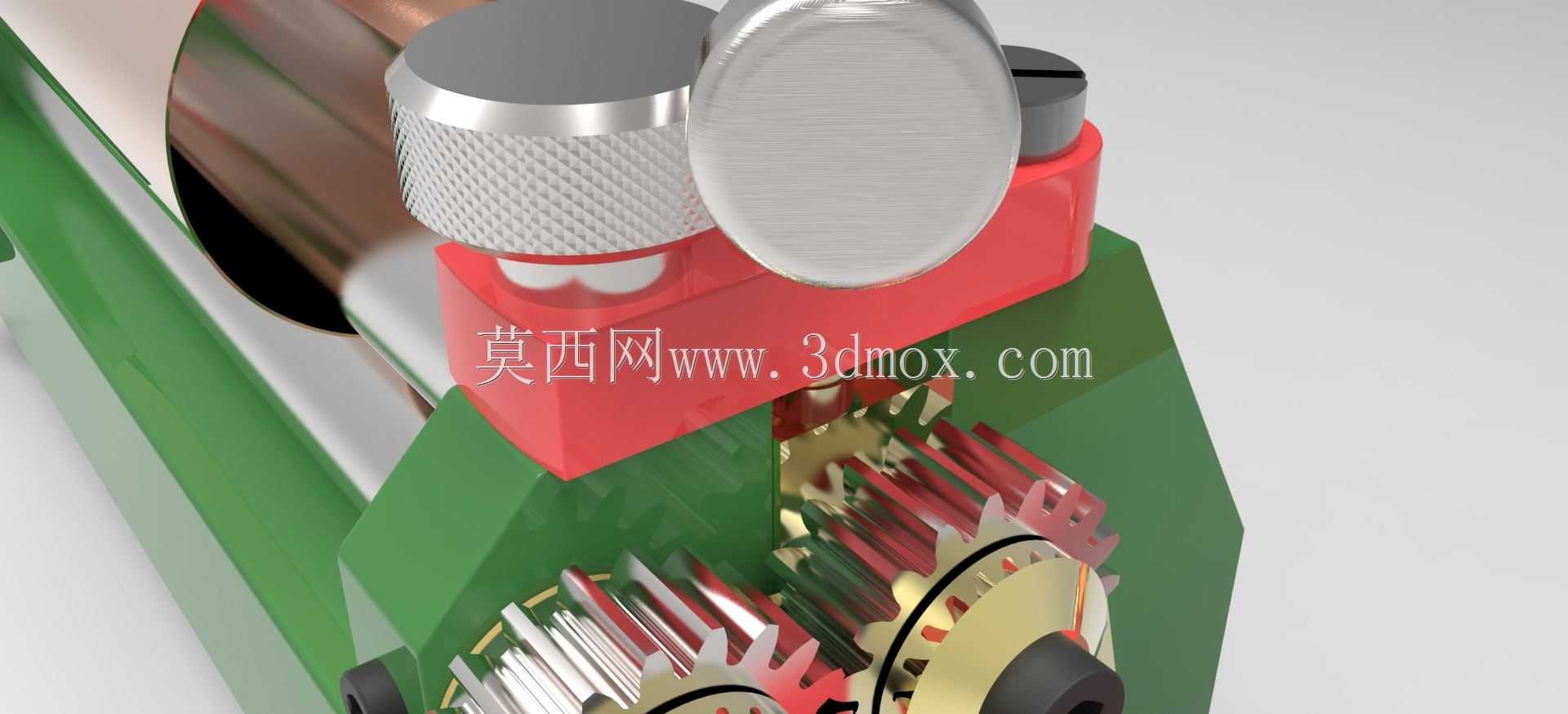

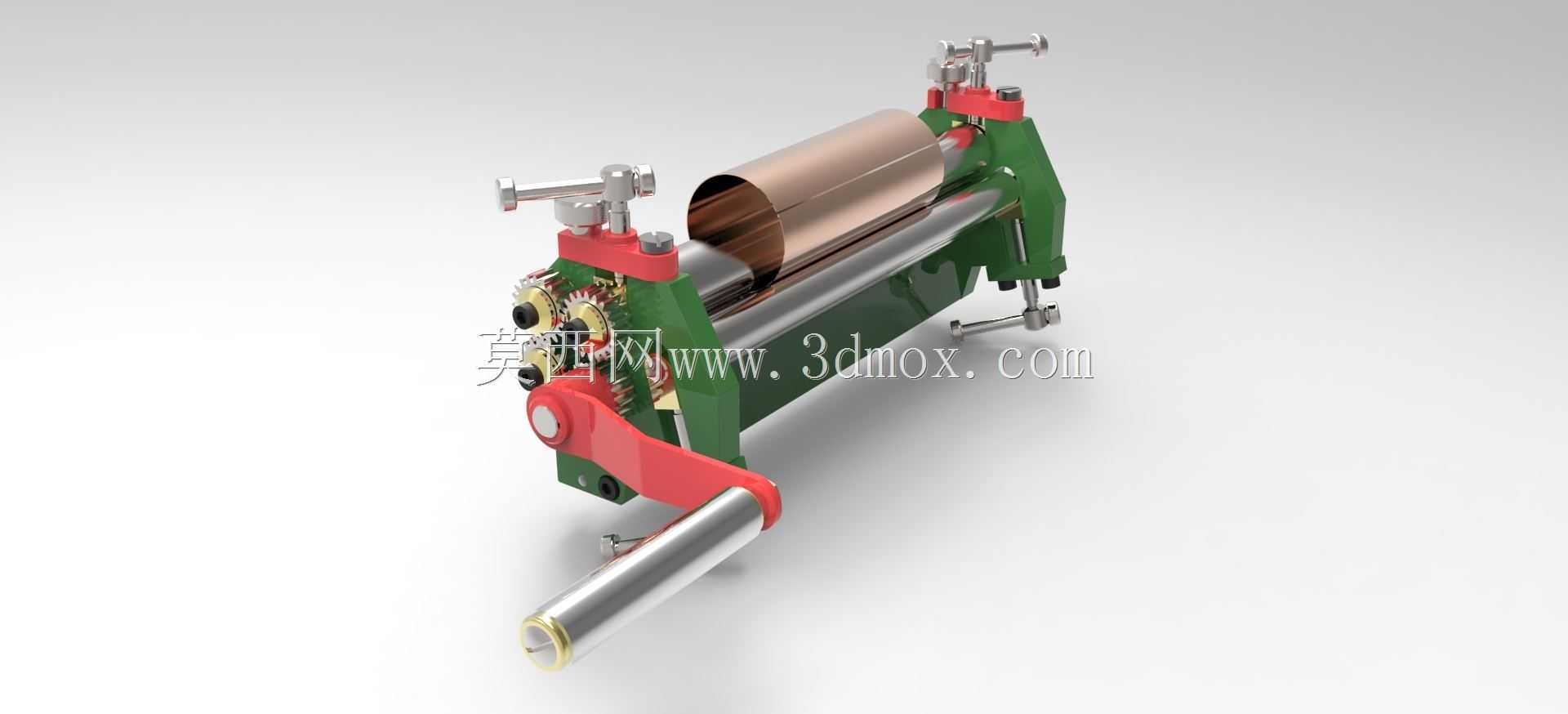

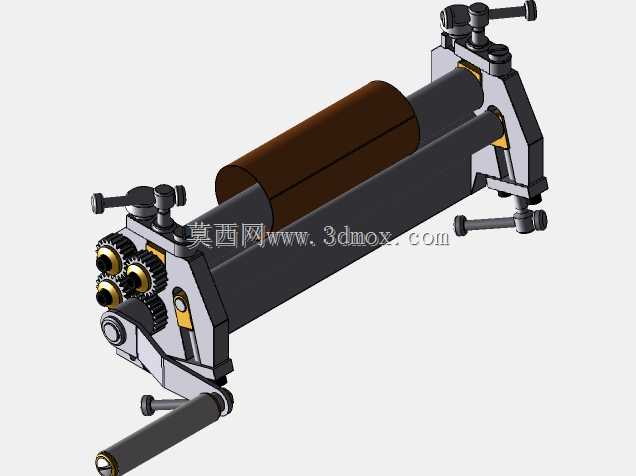

这款手动弯辊设备主要面向小型加工工坊、个人DIY作业场景，可完成薄金属板材的卷弯、圆弧成型、小直径筒状件卷制作业，适配日常五金修配、小型钣金件打样、手工金属创作等场景的加工需求，无需外接动力源，依靠手动摇臂驱动即可完成作业，对作业场地的供电条件无硬性要求，可灵活放置在工作台面完成各类轻量钣金加工任务。设备核心功能是通过三根平行排布的金属辊轴的相对挤压与转动，带动穿过辊缝的金属板材产生连续塑性变形，从而获得设定曲率的弧形或筒状工件，可加工的板材涵盖薄铁皮、铜皮、铝皮等常见延展性金属薄板，可通过调整上辊的下压量来控制板材的弯曲半径，适配不同曲率要求的工件加工需求。整体设计采用对称式双支架承载结构，两侧立式铸造型支架作为核心承载部件，为三根辊轴提供稳定的旋转支撑，支架顶部设置带手轮的调节机构，可精准控制上辊的下压位移，调节过程顺滑无卡滞，配合侧边的锁紧结构可在调节到位后锁定辊轴位置，避免加工过程中辊轴移位导致成型精度偏差。驱动侧设置加长手动摇臂，摇臂与主动辊轴通过齿轮组传动连接，齿轮组采用外露式润滑设计，传动比匹配手动操作的施力习惯，操作时无需过大的扳动力即可带动辊轴平稳转动，降低长时间操作的疲劳感。设备整体外形紧凑，横向宽度适配常规工作台面的摆放尺寸，底部预留的安装孔位可通过螺栓将设备固定在木质或金属工作台面上，避免卷制较宽板材时设备出现晃动偏移；辊轴采用高精度抛光金属材质，表面粗糙度极低，加工过程中不会划伤板材表面，可保证成型工件的表面质量；设备两端的辊轴支撑端设置可调式间隙结构，可根据加工板材的厚度微调辊缝间隙，避免板材过厚时出现卡滞或辊轴受力过载变形的问题。整体结构兼顾了操作便捷性与加工稳定性，没有冗余的复杂结构，日常维护仅需定期对齿轮、辊轴转动部位加注润滑脂即可长期稳定使用，非常适合小规模加工场景下的轻量钣金弯曲作业，可替代大型卷板设备完成小尺寸工件的加工需求，有效降低小型加工作业的设备投入成本。
