轻量航模用Goe535翼型仿生机翼结构

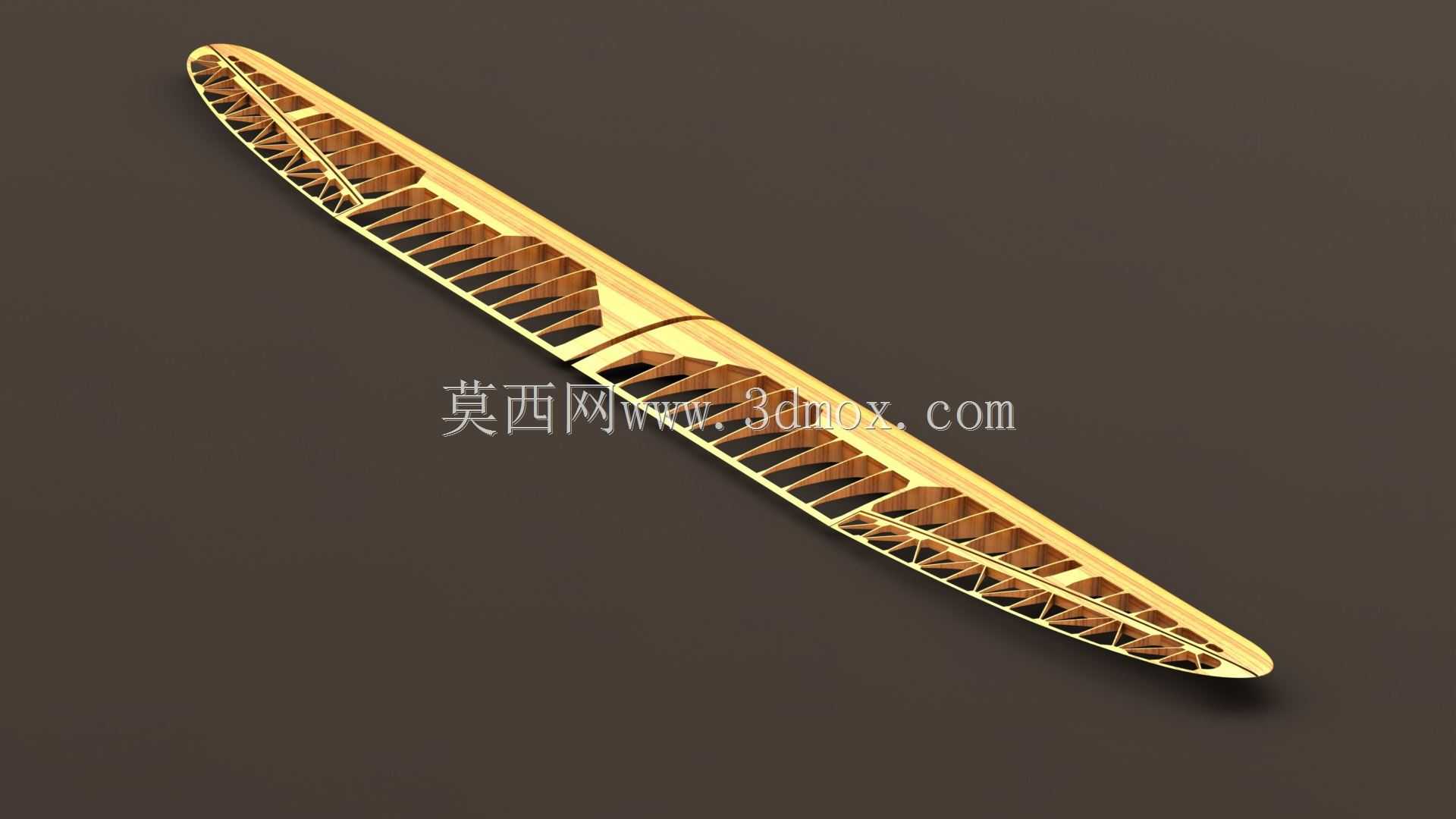

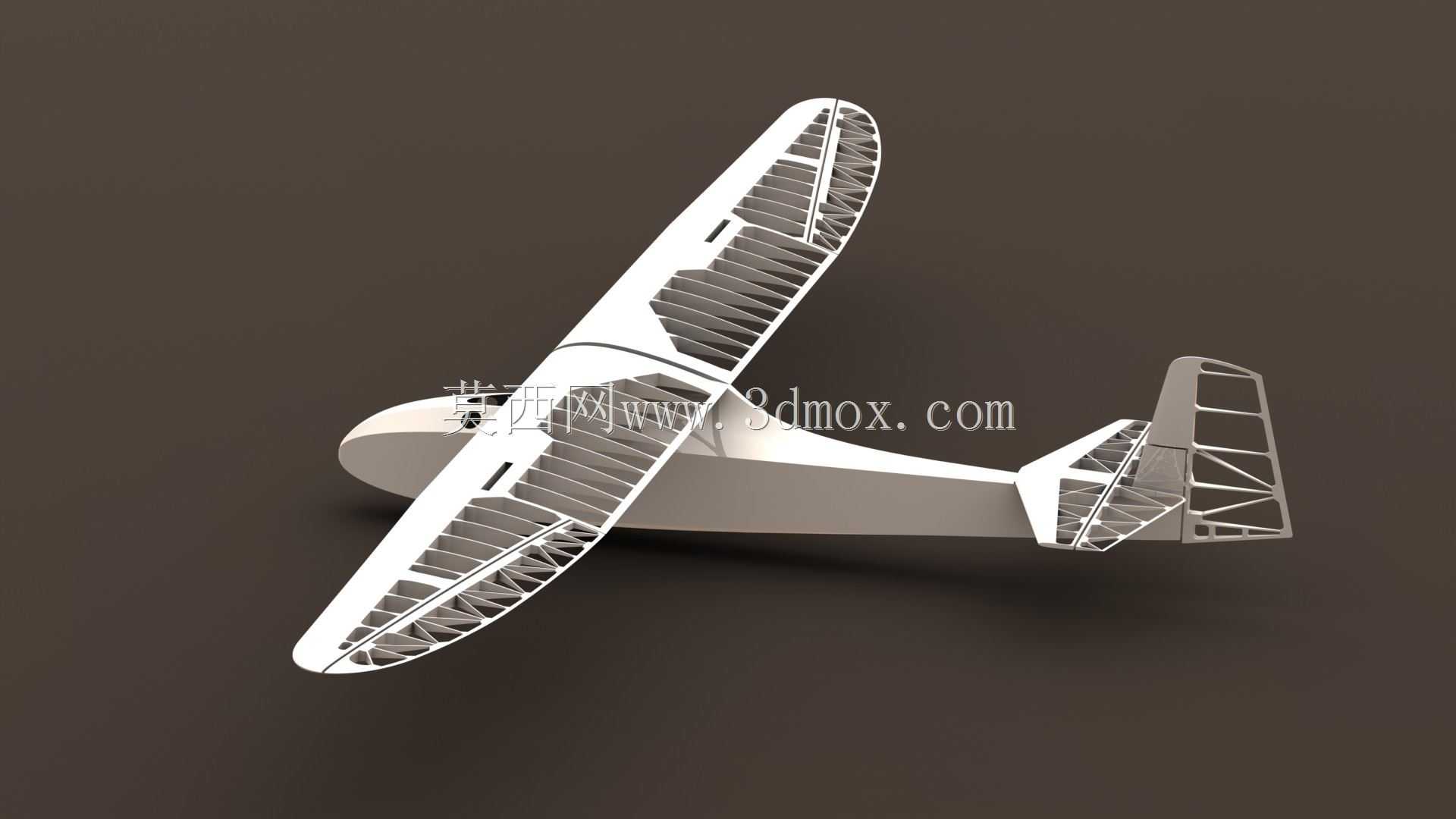

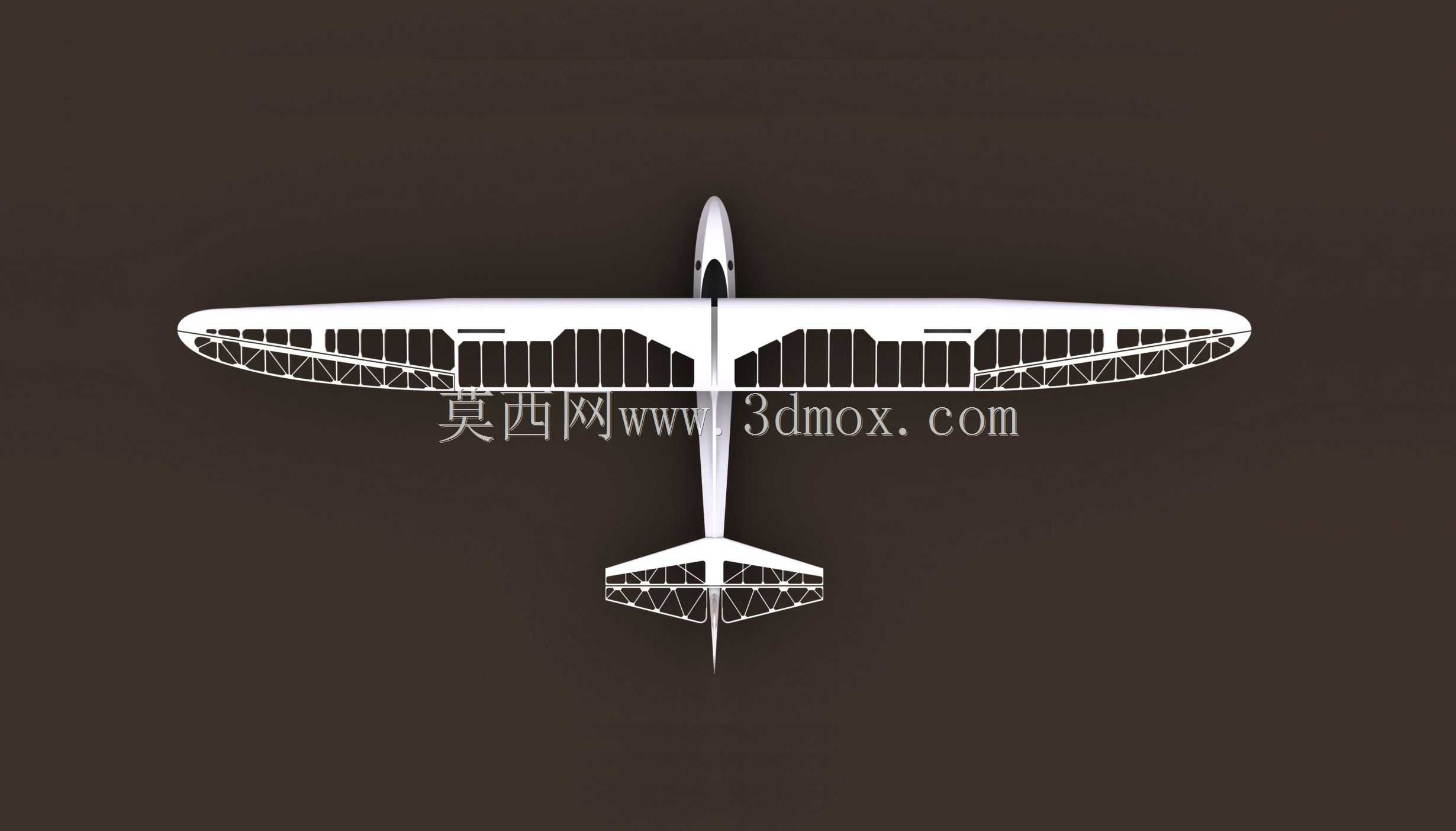

该结构为适配小型低速固定翼航模设计的仿生机翼承力结构，核心参考Grunau Baby II（B）翼型的气动轮廓优化而来，主要应用于休闲航模制作、低速无人机验证平台、航空科普教学教具等场景，能够为小型低速飞行器提供稳定的低速升力特性，降低起飞滑跑距离，提升低速飞行阶段的操控稳定性，尤其适合翼展1.2米至1.8米区间的轻量固定翼航模使用。从功能特性来看，该结构采用镂空桁架式翼肋排布设计，沿机翼展向均匀布置承力翼肋，翼肋之间通过纵向的承力桁条连接，既能够精准维持Goe535翼型的气动外形，避免飞行过程中翼面受气动载荷发生形变导致气动效率下降，又能最大限度去除非承力区域的多余材料，降低整体结构重量，适配轻量航模对起飞重量的严苛要求。结构设计过程中充分考虑了不同材料的适配性，翼肋可采用碳纤维板材激光切割成型，也可使用轻木、巴尔沙木等航空模型常用木质材料加工，前缘区域做了加厚承力设计，能够承受飞行过程中的气流冲击与轻微碰撞，后缘区域做了收薄处理，能够减少飞行过程中的紊流产生，提升翼面的气流附着效果。从安装边界来看，该机翼为单段式平直翼结构，展弦比适配常规轻量航模的布局要求，翼根位置预留了与机身承力隔框对接的安装平面，可通过碳杆插接或者螺丝紧固的方式与机身主体连接，机翼中部预留了舵机安装位与舵面传动走线空间，无需额外对结构进行二次切割改造即可完成副翼舵机的安装固定，翼型的最大厚度位置靠近弦长30%处，能够为内部容纳航模电池、接收机等电子元件预留充足的空间，同时不会破坏翼面的气动连续性。整体结构的受力路径清晰，飞行过程中产生的气动升力通过翼肋传递到纵向桁条，再汇总到翼根位置的承力结构传递到机身，镂空的结构设计也方便后续完成蒙皮覆盖操作，无论是使用热缩蒙皮还是纸质蒙皮，都能通过翼肋与桁条形成的支撑网格获得平整的翼面效果，兼顾了结构强度、轻量化水平与制作装配的便捷性，能够满足小型低速飞行器对机翼结构的多维度使用需求。
